10
3.5 Устройство и работа счетчика
3.5.1 Конструкция счетчика
Конструкция счетчика соответствует требованиям ГОСТ 31818.11-2012 и чертежам пред-
приятия-изготовителя.
Счетчик выполнен в пластмассовом корпусе.
Внешний вид, габаритные размеры счетчика приведены в приложении Б.
Корпус счетчика в целом состоит из верхней и нижней сопрягаемых по периметру частей,
прозрачного окна и съемной крышки зажимной колодки.
На лицевой панели счетчика расположены:
• жидкокристаллический индикатор (ЖКИ);
• два световых индикатора количества активной и реактивной энергии;
• элементы оптического порта;
• литиевая батарея и кнопка ДСТП (под дополнительной крышкой);
• кнопки КАДР и ПРСМ.
Для того, чтобы получить доступ к кнопке ДСТП (разрешение программирования) необхо-
димо удалить пломбу энергоснабжающей организации, установившей счётчик и открыть до-
полнительную крышку.
Зажимы для подсоединения счетчика к сети, к источнику резервного питания, к интерфейс-
ным линиям, к импульсным выходам, закрываются пластмассовой крышкой.
3.5.2 Принцип работы

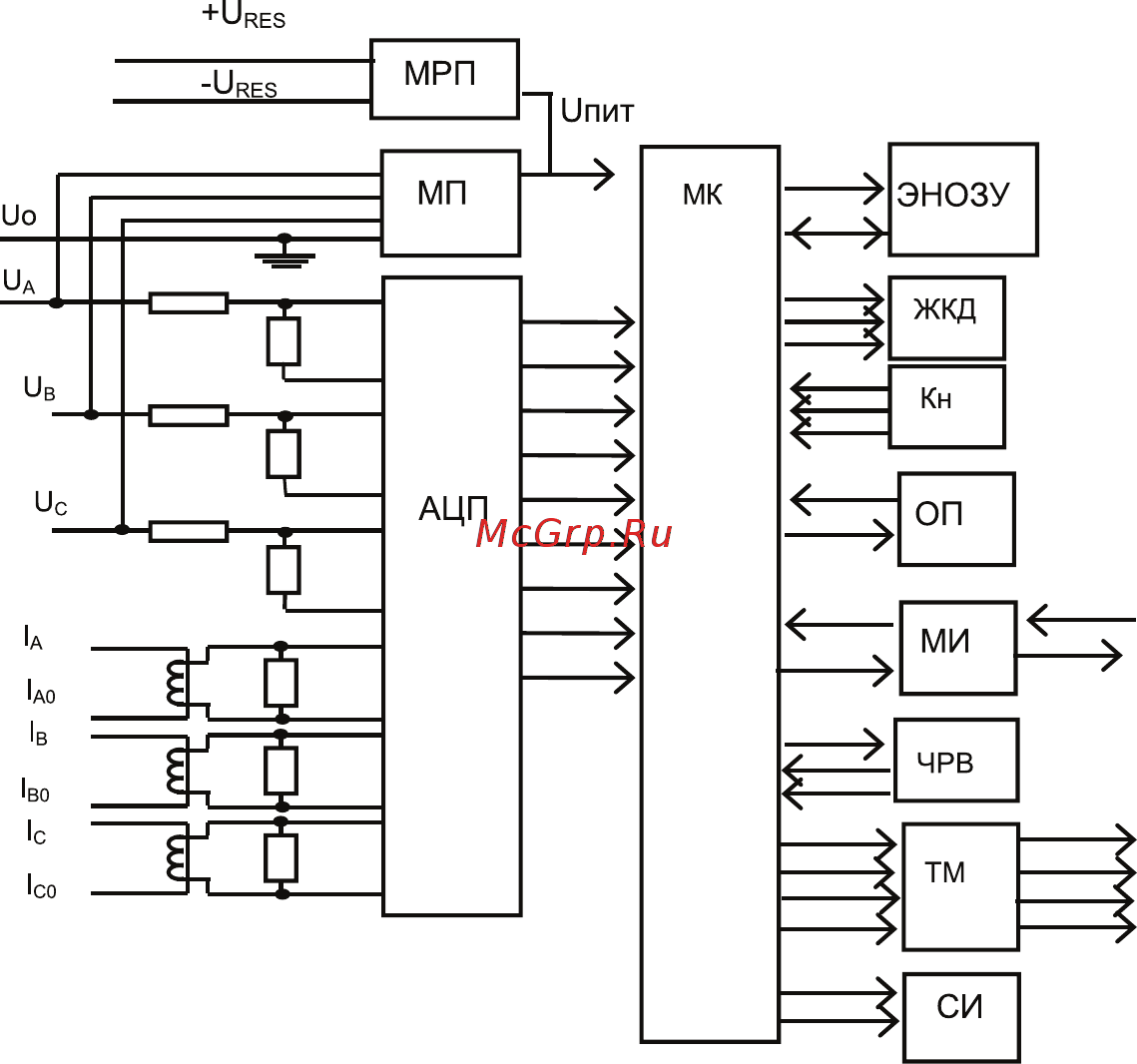

Принцип работы счетчика поясняется структурной схемой, приведенной на рисунке 3.2.
Рисунок 3.2 – Структурная схема счетчика
