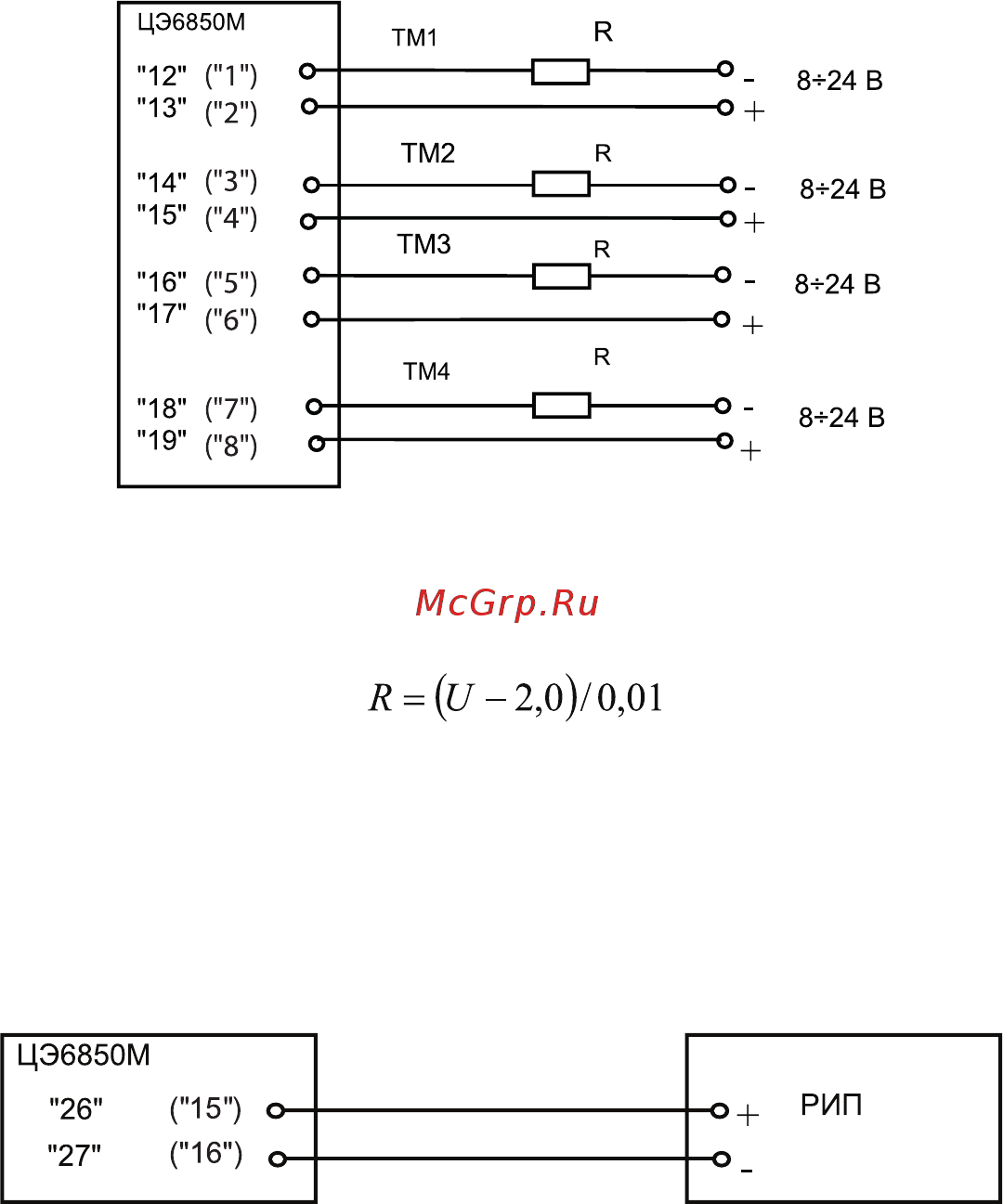

Рисунок 4.2 – Схема подключения импульсных выходов

Величина электрического сопротивления R в цепи нагрузки импульсного выхода определя-

ется по формуле:

где U – напряжение питания выхода, В.

4.4.3 Подключение резервного источника питания

Подключение резервного источника питания (РИП). РИП должен иметь выходное напряже-

ние от 9 до 15 В, нагрузочную способность не менее 300 мА. Схема подключения РИП при-

ведена на рисунке 4.3.

Рисунок 4.3 – Схема подключения счетчика к резервному источнику питания

4.4.4 Подключение интерфейса EIA485

Счетчик с интерфейсом EIA485 подключается в соответствии со стандартом EIA485 и схемой

подключения на рисунке 4.4.

Если потенциалы земли в местах установки счетчиков и УСД равны, то достаточно подключить

контакт 5 счетчиков к точке нулевого потенциала, в противном случае необходимо подключить

дренажный провод кабеля к контакту 5 каждого счетчика через резистор С2-33Н-1-100 Ом

или аналогичный в соответствии с рисунком 4.4.

В том случае если длина линий связи не превышает нескольких метров и отсутствуют источ-

ники помех, то схему подключения можно значительно упростить, подключив счетчик к УСД

или ПЭВМ, используя только два сигнальных провода А и В без терминальных резисторов.
