15
лизованы на транзисторах с «открытым» коллектором и предназначены для коммутации на-
пряжения постоянного тока. Номинальное напряжение питания (10±2) В, максимально до-
пустимое 24 В. Величина коммутируемого номинального тока равна (10±1) мА, максимально
допустимая 30 мА. Выходы могут быть использованы в качестве основного передающего
выходного устройства с параметрами по ГОСТ 31818.11-2012, ГОСТ 31819.21-2012 ОСТ
31819.22-2012).
Все импульсные выходы гальванически изолированы от остальных цепей на пробивное
среднеквадратичное напряжение 4 кВ.
3.5.2.10 Жидкокристаллический индикатор
ЖКИ используется для отображения измеренных и накопленных величин, вспомогательных
параметров и сообщений. Для удобства просмотра вся индицируемая информация разделена
на отдельные группы. Каждая группа может содержать различное число параметров.
Просмотр осуществляется пользователем с помощью кнопок (Кн).

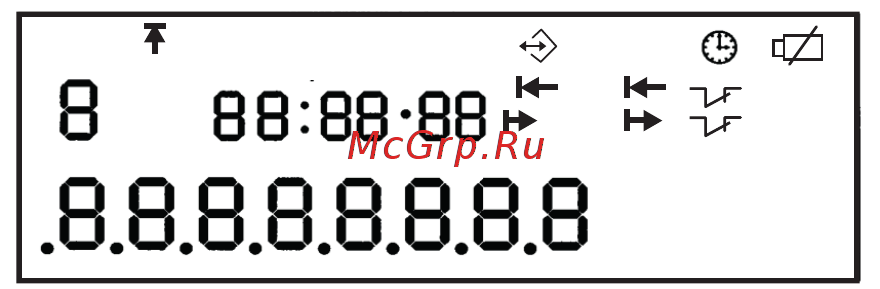

Выводимая на ЖКИ информация приведена на рисунке 3.4
ТАРИФ
ФАЗА
АВС
Чт Пт Сб ВсСрВтПн
ОШБ
АР
COS φ %
Гц
ВСЕГО ПРЕД
МЕСЯЦ
СУТКИ
2
МГ
k
ВАр
ч
Рисунок 3.4
3.5.2.11 Световые индикаторы
В счетчике имеются два световых индикатора (СИ), работающих с частотой основного пере-
дающего устройства. Левый световой индикатор отображает активную энергию, правый ре-
активную энергию. Световые индикаторы могут быть использованы для поверки счетчика.
4 ПОДГОТОВКА СЧЕТЧИКА К РАБОТЕ
4.1 Распаковывание
4.1.1 После распаковывания произвести наружный осмотр счетчика, убедиться в отсутствии
механических повреждений, проверить наличие и сохранность пломб.
4.2 Подготовка к эксплуатации
4.2.1 Счетчики, выпускаемые предприятием-изготовителем, имеют заводские установки со-
гласно перечню программируемых параметров, приведенных в ФО.
Перед установкой счетчика на объект при необходимости изменить заводские установки на
требуемые потребителю. Для этого достаточно подать номинальное напряжение на одну из
фаз или подать постоянное напряжение 12 В на клеммы модуля резервного питания. Перепро-
граммирование счетчика может быть произведено через интерфейсы или ОП с помощью ТПО,
расположенного на сайте (п. 3.3.1)
4.3 Порядок установки
4.3.1 Ввести в счетчик перепрограммируемые параметры потребителя, как указано в п. 4.2
и 4.6 настоящего РЭ.
Подключить счетчик для учета электроэнергии к трехфазной сети переменного тока с номи-
нальным напряжением, указанным на панели счетчика. При монтаже счетчиков провод а-
бель) необходимо очистить от изоляции на длину 27 мм. Зачищенный участок провода дол-
жен быть ровным, без изгибов. Открутить оба винта каждого зажима клеммной колодки до
получения возможности вставить провод в клеммный зажим. Вставить провод в контактный
зажим без перекосов. Не допускается попадание в зажим участка провода с изоляцией, а также
выступ за пределы колодки оголенного участка. Сначала затягивают верхний винт. Легким по-
дергиванием провода убеждаются в том, что он зажат. Затем затягивают нижний винт. После
выдержки в несколько минут подтянуть соединение еще раз.
4.3.2 Маркировка контактов зажимной колодки и схемы включения приведены в приложе-
нии В. В случае необходимости включения счетчика в АСКУЭ, подсоединить сигнальные про-
