13
где – реактивная мощность по каждой фазе.

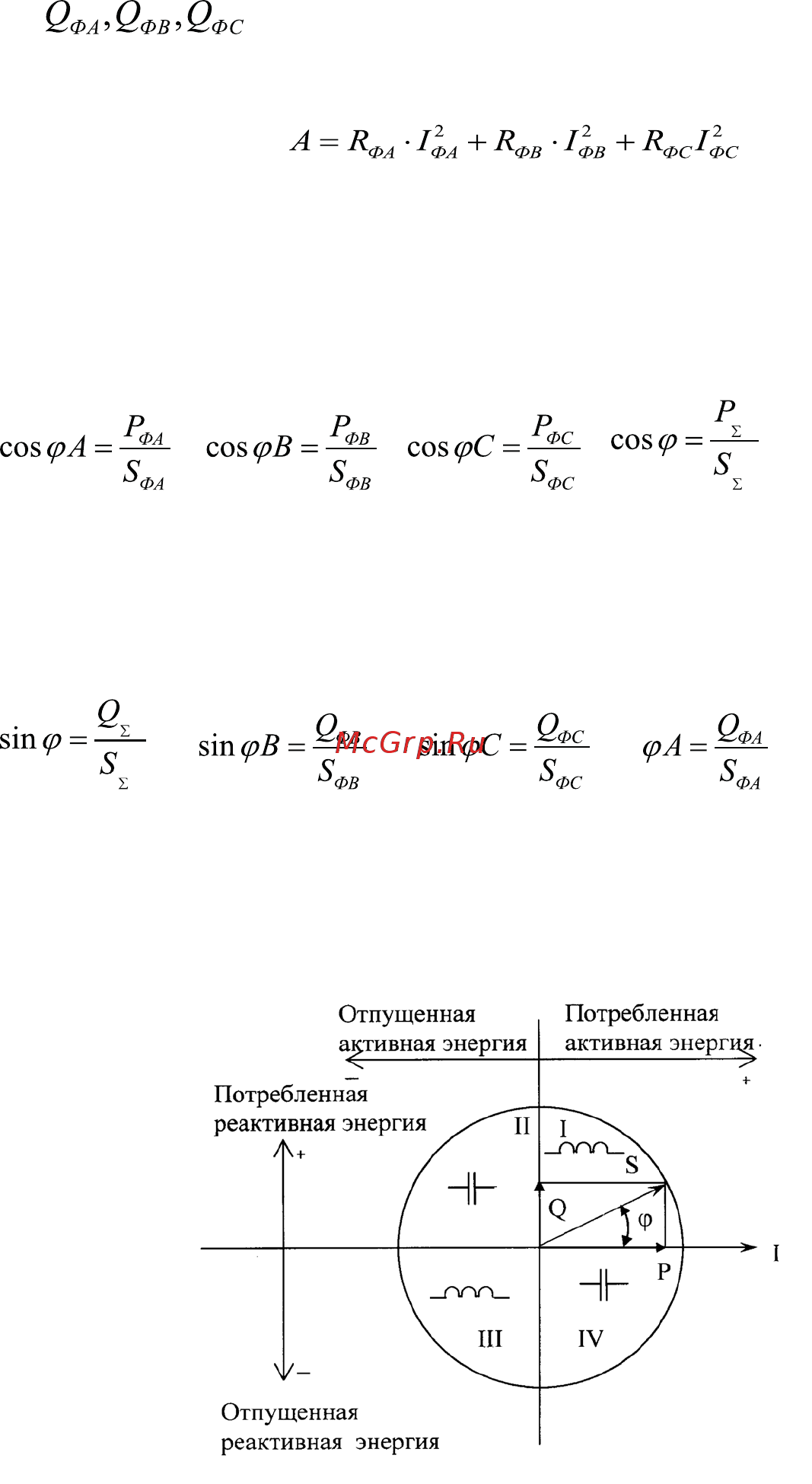

Мощность потерь в цепях тока по каждой фазе вычисляется по формуле:
(3.9)
где
I
ФА
, I
ФВ
, I
ФC
– среднеквадратичные значения силы тока по каждой фазе;
R
ФА
, R
ФВ
, R
ФС
– активные сопротивления линий передачи по каждой фазе.
Примечание – при
R
ФА
, R
ФВ
, R
Ф
С
=1 Ом мощность потерь равна удельной мощности потерь.
При поверке счетчика R устанавливается равной 1 Ом (поверяется удельная энергия потерь).
Коэффициенты активной мощности вычисляются по формулам:
;
;
;
(3.10)
где
Р
ФА
, Р
ФВ
, Р
ФС
– активная мощность в каждой фазе, определенная по формуле (3.6), Вт;
S
ФА
, S
ФВ
, S
ФС
– полная мощность в каждой фазе, определенная по формуле (3.8), В•А.
Р
Σ
, S
Σ
– суммарная активная и полная мощность соответственно.
Коэффициенты реактивной мощности вычисляются по формулам:
;
;
;
(3.11)
где
Q
ФА
, Q
ФВ
, Q
ФС
– реактивная мощность, определенная по формуле (3.10), вар.
Q
Σ
– суммарная реактивная мощность.
По коэффициентам активной и реактивной мощности определяется номер квадранта.
Распределение энергии по квадрантам приведено на рисунке 3.3
Рисунок 3.3 – Диаграмма распределения активной и реактивной
энергии (мощности) по квадрантам
