вода к телеметрическим или интерфейсным выходам в соответствии со схемами подключения.

Внимание: слабая затяжка винтов клеммной колодки может явиться причиной выхода счет-

чика из строя и причиной пожара! При повреждении счетчика, а также при возникновении по-

жара в результате слабой затяжки винтов, предприятие-изготовитель претензии не принимает.

Диаметр подключаемых к счетчику проводов выбирается в зависимости от величины макси-

мального тока нагрузки в соответствии с требованиями ПУЭ (1÷8) мм.

4.4 Схемы подключения

4.4.1 Обозначение контактов зажимов на колодке для подключения импульсных выходов,

резервного источника питания и интерфейса приведены на рисунке 4.1а) счетчики в корпусе

Ш31 и рисунок 4.1 б) – в модернизированном корпусе Ш31.

Информация заключенная в скобки относится к счетчикам в модернизированном корпусе

Ш31.

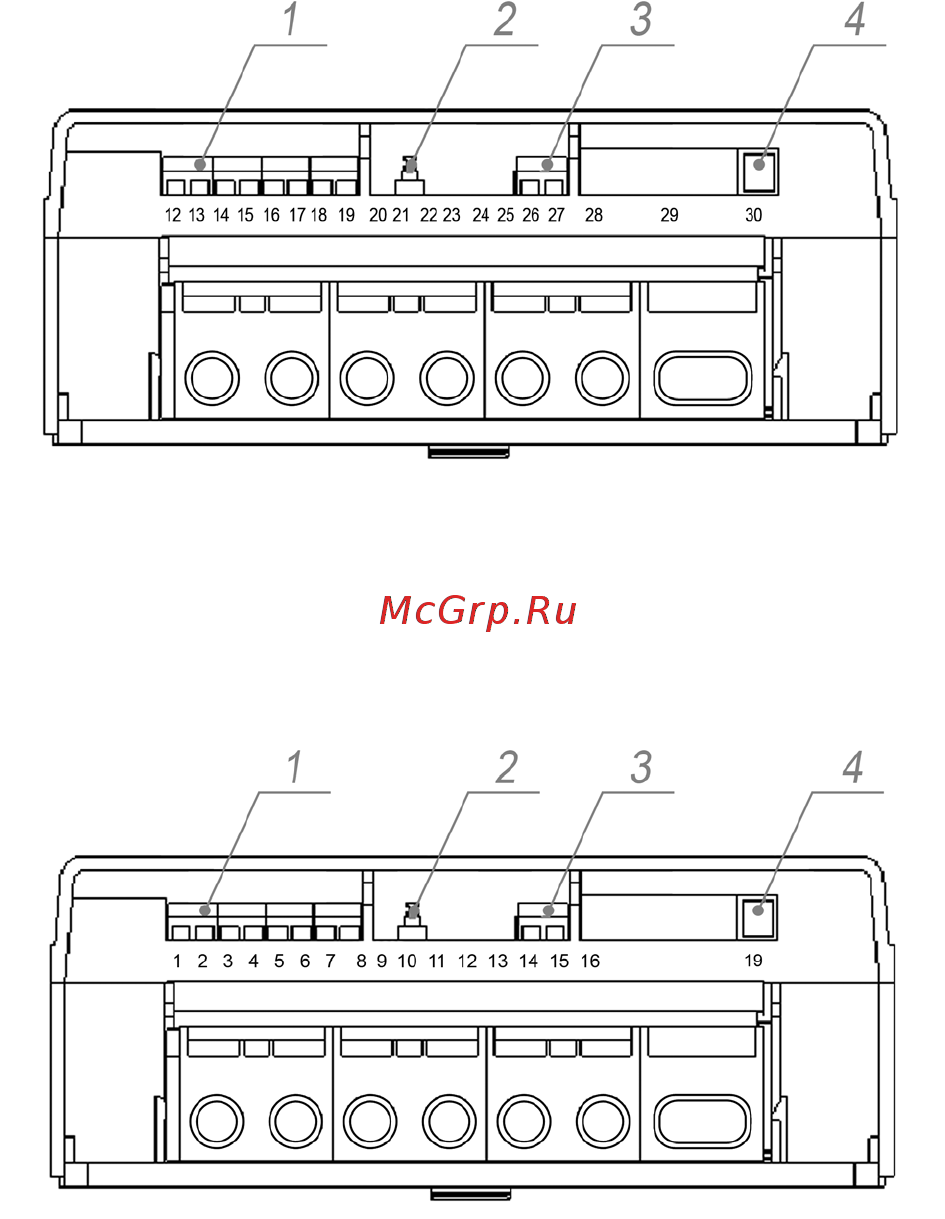

Рисунок 4.1 а) для корпуса Ш31

1 – подключение импульсных выходов ТМ1…ТМ4 (контакты 12-19);

2 – микропереключатель электронной пломбы вскрытия крышки клеммной колодки;

3 – подключение резервного источника питания (контакты 26, 27);

4 – подключение интерфейсов (разъем 30, контакты 1-6).

Рисунок 4.1 б) в модернизированном корпусе Ш31

1 – подключение импульсных выходов ТМ1…ТМ4 (контакты 1-8);

2 – микропереключатель электронной пломбы вскрытия крышки клеммной колодки;

3 – подключение резервного источника питания (контакты 15,16);

4 – подключение интерфейсов (разъем 19, контакты 1-6).

4.4.2 Подключение импульсных выходов ТМ1…ТМ4

Для обеспечения функционирования импульсных выходов необходимо подать питающее

напряжение постоянного тока по схеме, приведенной на рисунке 4.2.
