RСМ – 560 Ом, резисторы смещения установлены в счетчике. Для их подключения необхо-
димо соединить контакты 4 – 6 и 3 – 1 Х30 (Х19) на нескольких счетчиках в зависимости от
уровня помех на линии.
RТ – резистор-терминатор с номиналом, равным волновому сопротивлению кабеля.

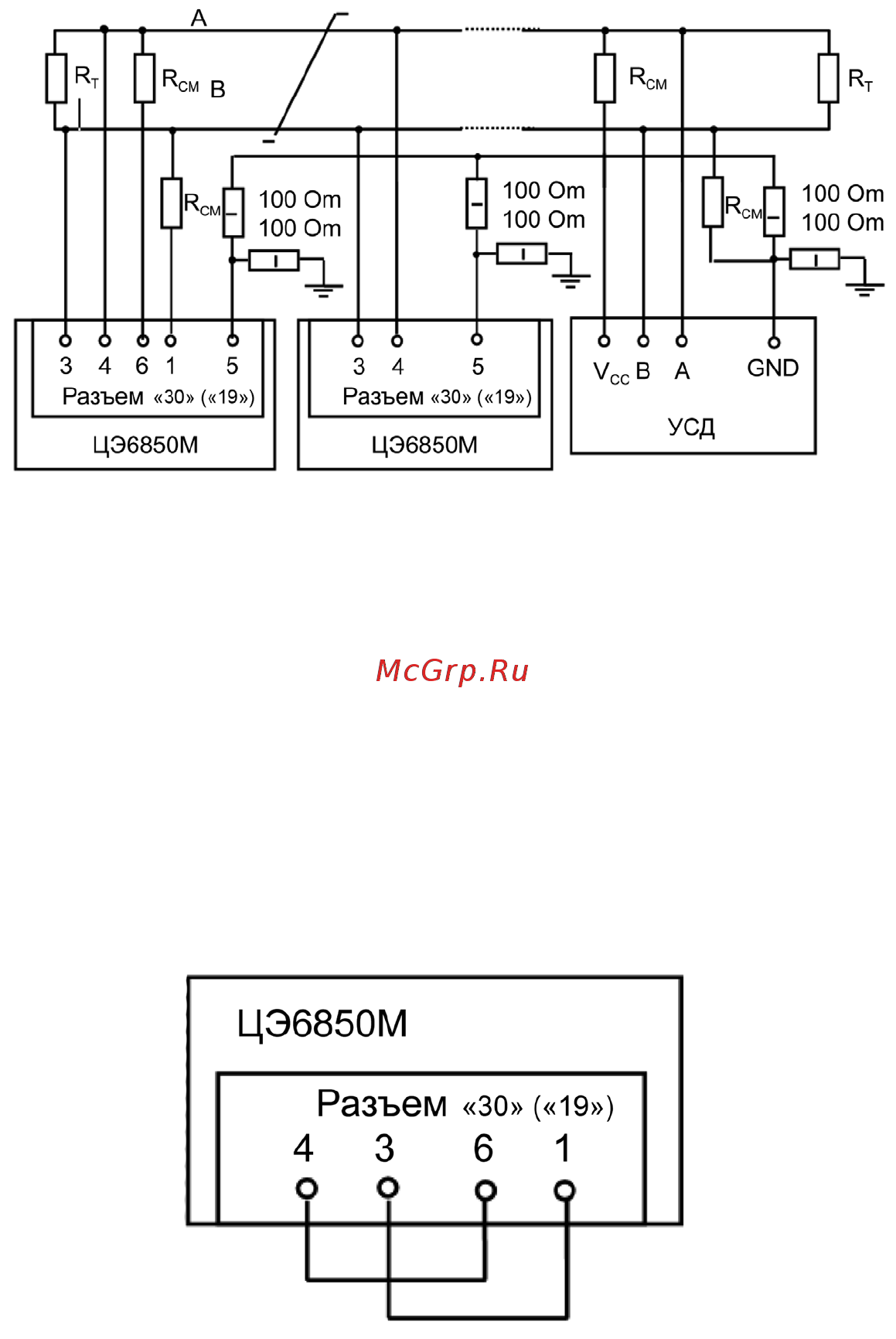

Рисунок 4.4 – Схема подключения интерфейсных линий EIA485
В счетчиках с интерфейсом EIA485, не подключенных к интерфейсной линии, на ЖКИ могут
появляться сообщения об ошибках обмена по интерфейсу. Для того чтобы в данной ситуации
эти сообщения не появлялись, необходимо подключить счетчик в соответствии со схемой при-
веденной на рисунке 4.5.
Рисунок 4.5 – Схема подключения резисторов растяжки
4.4.5 Подключение интерфейса EIA232
Счетчик с интерфейсом EIA232 подключается в соответствии со стандартом EIA232 и схемой
подключения на рисунке 4.6.
