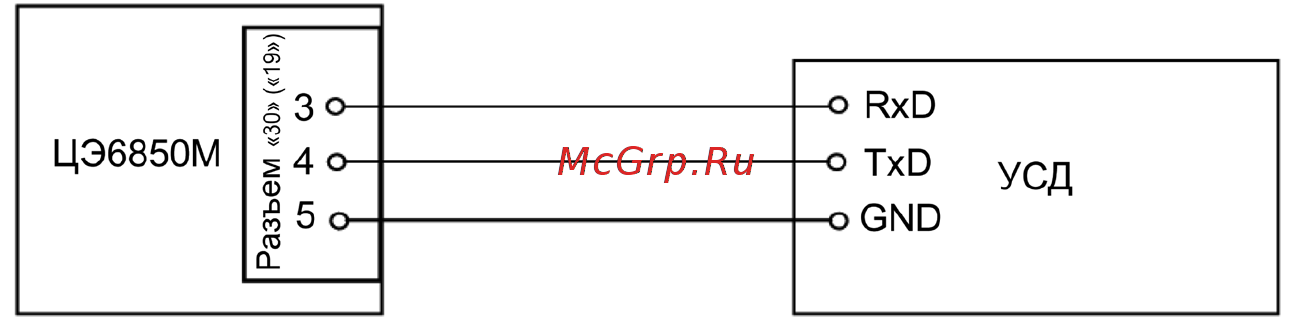

Рисунок 4.6 – Схема подключения интерфейсных линий EIA232

4.4.6 Рекомендации по подключению интерфейсных цепей счетчика к ПЭВМ непосред-

ственно и через внешние модемы, приведены в приложении Г.

4.5 Замена источника питания

4.5.1 Источник питания включает в себя:

– литиевый элемент BR2330A/GA или аналогичный;

– контейнер для литиевого элемента;

– два изолированных проводника;

– разъем CWF-2.

4.5.2 Замена источника питания производится:

– на источник питания, заказанный у завода-изготовителя;

– на аналогичный источник питания;

– на аналогичный литиевый элемент.

4.5.3 При поданном номинальном напряжении или при питании счетчика от резервного ис-

точника питания снять крышку кнопок, расположенную на передней панели счетчика. Извлечь

из батарейного отсека источник питания и заменить его. Замену на аналогичный источник пи-

тания или замену литиевого элемента необходимо производить с соблюдением полярности

на разъеме источника питания CWF-2 (контакты 2 – цепь «GND», контакт 1 – цепь «+3В»). Ре-

комендуемый литиевый элемент – BR2330A/GA фирмы Panasonic. Литиевый элемент должен

иметь следующие технические характеристики: напряжение питания +3 В; емкость не менее

255 мA•ч; рабочий температурный диапазон от минус 40 до 85 °С; саморазряд не более 1%

в год.

После замены источника питания закрепить крышку кнопок с помощью винта, пропустить

леску фирмы «Силваир» LG9 через специальный прилив в крышке и отверстия в головке винта

и навесить пломбу. При каждой замене источника питания, в формуляр необходимо вносить

отметку – кем, когда и на какой источник питания производилась замена.

Внимание!

Источник питания устанавливать только при включенном счетчике (от сети или резервного

источника питания).

Если на ЖКИ отображается значок «Разряд литиевого элемента», после замены выключить

и заново включить счетчик.

4.6 Конфигурирование счетчика

Программирование и чтение данных счетчика осуществляется с помощью АСКУЭ или ПЭВМ

(с установленным ТПО «AdminTools») через интерфейс, с использованием соответствующего

адаптера или через оптопорт, с использованием оптической головки, в соответствии с ГОСТ Р

МЭК 61107 2001. Форматы данных для обмена по интерфейсам приведены в приложении Д.

При программировании счетчика в журнале программируемых параметров фиксируется

дата, время, пароль доступа и перечень записанных параметров.

В строке идентификационного сообщения счетчик выдает:

• идентификатор производителя – ЕКТ;

• идентификатор изделия СЕ6850М v2_Х,

где X – версия набора данных счетчика.

Типовая конфигурация программируемых параметров счетчика:
