инструкция по эксплуатации станка JET мод. MBS-56CS.
8

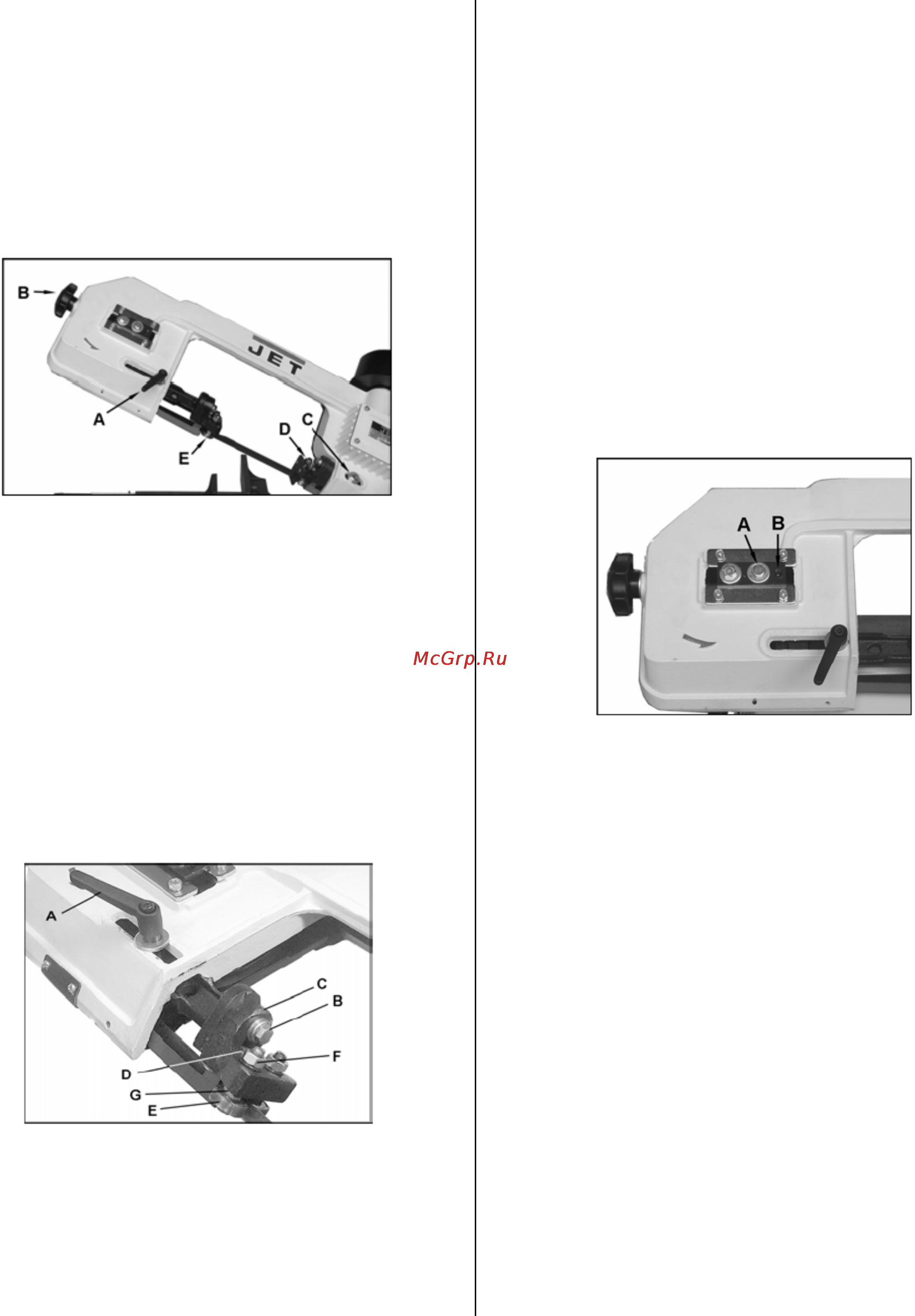

7.3 Регулировка направляющих
Отключите станок от электросети, вытащив се-
тевой штекер.
Устанавливайте направляющую полотна пилы
по возможности ближе к заготовке.
Ослабьте направляющую рукояткой (А, Рис.8) и
переместите опорный узел (E) как можно ближе к
отрезаемой заготовке.
Закрепите направляющую.
Рис.8
Ослабьте гайку (С, Рис.8) и переместите опор-
ный узел (D) как можно ближе к отрезаемой за-
готовке.
Закрепите гайку.
7.4 Установка направляющей роликовых
Отключите станок от электросети, вытащив се-
тевой штекер.
Открутите винт (В, Рис.9) и отрегулируйте блок
(С) с опорным подшипником (D) на расстоянии
приблизительно 0,1 мм от полотна пилы.
Снова затяните винты.
Рис.9
Открутите гайку (F) и вращайте эксцентриковый
штифт (G), пока зазор между подшипником (E) и
полотном пилы не будет составлять 0,05 мм.
Снова затяните эти гайки.
7.5 Регулировка хода полотна
Внимание:
Регулировка хода полотна производится
только при открытом кожухе колеса и рабо-
тающем станке.
Регулировка хода полотна должна произво-
диться только высококвалифицированным
персоналом.
Высокая опасность травмы!
Ход полотна отрегулирован на заводе-
производителе и не требует дополнительной ре-
гулировки.
Сначала проверьте правильность натяжения по-
лотна.
Включите станок на низкой скорости.
Полотно пилы должно проходить вблизи буртика
колеса, однако не должно значительно заходить
на буртик.
Рис.10
Если необходима дополнительная регулировка,
открутите шестигранные винты (A, Рис.10).
Если Вы вращаете резьбовой штифт (В, Рис.8)
по часовой стрелке, ленточное полотно подходит
к буртику шкива.
Процесс регулировки хода полотна довольно
чувствителен, поэтому начните с четверти обо-
рота резьбового штифта.
После завершения регулировки хода полотна,
снова затяните шестигранные винты (A).
7.6 Регулировка производительности
Скорость подачи рычага пилы (производитель-
ность пиления) может быть отрегулирована
дроссельным винтом (G, Рис.11).
Опускание консоли производится с помощью за-
пирающего вентиля (F, Рис.11).
Правильный выбор скорости подачи определя-
ется по получаемой стружке и отсутствию виб-
раций при пилении.
