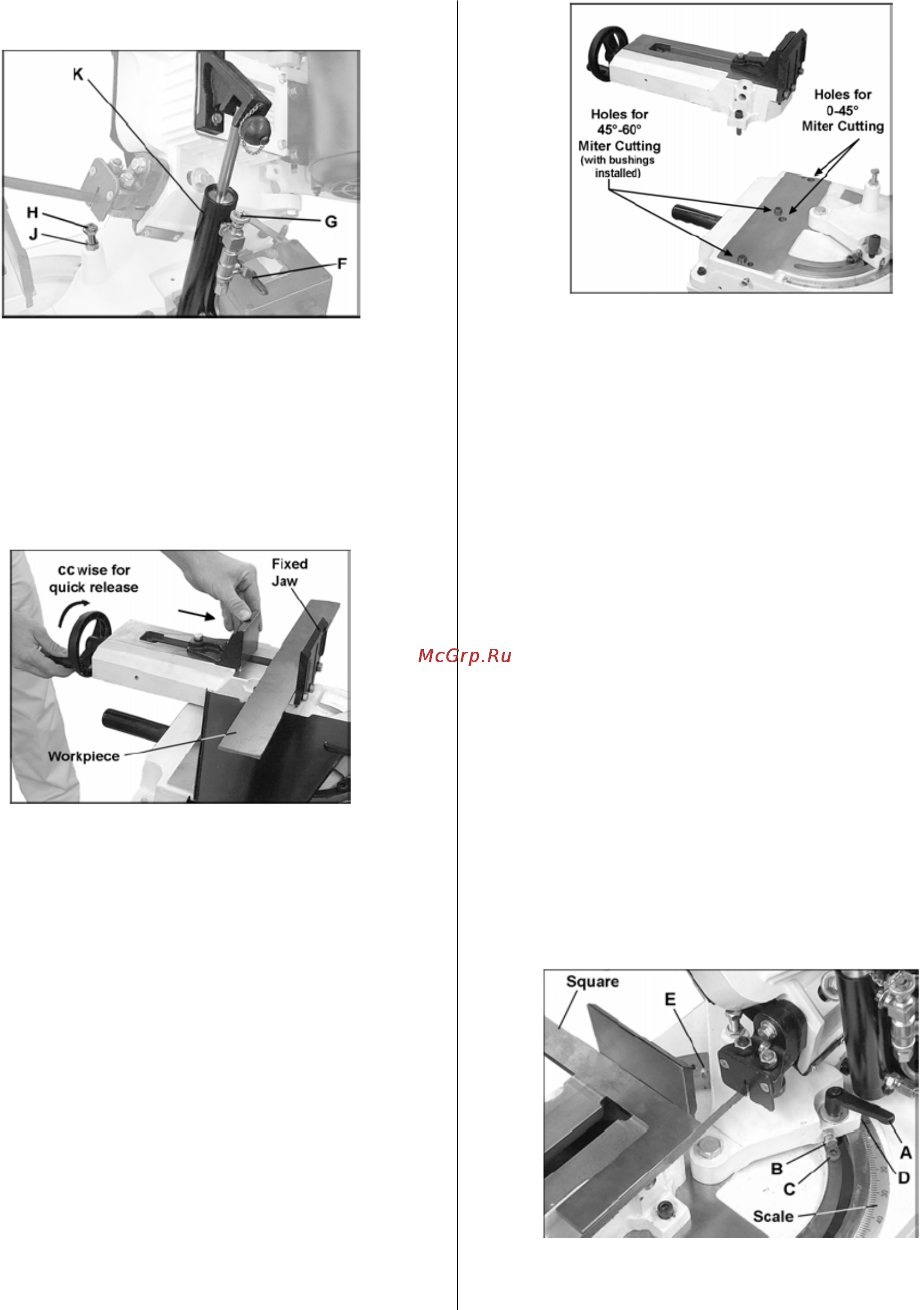

инструкция по эксплуатации станка JET мод. MBS-56CS
9
Винт (H) позволяет отрегулировать нижнее по-
ложение консоли.
Рис.11
При резке тонкостенных заготовок (трубы, про-
филь и т. д.) всегда устанавливайте низкую ско-
рость подачи во избежание заклинивания лен-
точного полотна.
7.7 Регулировка тисков
Открытие и закрытие тисков осуществляется при
помощи штурвала.
Рис.12
Тиски снабжены быстропереставляемой под-
вижной губкой.
Вывести винт тисков из зацепления с подвижной
губкой можно поворотом штурвала на пол-
оборота.
Переместить подвижную губку в требуемое по-
ложение до контакта с заготовкой.
Поворотом штурвала восстановить зацепление с
винтом и зафиксировать заготовку.
Положение тисков:
Тиски могут устанавливаться в 2-х положениях
на опорной части станины станка.
Для отрезки заготовок под углом от 0° до 45° не-
обходимо установить тиски левое положение со
стороны оператора
Для отрезки заготовок под углом от 45° до 60°
необходимо установить тиски правое положение
со стороны оператора.
Рис.13
Отключите станок от электросети, вытащив се-
тевой штекер.
Поднимите консоль пилы.
Установите кран гидроцилиндра в положение
«закрыто» (рукоятка перпендикулярно гидроци-
линдру).
Открутите 2 винта и поднимите тиски.
Переставьте втулки в отверстия, соответствую-
щих новому положению тисков.
Зафиксируйте тиски винтами.
Удалите винт (С, Рис.14) фиксирующий положе-
ние консоли пилы.
Установите поддон для стружки и концевой упор.
7.8 Регулировка угла распила
Станок может быть отрегулирован для прямой и
угловой отрезки заготовок.
Разблокируйте поворотную консоль станка пе-
реместив рычаг (А, Рис.14) влево.
Установите поворотную консоль на необходимый
угол, ориентируясь по шкале (D, Рис.14).
Заблокируйте консоль, повернув рычаг А вправо.
Установите тиски в необходимое положение.
Рис.14
Дополнительно проверьте, используя угломер,
правильности установки угла.
