Husqvarna WS482HF 9664175-20 [10/17] Сборка и установка

------------------------------------------------------------------------------------------------------------------------------------------------------------- ------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------ ------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------- --------------------------------------------------------------------------------------------------------------------------------------------------------

СБОРКА и УСТАНОВКА

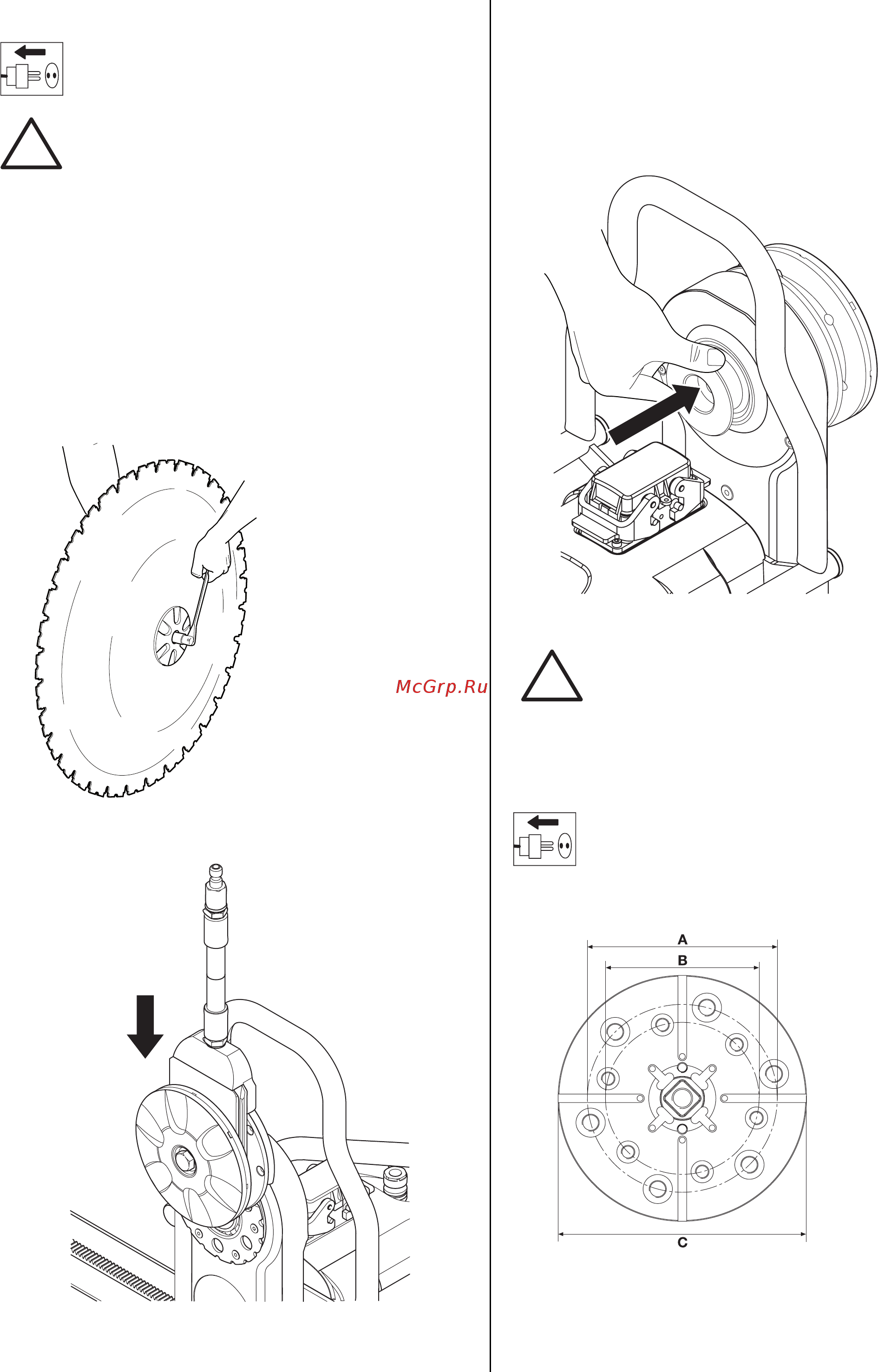

Установка диска

ПРЕДУПРЕЖДЕНИЕ! Никогда не т

рогайте

диск или его кожух, пока к головке

подключен силовой кабель. Небрежность

может привести к серьезным травмам или

даже смерти.

1 Начните с уд

аления всех загрязнений с

контактирующихх поверхностей диска и фланцев.

2 Проверьте направление вращения диска.

Диск должен

вращаться открытыми алмазами вперед. Как может

быть выбрано направление вращения диска, так же

может быть выбрано направление разбрызгивания

воды на диск, независимо от того, как резчик посажен

на рельс.

3 Зажмите диск между внешн

им фланцем и муфтой

охлаждения (момент затяжки 70-80 Nm).

4 Посадите дис

к с фл

анцем и муфтой на режущую

консоль (диск не показан).

5 Проверните муф

ту охлаждения диска так, чтобы ее

захват соскользнул за звездочку на поворотной

консоли и стал в правильное положение для

дальнейшего крепления.

6 Аккуратно пока

чивая диск, вдавите шпиндель диска до

упора в режущую консоль, после чего затяните его

внутренний болт ключом 18 мм с моментом затяжки 70-

80 Nm.

ПРЕДУПРЕЖДЕНИЕ! Во избежание

пе

рекос

ов диска при резании будьте

осторожны при монтаже диска.

Небрежность может привести к серьезным

травмам или даже смерти.

Резка впло

ую к стене

Отвинтите внешний фланец и закрепите диск на выступе

втулки муфты охлаждения.

A=110 мм, 6xM10;

B= 89 мм, 6xM8;

144 мм

- 10 -
