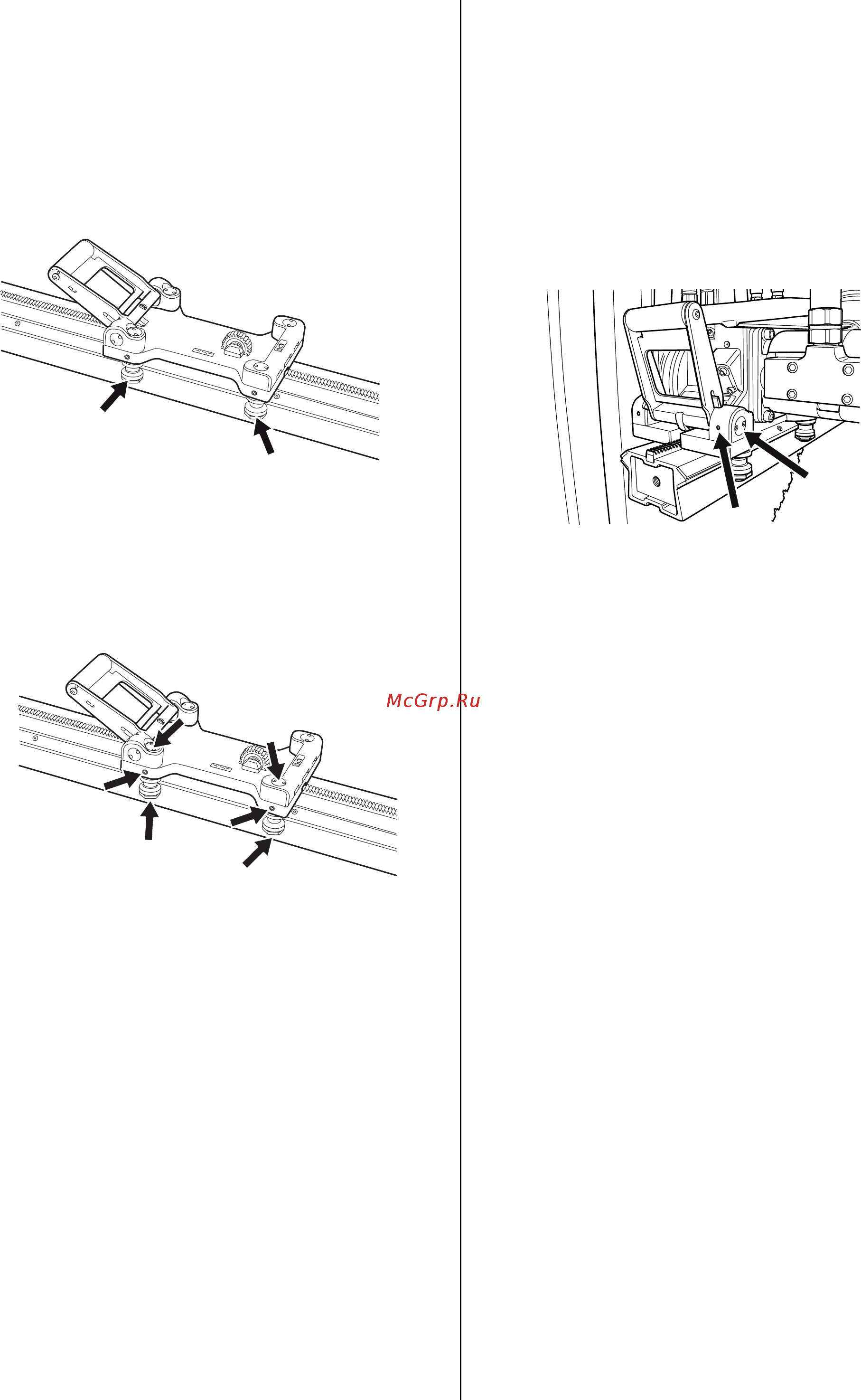

НАСТРОЙКА МАШИНЫ
------------------------------------------------------- ---------------------------------------------------------------------------------- ---------------------------------------------------------------------------------- ---------------------------------------------------------------------------------- -------------------------------------------------------------------------------------------- ---------------------------------------------------------------------------------- ----------------------------------------------------------------------------- ------------------------------------------------------------------------------------- -------------------------------------------------------------------------------------------- -------------------------------------------------------------------
Корректировка опорных роликов
Для того, чтоб
ы резчик шел по рельсе устойчиво и делал
бы прямой рез, все опорные ролики должны плотно
опираться на рельс и не иметь больших зазоров. Когда
зазор между роликами салазок и рельсом велик,
положение опорных роликов должно быть
откорректировано:
У двух отмеченных ролик
ов оси сделаны эксцентриковые и
их поворотом ролики можно прижать к рельсу.
Сначала с помощью приложенного
специального ключа
ослабьте гайки (1). Затем ослабьте два стопорных болта
(2). Когда они отпущены, настройте положение опорных
роликов (3), поворачивая их к рельсу и, таким образом,
устраняя зазор. Удерживая опорные ролики, затяните
стопорный винт. Теперь затяните гайки, чтобы
зафиксировать опорные ролики в новом положении.
Настройка салазок резчика
Поскольку резчик изнашивается
, после 20 - 30 часов
работы нужно проверять, что резчик твердо держится в
салазках и на рельсе. В случае наличия люфта нужно
настроить ручку:
Ослабьте винты – фикс
аторы (1) (по одному на каждой
стороне ручки), затем с помощью приложенного
специального ключа поверните эксцентриковые оси (2) до
плотного прижатия резчика. Теперь зажмите винт -
фиксатор.
- 13 -
1
2
1
2
3
2
3
1
