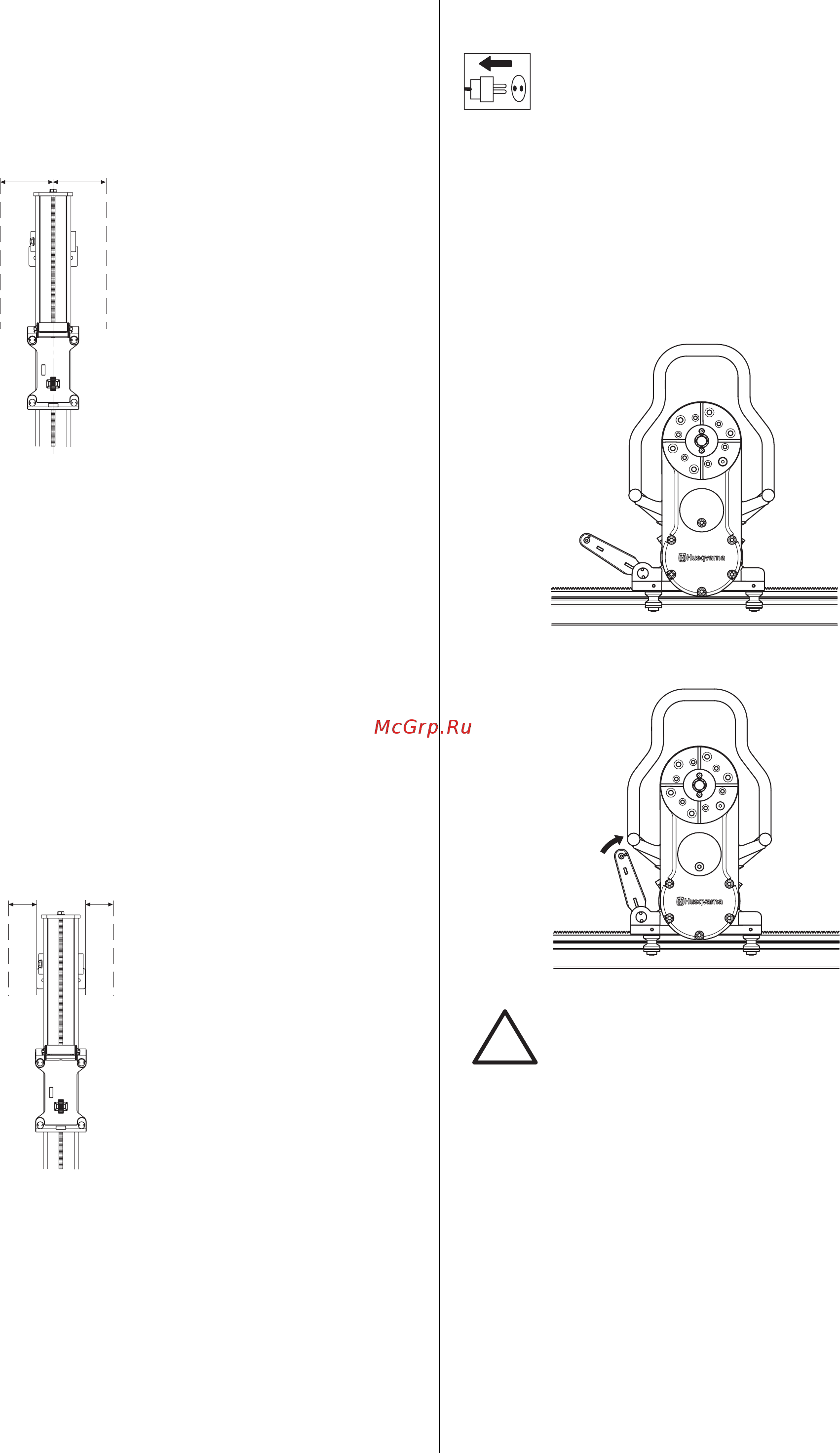

СБОРКА и УСТАНОВКА
------------------------------------------------------------------------------------------------------------------------------------------------------------- ------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------ ------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------- --------------------------------------------------------------------------------------------------------------------------------------------------------
Монтаж кронштейнов и рельса
Монтируйте кронштейны след
ующим образом:
1. Отметьте линию реза
и отмерьте от нее 165 мм до
места сверления отверстий под анкеры.
165 mm
2. Просверлите отверстия диаметром 15 – 16 мм под
анкеры для шпилек М12. Закрепите анкеры.
3. Заверните в анкеры шпил
ьки, наденьте на них
кронштейны и наживите гайки.
4. Вставьте в кронштейны рел
ьс и зажмите его
лепестками кронштейнов.
Для вертикального резания рел
ьс устанавливается
ручкой фиксатора салазок вверх.
5. Перед затяжкой гаек убедитесь, что рельс закреплен в
кронштейнах должным образом.
6. Скорректируйте расстояние между линие
й реза и
кронштейном. Расстояние между лапой кронштейна и
ближайшим краем реза должно составить 89 мм.
Зажмите гайки.
89 мм
ВАЖНО! Используйте только соед
инители, приложенные к
резчику, поскольку соединители для старших машин не
предназначены для работы с серией WS 400.
Установка салазок и резчика
• При поставке салазки подачи резчика установлены на
рельсе. Салазки могут быть сняты с рельса после
отделения любого из упоров рельса.
1. Установите резчик в салазки сначала под неподвижный
зах
ват. Когда резчик встает на место, рукоятка -
фиксатор переходит в промежуточное положение. В
этом положении резчик удерживается в салазках без
помощи рук. Однако, этого недостаточно для начала
реза.
2. Чтобы зак
репить резчик, пе
редвиньте ручку – фиксатор
в крайнее положение от рельса.
ПРЕДУПРЕЖДЕНИЕ! Резка нена
дежно
закрепленным в салазках резчиком
смертельно опасна.
- 9 -
!
