СБОРКА и УСТАНОВКА
------------------------------------------------------------------------------------------------------------------------------------------------------------- ------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------ ------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------- --------------------------------------------------------------------------------------------------------------------------------------------------------

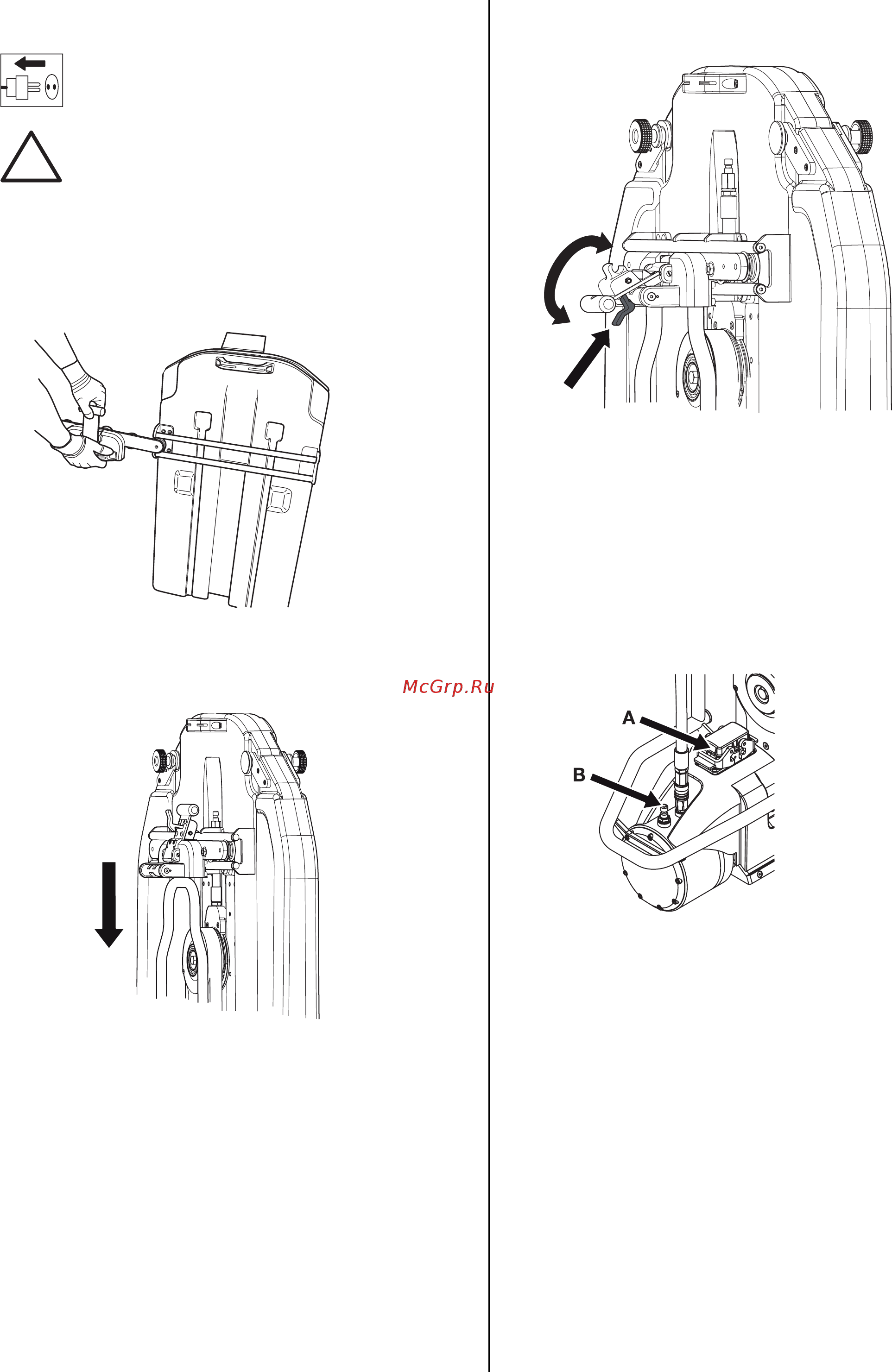

Установка кожуха диска
ПРЕДУПРЕЖДЕНИЕ! Никогда не трог
айте
диск или его кожух, пока к головке
подключен силовой кабель. Небрежность
может привести к серьезным травмам или
даже смерти.
1 Заведите салазки кож
уха диска на направляющие
кожуха и поместите ее посередине. Защелкните
пластмассовую пятку ручки за верхнюю
направляющую.
2 Убед
итесь, что поворо
тная консоль стоит вертикально.
Опустите кожух на диск и навесьте его замок на ручку -
держатель резчика. Проследите, чтобы нащельники
кожуха диска зашли в пазы водяной муфты консоли.
3 Зафиксируйте кожух, отщелкнув ручку от
направляющей и затем опустив вниз к резчику так,
чтобы защелкнуть на ручке - держателе.
Чтобы снять кожух, отщел
кните фиксатор и потяните ручку
вверх и внутрь к кожуху. Зацепите пластмассовую пятку на
верхней направляющей.
4 Соедините шлангом для воды шту
церы на двигателе
резчика и на муфте охлаждения диска.
Подключение к блоку питани
я
Перед первым запуском установки внимательно
прочитайте также и руководство к блоку питания.
После установки на место реза головки, диска и ко
жуха
нужно связать резчик с блоком питания силовым кабелем
(A) и водяным шлангом (B).
ВАЖНО! Эта машина пр
ед
назначена для использования
только вместе с
Husqvarn
a PP 482 HF. Любое другое
использование запрещено.
- 11 -
!
