Инструкция по эксплуатации
IntIg 320t ac/dc pulse
- 14 -

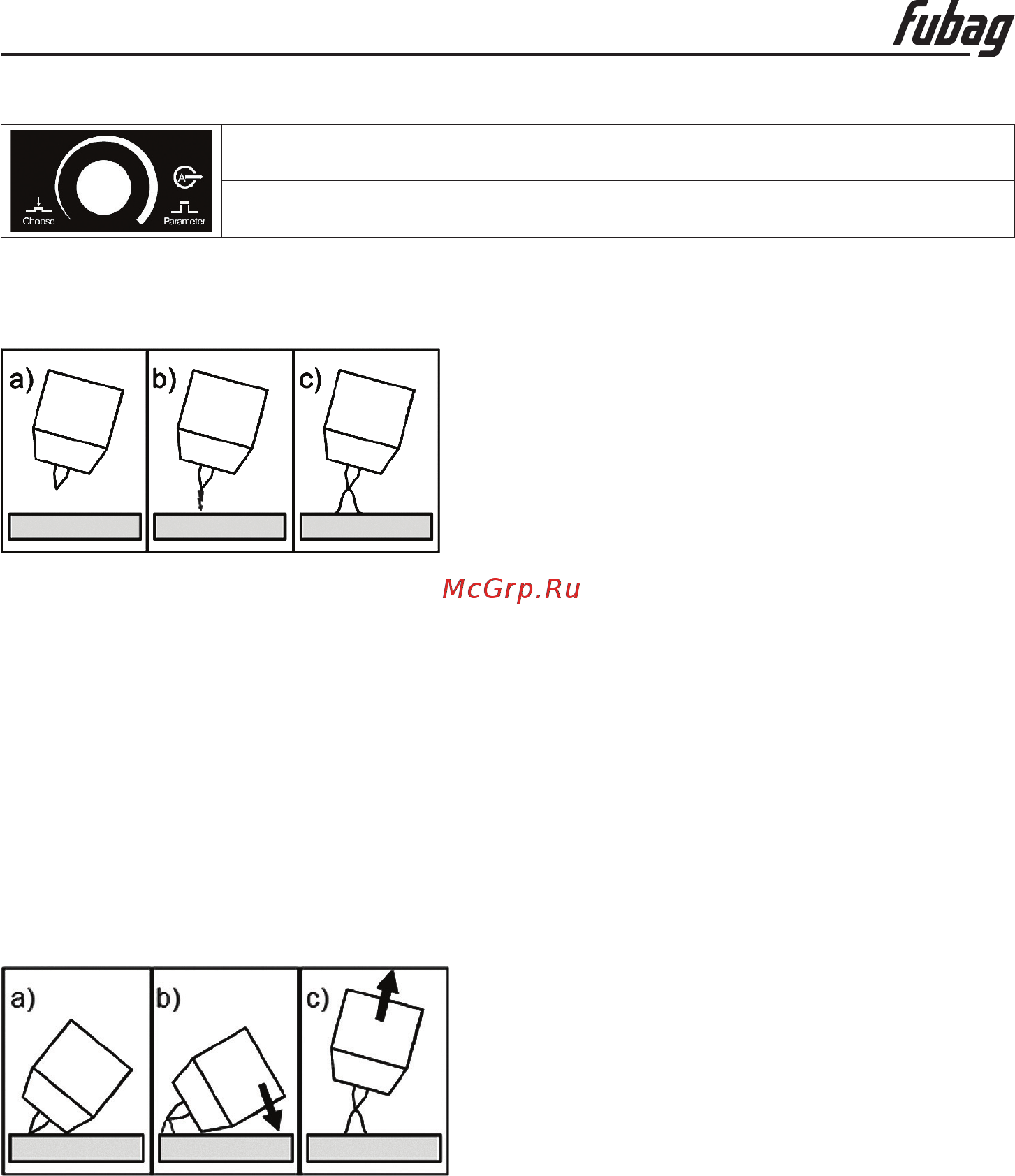

4.5 ЗАЖИГАНИЕ ДУГИ
Высокочастотное зажигание дуги (HF)
Рис. 4.3
Электрическая дуга возбуждается бесконтактным способом с помощью импуль-
сов напряжения высокой частоты:
a) Расположите сварочную горелку над деталью (расстояние между концом электрода
идеталью примерно 2-3 мм).
b) Нажмите кнопку горелки (импульсы напряжения высокой частоты зажигают дугу).
c) Включается стартовый ток, процедура сварки продолжается в соответствии с избран-
ным режимом работы.
Завершение процесса сварки: отпустите кнопку горелки или же нажмите и от-
пустите ее в зависимости от выбранного режима работы.
Контактное зажигание дуги (TIG Lift)
Рис. 4.4
Электрическая дуга возбуждается при соприкосновении электрода с изделием:
a) Газовое сопло горелки и конец вольфрамового электрода необходимо осторожно
установить на изделие и нажать кнопку горелки (протекает ток контактного зажигания,
независимо от заданного значения основного тока).
b) Нагнуть горелку через газовоe сопло так, чтобы между концом электрода и изделием
остался зазор 2-3 мм. Дуга зажигается, и сварочный ток в зависимости от выбранного
режима работы, нарастает до заданного стартового и основного тока.
c) Поднять горелку и повернуть в нормальное положение.
Завершение процесса сварки: отпустите кнопку горелки или же нажмите и от-
пустите ее в зависимости от выбранного режима работы.
Нажать
Переключение между параметрами сварки
на циклограммах TIG и MMA
Вращать Настройка параметров режимов
