IntIg 320t ac/dc pulse
Инструкция по эксплуатации
- 21 -

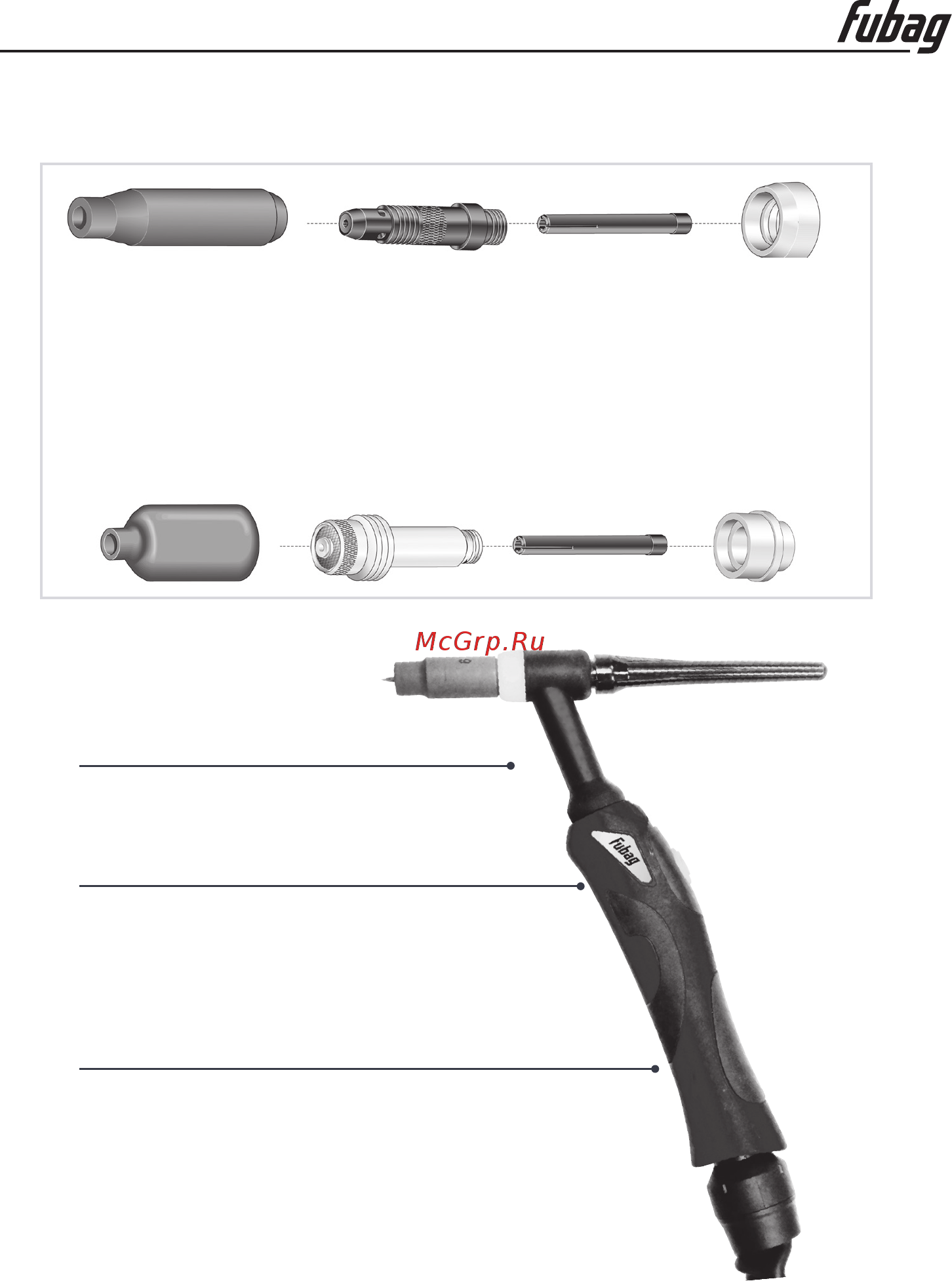

Сварочные горелкиTIG
1. СОПЛО
формирует
равномерный поток
газа. Изготовлено
изкерамики
высокого качества,
что способствует
большому сроку
службы сопла.
2. КОРПУС ЦАНГИ
предназначен для
установки инадежной
фиксации цанги.
Обеспечивает
равномерное
распределение газа
всопле, выполняя
функции диффузора.
3. ЦАНГА
обеспечивает
надежную фиксацию
электрода.
Изготовлена измеди.
4. ИЗОЛЯТОР
предназначен
дляизоляции
керамического сопла
от основания горелки.
Возможность смены
хвостовика позволяет работать
втруднодоступных местах.
Модульные функции управления
и регулировки тока на рукоятке.
Эргономичная рукоятка выполнена
изтермостойкого пластика спрорезиненными
элементами, обеспечивающими отличное
удержание в руке во время работы.
