IntIg 320t ac/dc pulse
Инструкция по эксплуатации
- 15 -
5. Режим работы
• С помощью кнопки переключение режимов работы TIG горелки установите 2-тактный
или 4-тактный режим.
• С помощью ручки настройка параметров выберите необходимые значения.

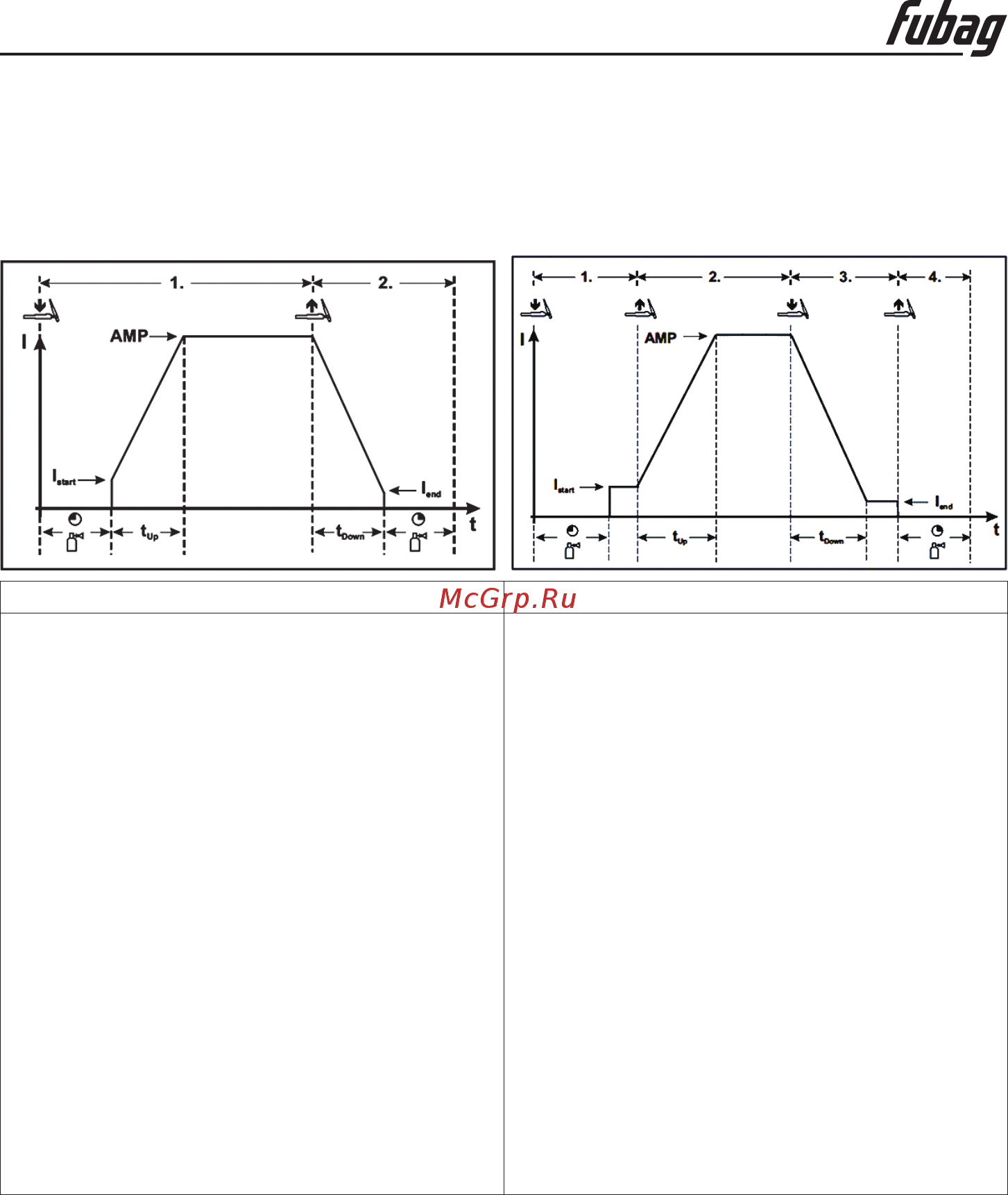

2-тактный режим 4-тактный режим
1-й такт
• Нажать и удерживать кнопку сварочной горелки.
• Начинается отсчет времени подачи защитного газа
до начала сварки.
• Генерируются высокочастотные разряды между
электродом и заготовкой, дуга зажигается.
• Сварочный ток сразу достигает установленного
значения тока.
• ВЧ зажигание отключается.
2-й такт
• Отпустить кнопку горелки.
• Сварочный ток уменьшается до значения тока завар-
ки кратера Iend (минимальный ток).
• После достижения сварочным током значения
тока заварки кратера I end дуга гаснет.
• Начинается отсчет заданного времени продувки
газа после окончания сварки.
1-й такт
• Нажать кнопку сварочной горелки, начинается от-
счет времени подачи газа до начала сварки.
• Генерируются высокочастотные разряды между
электродом и изделием, дуга зажигается.
• Сварочный ток сразу достигает установленного
значения тока (при минимальной установке - дуга
возбуждения).
• ВЧ зажигание отключается.
2-й такт
• • Отпустить кнопку горелки.
• Сварочный ток в течение заданного времени на-
растания увеличивается до величины основного
сварочного тока AMP.
3-й такт
• Нажать кнопку сварочной горелки.
• Сварочный ток в течение установленного времени
спада уменьшается до значения тока заварки
кратера I end (минимальный ток).
4-й такт
• Отпустить кнопку сварочной горелки, дуга гаснет.
• Начинается отсчет заданного времени продувки
газа после окончания сварки.
