IntIg 320t ac/dc pulse
Инструкция по эксплуатации
- 9 -

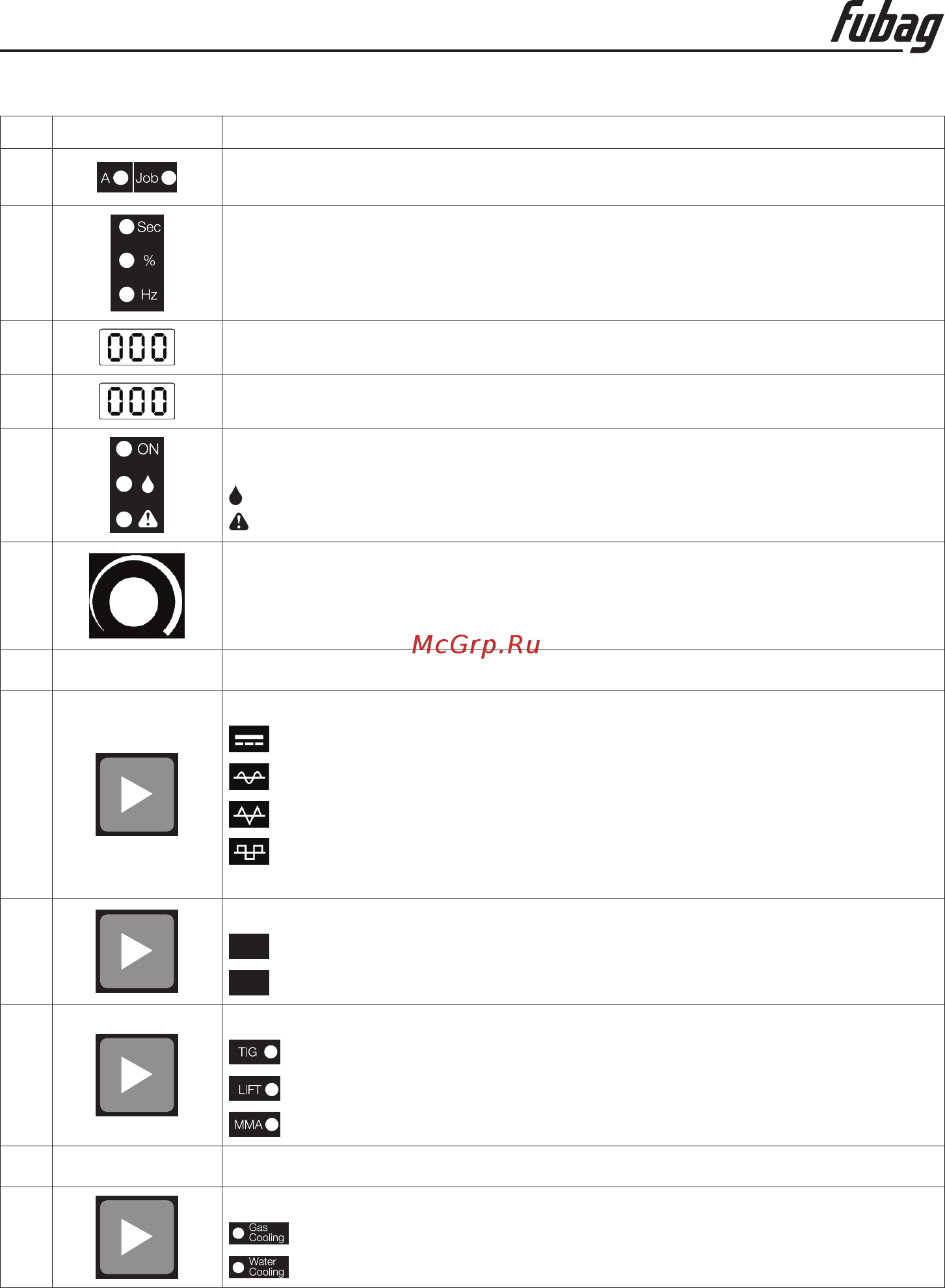

Поз. Символ Описание
1
A - Ампер
Job – программы
2
Индикация единицы измерения параметра:
Sec – Секунд
% - в процентах от основного тока
Hz – Герц (частота)
3
Дисплей трёхразрядный, индикация параметров
4
Дисплей трёхразрядный, индикация напряжения дуги, В
5
Индикация:
ON – индикатор питания
– неисправность модуля охлаждения
– индикатор перегрева / проблем питающей сети
6
Ручка Настройка параметров / Выбор Job
Однократное нажатие – переключение между параметрами на циклограмме
Нажатие и удержание свыше 3 секунд – переключение в режим выбора Job
Вращение – настройка выбранного параметра / номера Job
7 Циклограмма (см. следующий раздел, рис. 3.4)
8
Кнопка переключение формы сварочного тока
Сварка постоянным током
Сварка синусоидальным переменным током. Низкий уровень помех
Сварка треугольным переменным током. Универсальное применение
Сварка переменным током прямоугольной формы
Максимальная энергоотдача и надёжность сварки
9
Кнопка переключения режимов работы TIG горелки
2t
2-х тактный режим
4t
4-х тактный режим
10
Выбор и индикация метода сварки
Сварка TIG с высокочастотным зажиганием дуги
Сварка TIG с контактным зажиганием дуги (TIG Lift)
MMA сварка
11 Циклограмма (см. следующий раздел, рис. 3.5)
12
Кнопка переключения метода охлаждения горелки*
индикатор воздушного охл. горелки
индикатор жидкостного охл. горелки
* При включении источника по умолчанию выбирается режим жидкостного охлаждения
горелки.
Для перехода на газовое охлаждение горелки необходимо выключить источник. Отсоединить
кабель питания модуля охлаждения. Включить источник и переключателем 1 перевести аппа-
рат на воздушное охлаждение горелки.
