Инструкция по эксплуатации
- 7 -
INMIG 350 T DG
Аппарат можно подключать либо:
•  к трехфазной 4-проводной системе с заземленным нулевым проводом, либо
•  к трехфазной 3-проводной системе с заземлением в любой точке, например,
сзаземленным внешним проводом, и эксплуатировать с этими системами.
Экспликация
Поз. Обозначения Распознавательная
раскраска
L1 Внешний привод 1 Коричневый
L2 Внешний привод 2 Черный
L3 Внешний привод 3 Серый
N Нулевой привод Синий
PE Защитный провод Желто-зеленый
L1
L2
L3
N
PE
L1
L2
L3
PE
Рис. 2.2
Рабочее напряжение - сетевое напряжение!
Во избежание повреждения аппарата рабочее напряжение, указанное в таблич-
ке с номинальными данными, должно совпадать с сетевым напряжением!

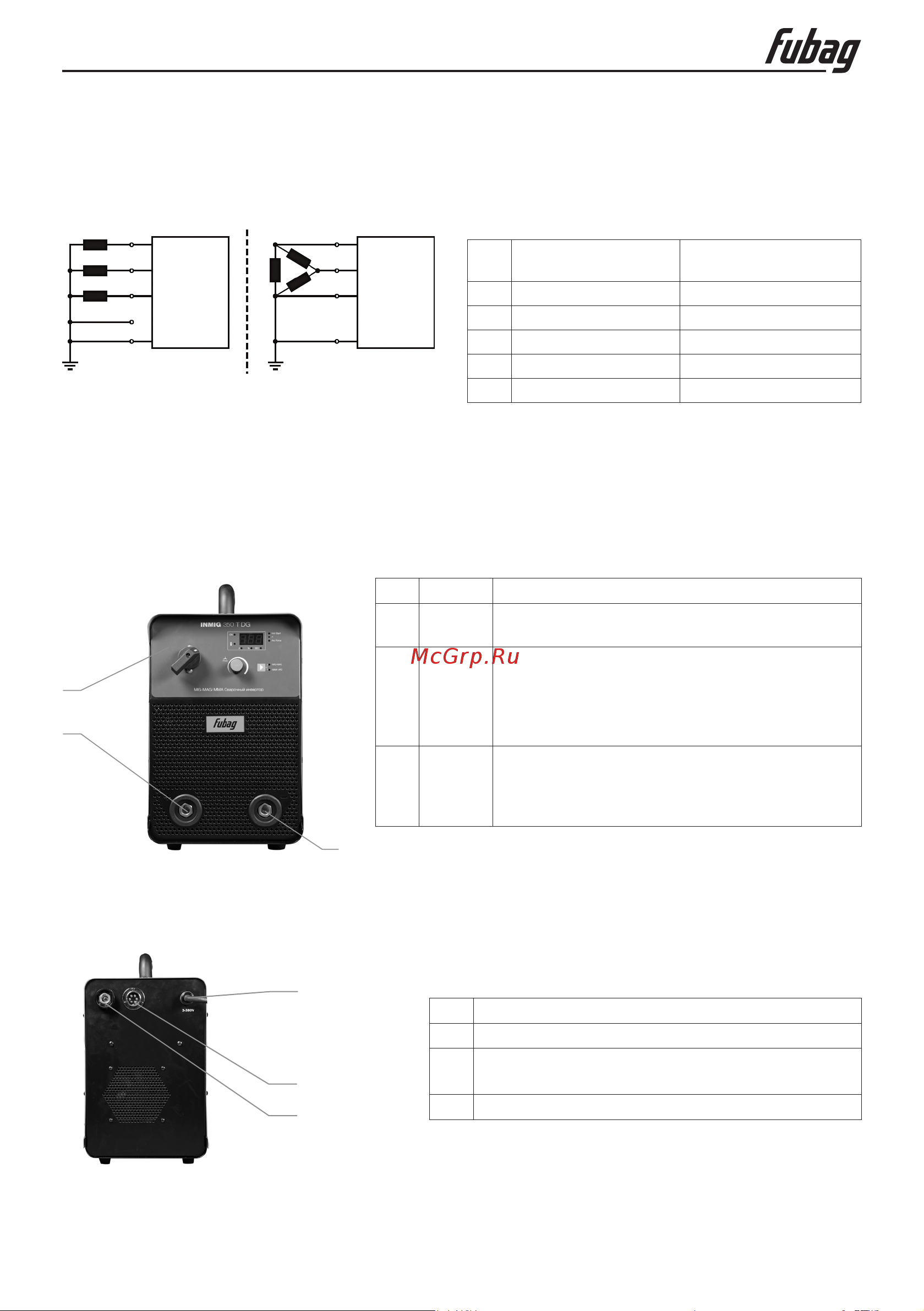

3. Описание аппарата
3.1 ВИД СПЕРЕДИ
Рис. 3.1
Поз.
Символ
Описание
1
Панель управления
Управление аппаратом
2
Гнездо, сварочный ток «-»
• Сварка MIG/MAG: соединение кабеля массы
• TIG: Подключение сварочной горелки TIG
• Ручная сварка: подсоединение электрододер-
жателя или кабеля массы
3
+
Гнездо, сварочный ток «+»
• TIG: Подключение кабеля массы
• Ручная сварка: подсоединение электрододер-
жателя или кабеля массы
2
3
1
3.2 ВИД СЗАДИ
2
3
Поз. Описание
1 Питающий кабель
2
Разъем подключения кабеля управления
механизма подачи
3 Гнездо, сварочный ток «+»
Рис. 3.2
1
