Инструкция по эксплуатации
- 8 -
INMIG 350 T DG

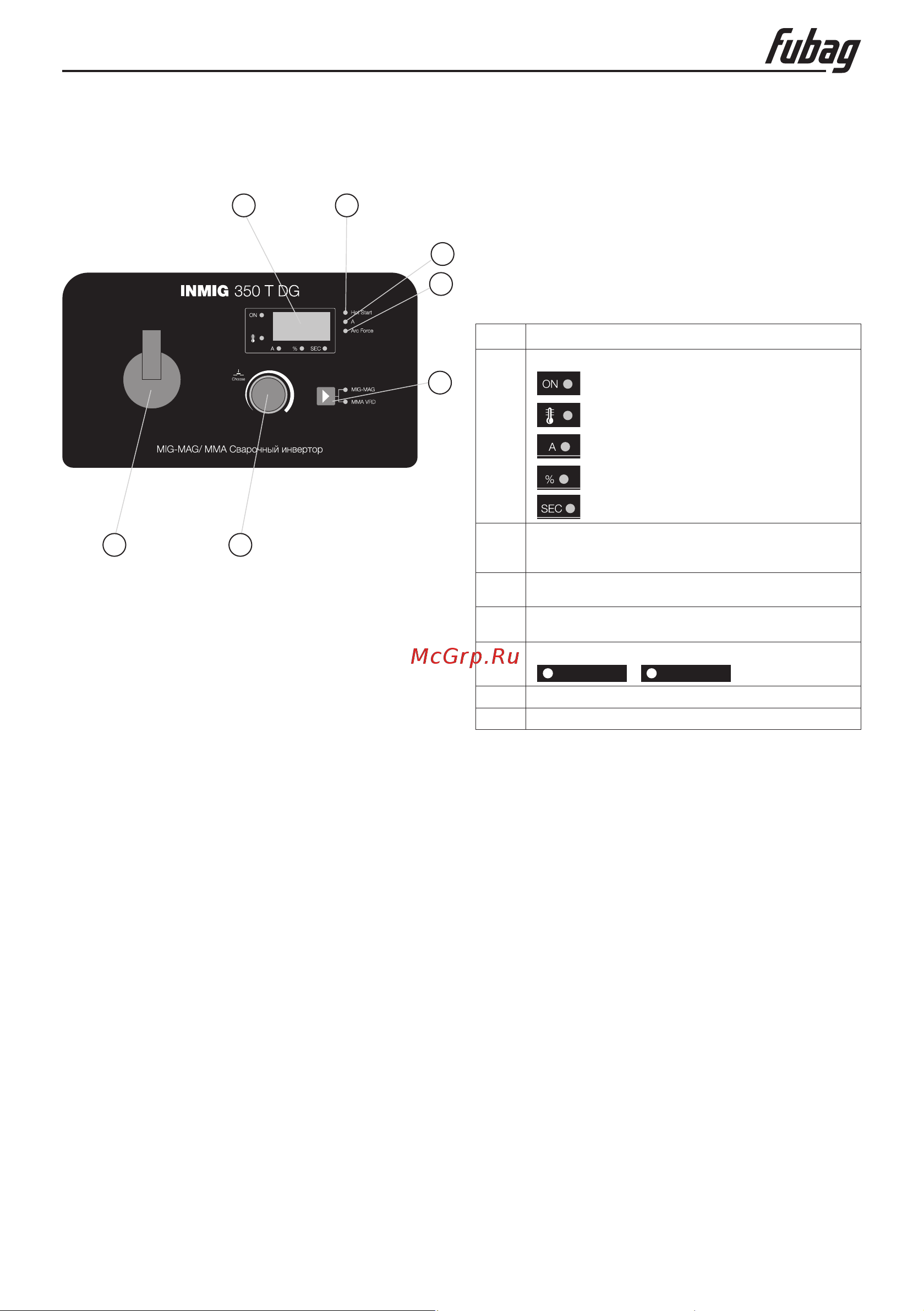

3.3 ПАНЕЛЬ УПРАВЛЕНИЯ – ЭЛЕМЕНТЫ УПРАВЛЕНИЯ
Поз. Описание
1
Дисплей трёхразрядный, индикация параметров:
Индикация питания
Индикация срабатывания термозащиты
Индикация сварочного тока
Индикация %
Индикация времени
2
Установка тока горячего старта (диапазон 50-
200%). Установка времени горячего старта
(диапазон 0-5,0 сек)
3
Настройка основного тока в режиме MMA и TIG
(диапазон регулировки 10-350А)
4
Настройка Arcforce в режиме MMA (диапазон
регулировки 0–10)
5
Кнопка выбора типа сварки:
MIG-MAG
MMA VRD
6
Тумблер включения, выключения источника
7
Ручка настройки параметров
4. Подключение шланг-пакета подающего механизма
• Кабельный разъем сварочного тока вставить в разъем 4 и зафиксировать вращением
по часовой стрелке.
• Штекер кабеля цепи управления вставить в розетку 3 и зафиксировать накидной гайкой.
• Кабель питания и управления модулем жидкостного охлаждения вставить в
разъем 5 (рис. 4.1) и зафиксировать вращением по часовой стрелке.
5
6 7
1 2
3
4
Рис. 3.3
