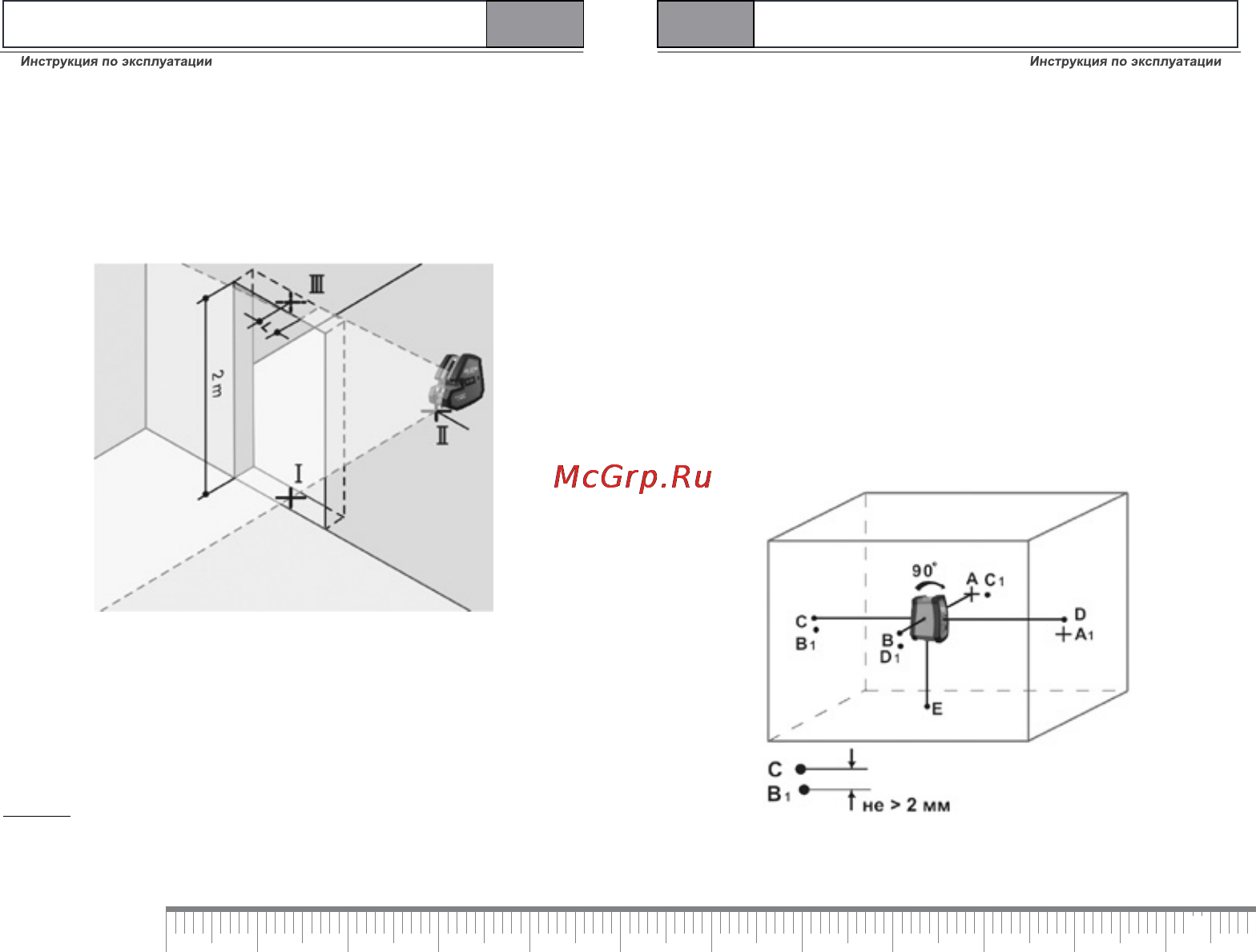

Отметьте середину вертикальной линии на полу проема двери (точка I), на

расстоянии в 5 м с другой стороны проема двери (точка II), а также на

верхнем крае проема двери (точка III).

Поставьте инструмент с другой стороны проема двери прямо за точкой

II. Выждите окончание компенсирования инструмента и выверите вер-

тикальную лазерную линию так, чтобы ее середина проходила точно

через точки I и II.

Разница L между точкой III и серединой лазерной линии на верхнем

крае проема двери является действительным отклонением инструмен-

та от вертикали.

Измерьте высоту проема двери.

Максимальное допустимое отклонение L рассчитывают следующим об-

разом:

L = двойная высота проема двери х 0,2 мм/м

Пример: При высоте проема двери в 2 м максимальное отклонение:

L = 2 х 2 м х 0,2 мм/м=0,8 мм,

следовательно, расстояние между отметками не должно превышать 0,8 мм.

При превышении максимального отклонения необходимо обратиться в

сервисный центр CONDTROL

Внимание!

Используйте всегда только середину лазерной линии для отметки. Ши-

рина лазерной линии изменяется с расстоянием.

Прибор отключается автоматически через 60 минут непрерывной рабо-

ты. При необходимости, включите прибор и продолжите работу.

Контроль построения ортогональных направлений (XLiner Combo)

Для проверки ортогональности направлений установите прибор на

штатив в центр комнаты размером 6x6м и включите режим построения

перекрещивающихся линий и пяти ортогональных направлений. От-

метьте точки А,B, C, D, E. (см. рисунок)

Поверните прибор на 90 ° . При повороте следите, чтобы точки зенит и

надир остались на прежних местах. Отметьте точки A1, B1, С1, D1.

Если расстояние между какой либо из пар точек A C1, B D1, C B1 и D A1

больше чем 2 мм – обратитесь в сервисный центр CONDTROL.
