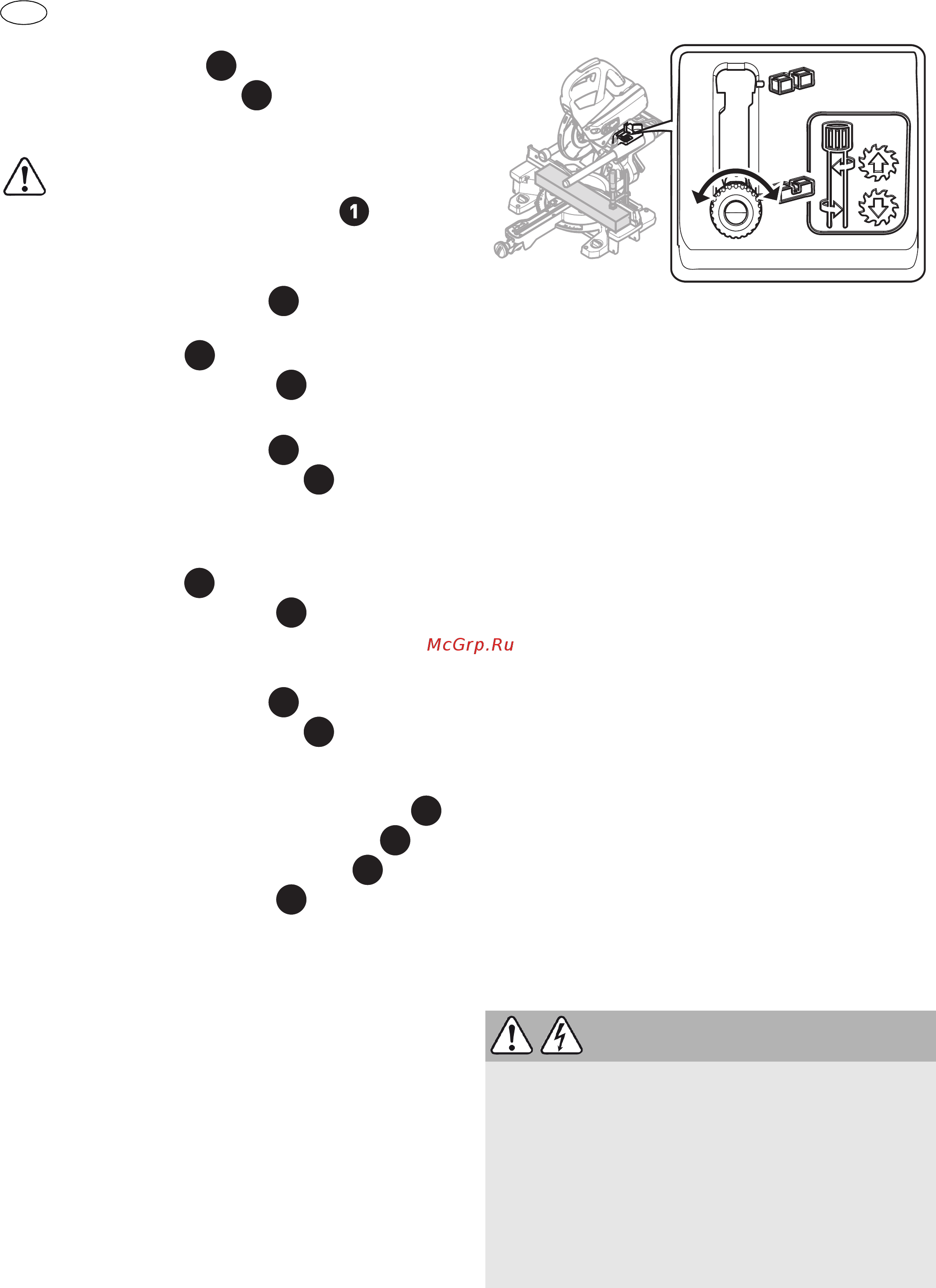

128
KS 60 E
P
Inclinar o prato giratório continuamente para a
posição pretendida .
Fechar o botão rotativo .
8.5 Serrar cortes inclinados [11]
ajustes especiais para cortes inclinados po-
dem tornar necessária a deslocação ou re-
moção das réguas de batente , consul-
tar capítulo 7.3.
entre 0° e 45° inclinação à esquerda
Soltar o punho em estrela .
Inclinar a unidade de serrar até ao ângulo de
corte pretendido .
Fechar o punho em estrela .
entre 0° e 45° inclinação à direita:
Soltar o punho em estrela .
Acionar a testa de desbloqueio , se necessá-
rio, aliviar inclinando ligeiramente no sentido
oposto.
Inclinar a unidade de serrar até ao ângulo de
corte pretendido
.
Fechar o punho em estrela .
46 - 47° inclinação à direita/esquerda (subcota-
ção)
Soltar o punho em estrela .
Acionar a testa de desbloqueio , se necessá-
rio, aliviar inclinando ligeiramente no sentido
oposto.
Inclinar a unidade de serrar até ao batente .
Voltar a acionar a tecla de desbloqueio .
Voltar a inclinar a unidade de serrar .
Fechar o punho em estrela .
8.6 Serrar ranhuras
Com a limitação de profundidade da ranhura de
ajuste progressivo é possível definir individualmen-
te zonas de ranhuras em toda a profundidade de
corte. Desta forma é possível ranhurar ou alisar
com qualquer altura, em qualquer tamanho de
peça a trabalhar.
A forma circular da lâmina de serra, nas ranhu-
ras pressupõe uma ligeira curvatura seccional
para cima. Para ranhuras horizontais exatas,
tem de ser fixado um pino de madeira entre a
peça a trabalhar e as réguas de batente, de for-
ma a ser garantida uma distância de aprox. 4
cm.
Colocar a máquina na posição de trabalho.
Rebater a alavanca para limitação de profundi-
dade da ranhura
[1-4]
apenas quando a unidade
de serrar estiver na posição superior (=posição
de trabalho).
Puxar a alavanca para limitação de profundida-
de da ranhura
[1-4]
para a frente, até engatar.
A unidade de serrar só se deixa pressionar para
baixo até à profundidade de chanfrar ajustada.
Ajustar a profundidade pretendida, rodando a
alavanca para limitação de profundidade da ra-
nhura
(rodar para a esquerda = aumentar a
profundidade da ranhura, rodar para a direita
= diminuir a profundidade da ranhura)
Verificar se a limitação de profundidade da ranhura
está ajustada para a profundidade pretendida, atra-
vés do pressionamento experimental da unidade de
serrar para baixo.
Pressionar a unidade de serrar para baixo ape-
nas se a alavanca para limitação de profundida-
de da ranhura estiver engatada numa das duas
posições finais. Perigo de danos na ferramenta
elétrica.
Efetuar cortes.
Para desativar a limitação de profundidade da
ranhura, repor a alavanca
[1-4]
.
9 Manutenção e conservação
3
4
2
4
5
2
3
4
5
2
3
4
3
4
5
ATENÇÃO
Perigo de ferimentos, choque eléctrico
Antes de efectuar quaisquer trabalhos de manu-
tenção e conservação, extraia sempre a ficha da
tomada de corrente!
Todos os trabalhos de manutenção e reparação
que exigem uma abertura da carcaça do motor
apenas podem ser efectuados por uma oficina
autorizada de serviço após venda.
