KS 60 E
83
S
Vredet
[1-5]
spärrar sågen så att den inte kan röra
sig fram eller tillbaka.
Strålkastarljuset SL-KS60 (delvis tillbehör)
kastar en slagskugga över arbetsobjektet via
sågklingan. Funktionen aktiveras med ström-
brytaren
[2-3]
. Snittlinjen syns när sågen har
sänkts ner.
Kapa
Vid kapning förs sågklingan framifrån mot arbets-
objektet. På så sätt kan man såga kontrollerat och
med minimal kraftansträngning. Rekommenderas
för arbetsobjekt över 70 mm bredd.
Korrekt tillvägagångssätt vid kapning
Undvik medsågning!
Dra inte den sänkta
sågen mot kroppen. Sågklingan kan haka
fast och slunga sågen mot användaren.
Lossa vredet för dragspärren
[1-5]
.
Dra sågen ända till anslaget.
Håll säkerhetsknappen
[1-2]
intryckt.
Tryck ner sågen och tryck samtidigt på ström-
brytaren
[1-3]
och håll den nedtryckt.
För inte sågen mot arbetsobjektet förrän det in-
ställda varvtalet har nåtts.
Gör snittet och dra sågen genom arbetsobjektet
ända till anslaget.
För upp sågen igen efter snittet.
Pendelskyddskåpan stängs automatiskt.
Släpp säkerhetsknappen och strömbrytaren.
Dra åt vredet.
8.4 Såga geringsvinklar [10]
StandardgeringsvinkelFöljande geringsvinklar
(vänster och höger)
hakar i automatiskt:
0°, 15°,
22,5°, 30°, 45°, 60°
Ställa in standardgeringsvinklar
Lossa vredet .
Tryck på spärrspaken, men spärra den inte .
Vrid vridplattan till önskat läge , och släpp
spärrspaken strax innan önskad vinkel nås.
Vridplattan spärras lätt i avsedd geringsvinkel.
Dra åt vredet .
Ställa in individuella geringsvinklar
Lossa vredet .
Tryck på spärrspaken och spärra den ge-
nom att trycka åt vänster.
Sväng vridplattan steglöst till önskat läge .
Dra åt vredet .
8.5 Såga lutande snitt [11]
Speciella inställningar för lutande snitt kan
kräva att anslagslinjalen förskjuts eller
tas av, se kapitel 7.3.
Vänsterlutning mellan 0° och 45°
Lossa stjärnratten .
Luta sågen till önskad snittvinkel .
Dra åt stjärnratten .
Högerlutning mellan 0° och 45°:
Lossa stjärnratten .
Tryck på upplåsningsknappen , avlasta vid
behov genom att luta sågen lätt i motsatt rikt-
ning.
Luta sågen till önskad snittvinkel
.
Dra åt stjärnratten .
Höger-/vänsterlutning 46–47° (fasad inskärning)
Lossa stjärnratten .
Tryck på upplåsningsknappen , avlasta vid
behov genom att luta sågen lätt i motsatt rikt-
ning.
Luta sågen ända till anslaget .
Tryck på upplåsningsknappen igen .
Luta sågen igen .
Dra åt stjärnratten .

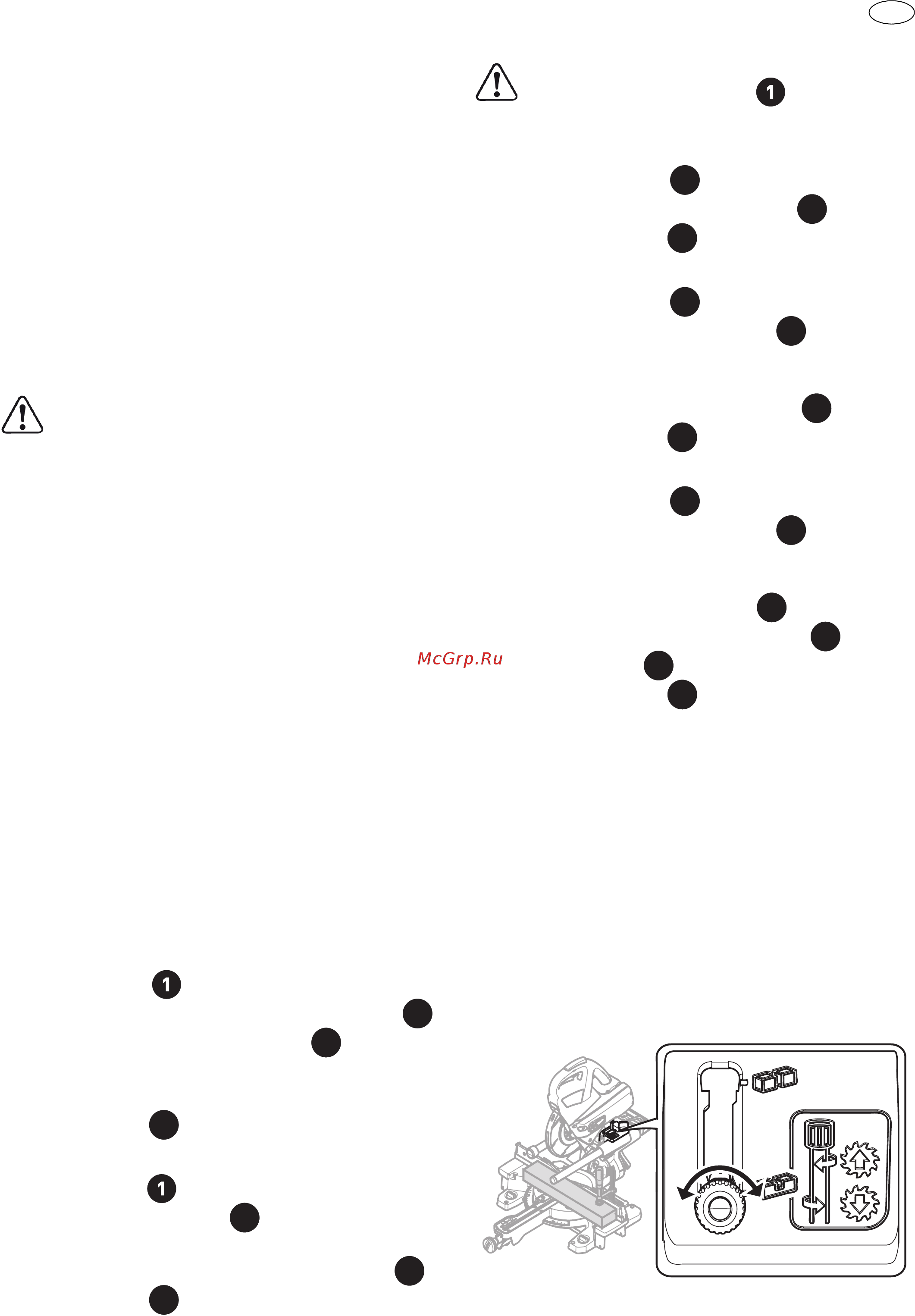

8.6 Såga spår
Med den steglöst inställbara spårdjupsbegräns-
ningen kan spårområdet fastställas individuellt
över hela sågdjupet. På så sätt kan man göra spår
eller avplattningar med valfri höjd i arbetsobjekt av
alla storlekar.
Klingans runda form gör spåret lätt uppböjt vid
spårsågning. För en exakt horisontell spårsåg-
ning måste en slagkloss spännas in mellan ar-
betsobjektet och anslagslinjalerna, så att av-
ståndet blir ca 4 cm.
Ställ maskinen i arbetsläge.
Ställ bara om spaken för spårdjupsbegränsning
[1-4]
när sågen är i övre läget (=arbetsläget).
2
3
4
2
3
4
2
4
5
2
3
4
5
2
3
4
3
4
5
