– 28 –
Russian

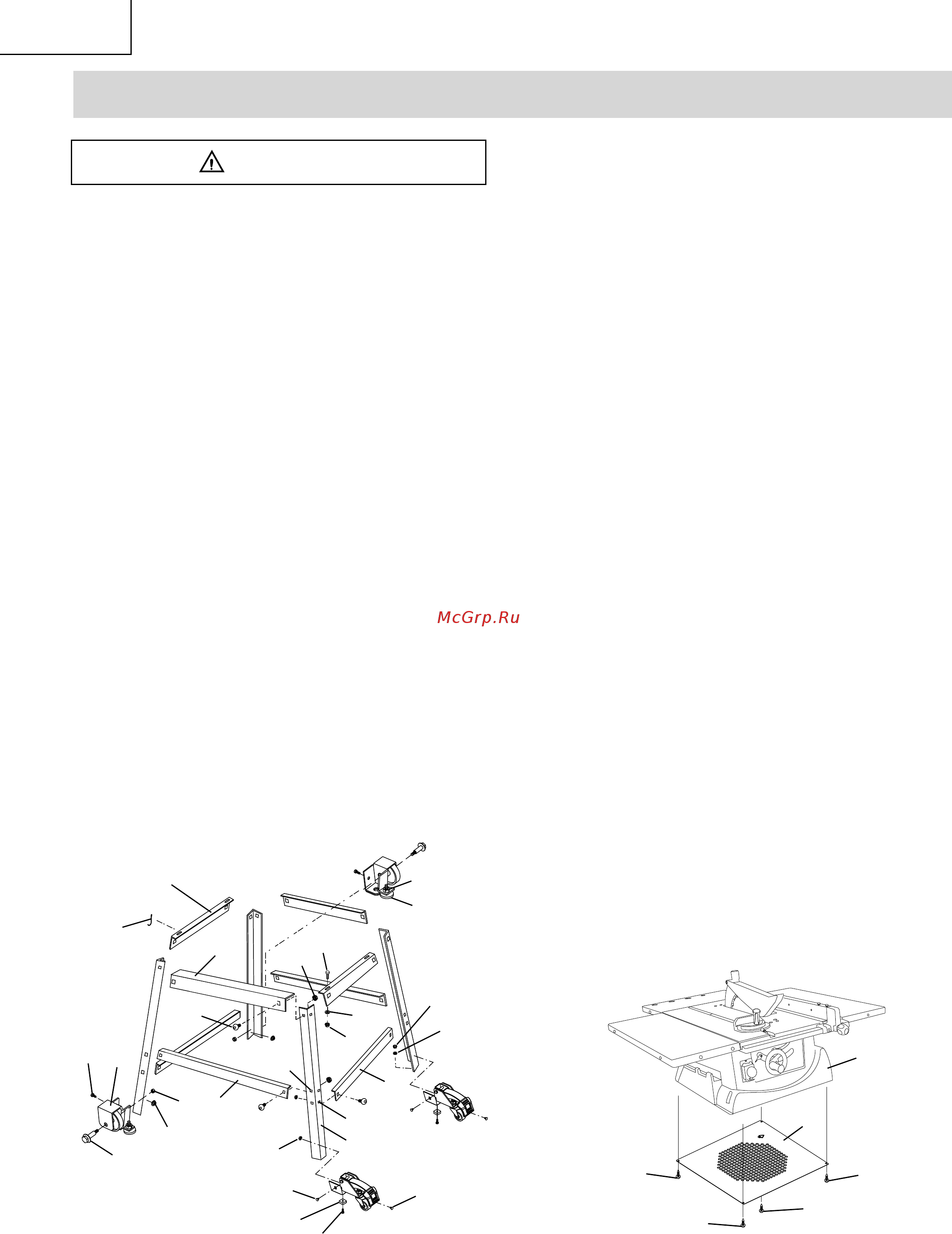

СБОРКА КОЛЕС (РИС. А)
ПРИМЕЧАНИЕ: Все четыре колеса различаются
конструкцией.
1. Два неподвижных колеса (9) крепятся к левым ножкам,
а два других подвижных колеса – к правым.
2. Снимите гайку (8) с узла неподвижного колеса (9).
Прикрепите колесо к передней левой ножке, как
показано на рисунке. Вставьте болт (10) в ножку стойки.
Верните гайку (8) на болт и затяните.
3. Неподвижное колесо с меткой «R» – для задней левой
ножки, с меткой «F» – для передней левой ножки.
4. Вставьте болт (11) в скобу колеса и левой передней
ножки, как показано на рисунке. Наденьте гайку (12) на
болт и затяните.
5. Повторите пункты 1-2 для неподвижного колеса задней
левой ножки.
6. Вставьте болты (13 и 14) в скобу правого переднего
подвижного колеса и правую переднюю ножку, как
показано на рисунке. Наденьте по гайке (23) на каждый
из двух болтов и затяните.
7. Подвижное колесо с меткой «R» – для задней правой
ножки, с меткой «F» – для передней правой ножки.
8. Вставьте большой болт с шестигранной головкой (15)
в резиновую шайбу на ножке (16) и проденьте через
нижнюю часть ножки. Закрепите при помощи шайбы
(17) и гайки (18).
9. Повторите пункты 4-5 для подвижного колеса задней
правой ножки.
10. Установите стойку на горизонтальную поверхность и
при помощи регулируемых подкладок передней левой
и задней левой ножки (27) добейтесь, чтобы все ножки
касались пола под одинаковым углом.
КРЕПЛЕНИЕ КРЫШКИ К СТОЛУ (РИС. B)
ПРИМЕЧАНИЕ:
Крышка основания поставляется не в сборе.
1. Прикрепите крышку основания (1) к основанию стола
(2) при помощи 4 болтов (3) из набора отдельных
частей.
2. Затяните 4 болта (3) перед креплением стола к стойке.
Рис. B
Для обеспечения Вашей собственной безопасности,
не включайте вилку в розетку до тех пор, пока
все процедуры сборки не будут окончены, и Вы
полностью прочтете и поймете правила техники
безопасности и эксплуатации.
ПРИМЕРНОЕ ВРЕМЯ НА СБОРКУ 30-40 МИНУТ
СБОРКА СТОЙКИ (РИС. А)
1. Распакуйте все детали и отсортируйте их по типу и
размеру. Необходимое количество деталей указано в
списке деталей.
2. Прикрепите верхний суппорт (1) к верхней части ножки
(2) при помощи одного болта (3) и гайки (4).
ПРИМЕЧАНИЕ:
● Чтобы обеспечить надежное крепление совместите
стопоры на ножку со скобами суппорта
● Не затягивайте болты, пока стойка полностью не
выровнена (см. пункт 7. перед затяжкой болтов)
3. Прикрепите другой конец длинного верхнего суппорта к
верхней части другой ножки при помощи болта и гайки.
4. Закрепите один нижний суппорт (5) на верхних
отверстиях (19) ножки при помощи болта (3) и гайки (4).
Передняя часть стойки собрана.
5. Аналогично соберите заднюю часть стойки.
6. Соедините переднюю и заднюю часть стойки при
помощи двух коротких верхних суппортов (6) и двух
нижних суппортов (7), болтов и гаек.
ПРИМЕЧАНИЕ: Прикрепите два нижних суппорта (7) к
нижним отверстиям (20) ножки.
7. Поместите стойку на горизонтальную поверхность
и добейтесь того, чтобы все ножки касались пола
под одинаковым углом, и чтобы стопоры ножек
совмещались со скобами суппортов. Затяните болты.
ПРИМЕЧАНИЕ: Чтобы избежать раскачивания стойки,
затяните все болты.
Рис. A
СБОРКА И НАСТРОЙКА
6
22
9
11
10
12
8
5
23
13
16
15
14
2
7
17
18
3
4
1
24
25
26
27
19
20
28
3
3
3
3
1
2
ВНИМАНИЕ
