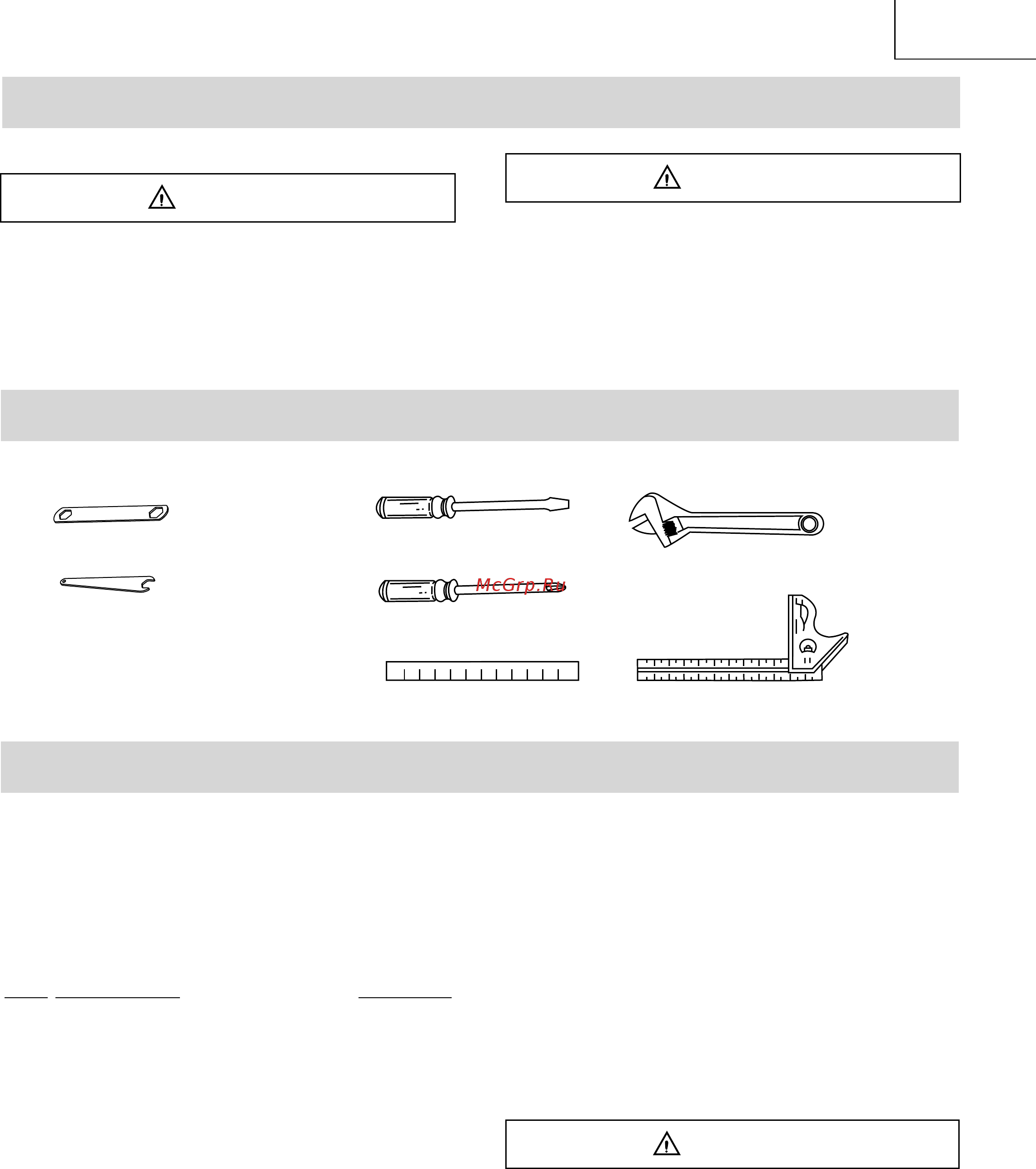

Hitachi C 10 RE [7/45] Table of loose parts
![Hitachi C 10 RE [7/45] Table of loose parts](/views2/1638498/page7/bg7.png)
– 7 –
English
UNPACKING AND CHECKING CONTENTS
Separate all parts from packing materials. Check each
part with the illustration on the next page and the “Table
of Loose Parts” to make certain all items are accounted
for before discarding any packing material.
TABLE OF LOOSE PARTS
ACCESSORIES AND ATTACHMENTS
RECOMMENDED ACCESSORIES
Visit your Hardware Department or see the Power
and Hand Tools Catalog to purchase recommended
accessories for this power tool.
WARNING
To avoid the risk of personal injury:
• Do not use molding head set with this saw.
• Do not modify this power tool or use accessories
not recommended by Store.
WARNING
TOOLS NEEDED FOR ASSEMBLY
CARTON CONTENTS
ITEM DESCRIPTION QUANTITY
A
Table saw assembly 1
B Riving knife assembly
1
C Riving knife hardware bag 1
D Rip fence
1
E Blade
1
F Blade wrench 2
G Push stick
1
H Mitre gauge
1
I Push stick storage
1
J Handwheel 1
K Rear table extension 1
L Rear table extension bracket 2
M Rear table extension support 2
N Rear table extension hardware bag 1
O Auxiliary fence 1
P Auxiliary fence hardware bag 1
Q Table side extension 2
R Left side table extension support 2
S Right side table extension support 2
T Table side extension hardware bag 1
U Screw 4
V Base cover 1
STAND:
W Leg 4
X Bottom support bracket 4
Y Long upper support 2
Z Short upper support 2
AA Stand hardware bag 1
BB Wheel assembly 4
CC Wheel hardware bag 1
Not Supplied
Medium Screwdriver
#2 Phillips Screwdriver
Straight Edge
Adjustable Wrench
Combination Square
Supplied
Wrench
Wrench
If any part is missing or damaged, do not attempt
to assemble the table saw, plug in the power cord,
or turn the switch ON until the missing or damaged
part is obtained and is installed correctly.
NOTE: To make assembly easier, keep contents of box
together. Apply a coat of automobile wax to the table.
Wipe all parts thoroughly with a clean dry cloth. This will
reduce friction when pushing the workpiece.
WARNING
