17. Монтаж двухходового

предохранительного клапана

Установку может производить только профессионально подготовленный специалист. Для над-

лежащего функционирования термостатического двухходового предохранительного клапана

при его монтаже необходимо соблюдать установленные требования, а также учесть обозна-

чение направления протока, обозначенного на корпусе клапана. Предохранительный клапан

всегда устанавливается непосредственно на котел: либо в левой верхней части котла, либо

на выходном трубопроводе котла. При установке клапана необходимо проконтролировать,

чтобы при монтаже на штуцер 3/4“ было обеспечено полное погружение термостатического

элемента клапана. После установки клапана на штуцер «С» (рис. 3) присоединяется отводя-

щий трубопровод, по которому горячая вода будет сливаться из котла в канализацию. В месте

«A» (рис. 3 и 4) подсоединяется вход охлаждающей воды, которая, после включения клапана

в работу, обеспечит охлаждение котла. На входе охлаждающей воды должен быть установлен

фильтр для задержания механических загрязнений. К штуцеру «B» (рис. 3) присоединяется

трубопровод, который подключается обратно к системе отопления (рис. 4).

Клапан должен быть установлен в соответствии с рис. 4, т.е. выход «С» (выход в канализа-

цию) должен быть направлен вниз.

Регулярный контроль и уход

Контроль предохранительного клапана осуществляется не реже чем 1 раз в год. При этом

необходимо провернуть головку предохранительного клапана, чтобы удалить загрязнения,

осаждающиеся в клапане, и вычистить фильтр на входе охлаждающей воды.

G 3/4"

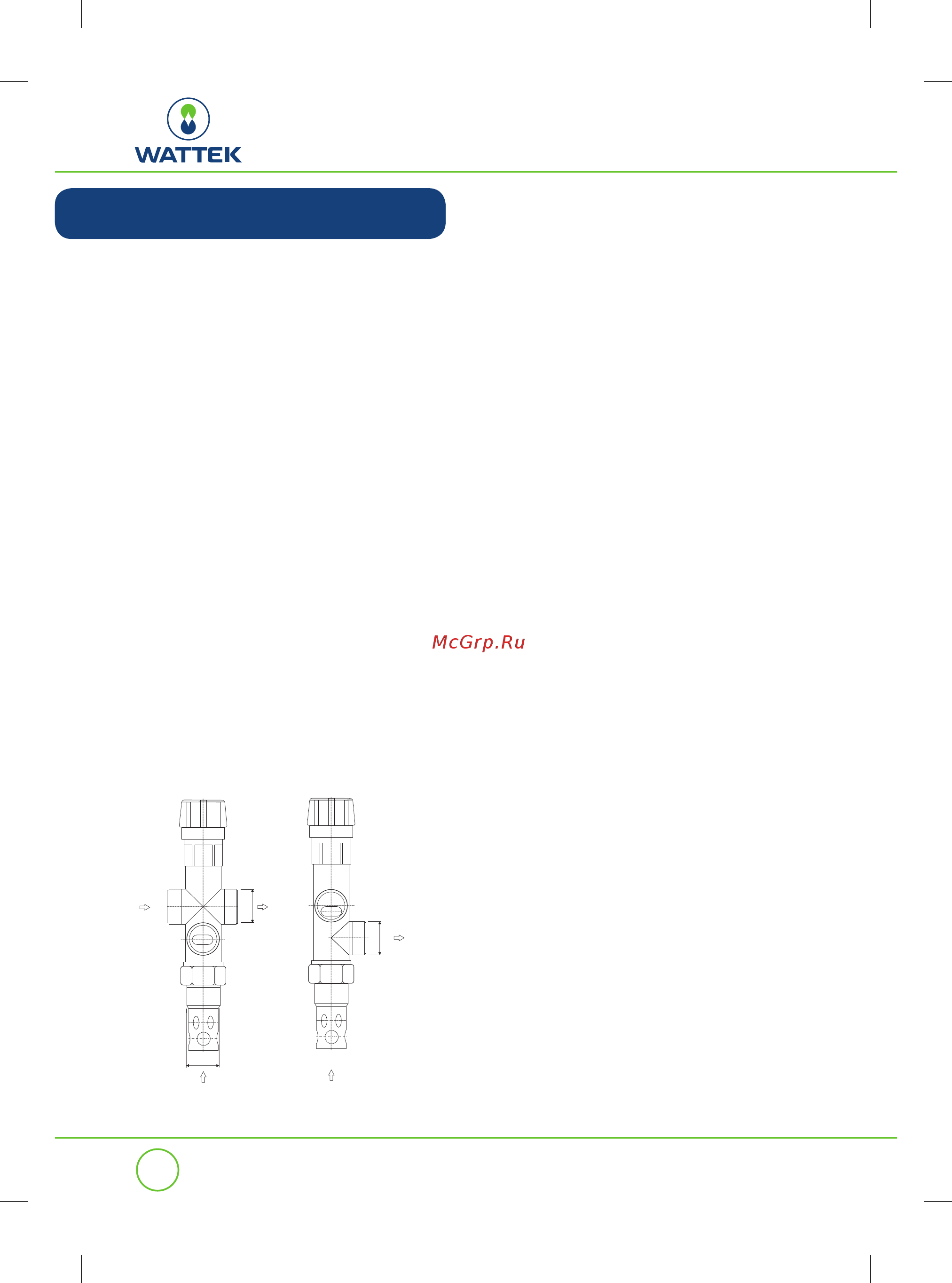

Р и с . 3 . Д в у х х о д о в о й п р е д о х р а н и т е л ь н ы й

клапан DBV 1

A – вход холодной воды

B – выход в котел

С – выход в канализацию

D – вход от котла
