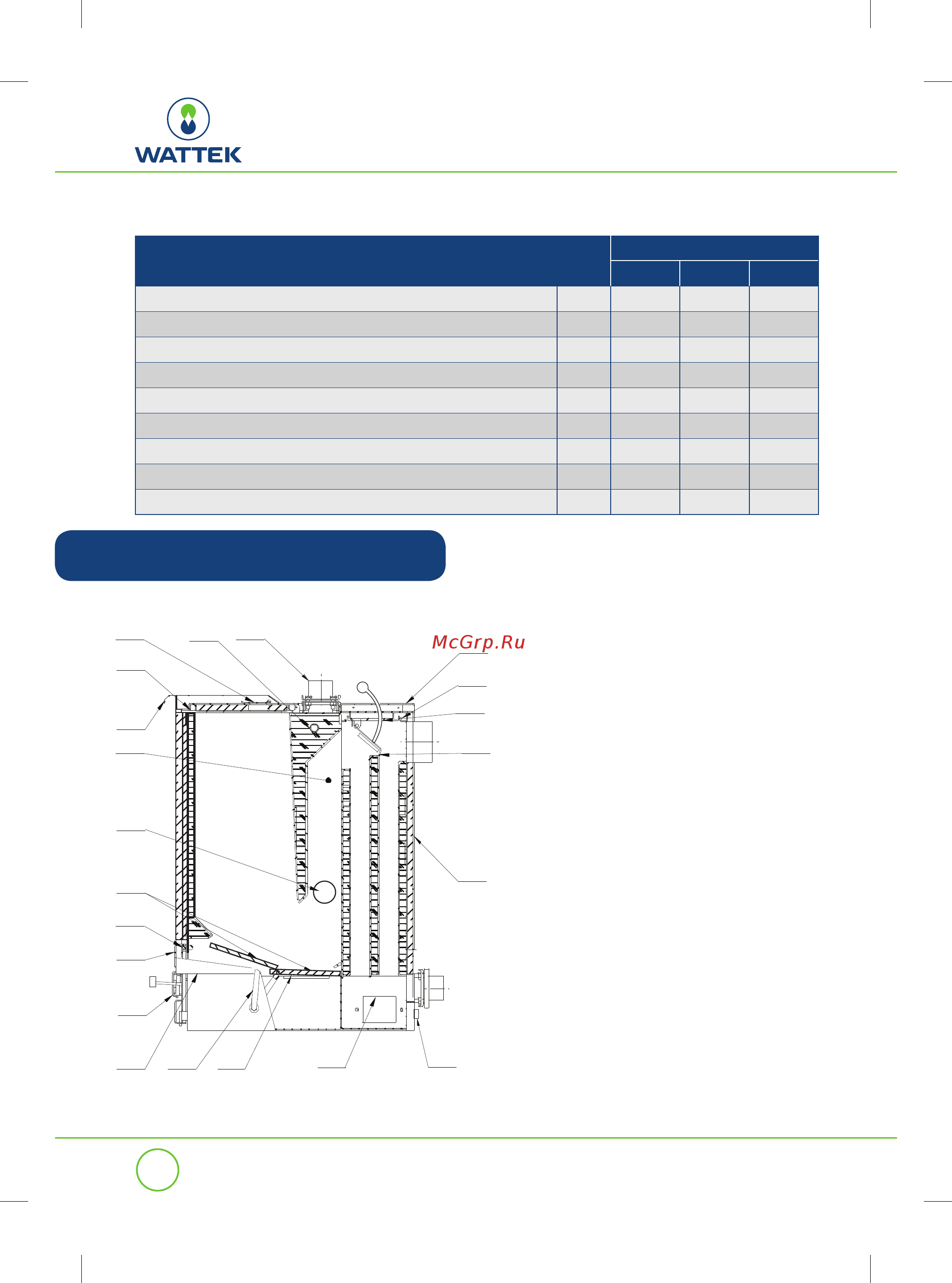

Wattek PRIMTEK 22D PRIMTEK 22D [6/32] Схематический разрез котла

Фланец выхода отопительной воды 2 штуцер предохранительного клапана 3 воздушная заслонка верхняя 4 уплотнительный шнур загрузочной дверцы 5 загрузочная дверца 6 камера сгорания 7 заслонка вторичного воздуха 8 колосник 9 уплотнительный шнур дверцы зольника 10 дверца зольника 11 заслонка воздуха горения нижняя 12 боковой кожух 13 рычаг колосника 14 зольник 15 дверца для удаления сажи 16 сливной кран 17 задний кожух 18 заслонка розжига 19 рычаг заслонки розжига 20 уплотнительный шнур крышки теплообменника 21 крышка теплообменника 22 фланец входа отопительной воды 6

Технические параметры при сжигании дерева 7

Принадлежности котла 8

Подбор котла 9

Установка котла 9

Расположение котла 10

Присоединение к отопительной системе 11

Присоединение котла к дымоходу 11

Котел может присоединяться только к отдельному дымовому каналу дымовой трубе с необ ходимой тягой трубы которая является одним из важных условий правильной работы котла 12

Монтаж терморегулятора мощности trv 12

Обязательной оснасткой котлов primtek d является терморегулятор мощности trv кото рый поставляется в качестве принадлежности и включен в цену изделия как правило его установку производит специализированная монтажная фирма в соответствии с инструкци ей изготовителя trv в подготовленное заглушенное отверстие диаметром g3 4 на правой боковой части котла сверху trv соединяется металлической цепочкой с заслонкой первич ного воздуха 12

Присоединение котла к дымовому каналу должно быть выполнено по стандарту csn73 4201 и в соответствии с противопожарными требованиями 12

Присоединение котла к трубе 12

Рекомендованная высота дымовых труб 12

Эти данные являются ориентировочными тяга дымовой трубы зависит от ее поперечного сечения высоты шероховатости внутренних поверхностей стенок и разницы температур продуктов сгорания и наружного воздуха наиболее подходящими являются теплоизолиро ванные дымовые трубы с металлической вставкой действительную величину тяги должна измерить монтажная организация 12

Монтаж термоманометра 13

Устройство для отведения избыточного тепла 13

Монтаж двухходового предохранительного клапана 14

Detail a 15

Detail b 15

Сборка котла установка кожухов 16

Розжиг 18

Обслуживание 19

Очистка и уход 20

Работа котла 20

Образование конденсата и отложения дегтя в котле 21

Предупреждение 21

Безопасность эксплуатации котла 22

Ремонт 22

В остальных случаях необходимо обеспечить устранение возможных дефектов и неисправ ностей изготовителем котла или сервисной организацией 23

Дефекты и их устранение 23

Ликвидация тары 23

Тару ликвидируйте посредством сдачи в пункт приема металлов 23

Гарантия 24

Нормы безопасности и другие законодательные акты 24

Горючесть строительных материалов извлечение из стандарта csn73 0823 25

Монтаж и применение напорных расширительных баков для стальных котлов до 50 квт по стан дарту csn07 0245 применение напорных расширительных баков в системах отопления имеет много преиму ществ главным из которых является предупреждение доступа воздуха в систему отопле ния в некоторых системах с напорным расширительным баком вследствие неправильно выполненного расчета происходило возрастание давления до большой величины после длительных испытаний котлов предложен способ расчета размера напорного расшири тельного бака с учетом максимального перепада давления который при динамической на грузке не может повредить котел этот перепад давления для стальных котлов установлен на 50 кпа при монтаже напорных расширительных баков к стальным котлам мощностью до 50 квт необходимо соблюдать приведенные ниже принципы в случае несоблюдения некоторых из этих принципов изготовитель не признает претензии на котел поврежден ный в результате работы с неправильно спроектированным и установленным напорным расш 25

Подводящий к напорному расширительному баку трубопровод должен быть как можно короче без затворов с возможностью температурного расширения расширительный бак должен быть расположен таким образом чтобы не могло происходить его нагрева ние лучистым теплом 25

Приложения 25

Гарантийные обязательства не распространяются на повреждения полученные в результате 28

Гарантийный талон условия предоставления гарантийного обслуживания 28

Для подтверждения покупки изделия в случае гарантийного ремонта или при предъявлении иных предусмотренных законом требований необходимо иметь полностью заполненный гарантийный талон 28

Неисправные детали узлы изделия в течение гарантийного периода бесплатно ремонтиру ются или заменяются новыми служба сервиса оставляет за собой право решения вопроса о целесообразности их замены или ремонта заменяемые детали узлы переходят в собствен ность службы сервиса 28

При покупке изделия требуйте проверки его внешнего вида в вашем присутствии и запол нения гарантийного талона 28

Производитель гарантирует работу изделия в соответствии с техническими характеристика ми приведенными в паспорте кроме нагревательных элементов в течение 36 месяцев со дня ввода в эксплуатацию при наличии акта о вводе изделия в эксплуатацию при условии что со дня покупки прошло не более 6 месяцев иначе гарантийный срок исчисляется со дня продажи гарантийный срок эксплуатации нагревательных элементов составляет 12 месяцев 28

Расходы связанные с компенсацией ущерба нанесенного другому оборудованию или иму ществу покупателя в результате неисправностей дефектов возникших в гарантийный пе риод производитель не возмещает 28

Гарантийный талон условия предоставления гарантийного обслуживания 29
