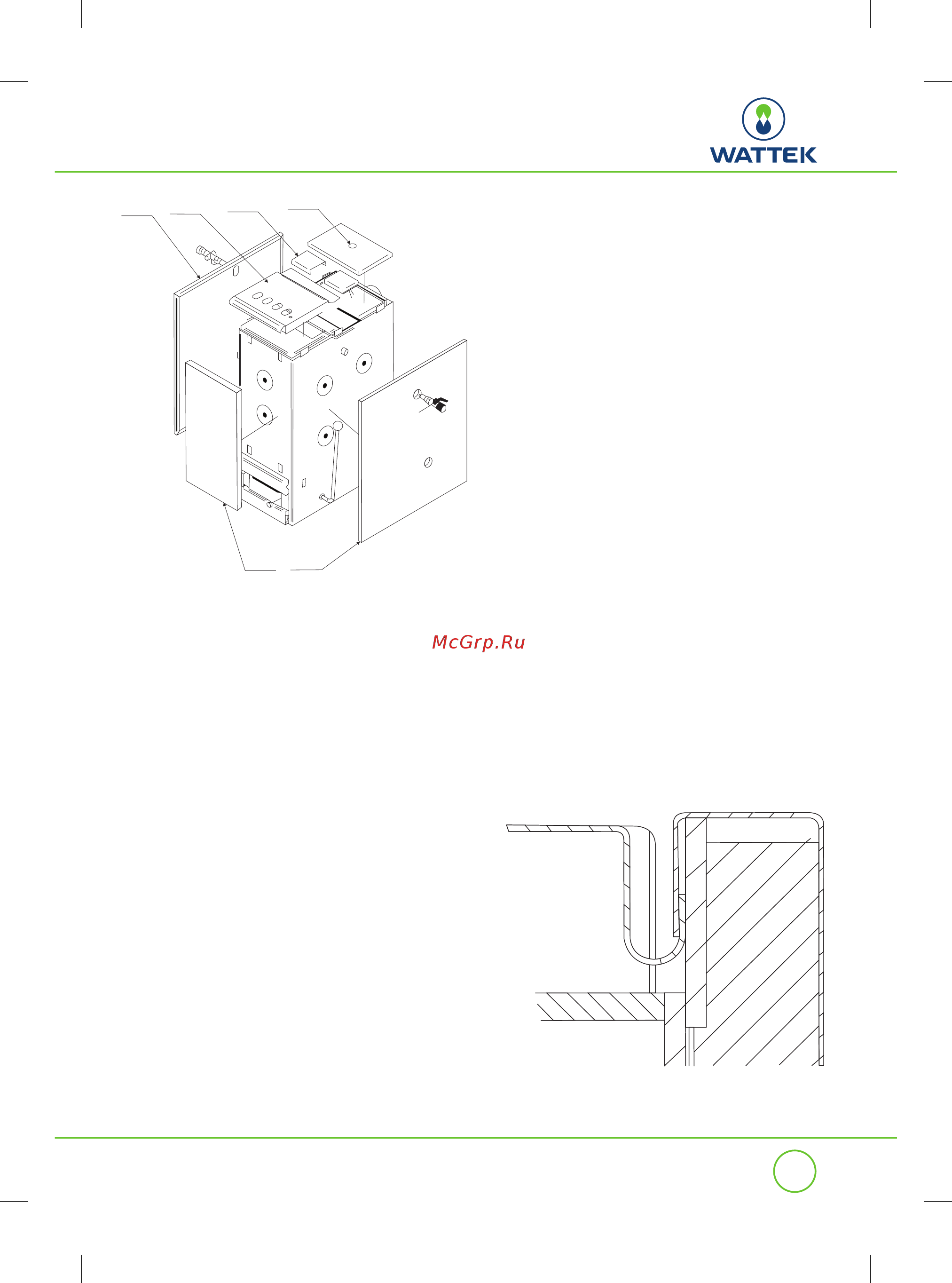

Рис. 6

a) на загрузочную дверцу установить кожух

загрузочной воронки поз. 1 на рис. 6 и

привинтить его сбоку четырьмя саморе-

зами в предварительно просверленных

отверстиях;

b) монтаж кожуха теплообменника, поз. 2 на

рис. 6, выполнить таким же образом, как

указано в пункте «а»;

c) центральные кожухи поз. 3 на рис. 6 вло-

жить ровной частью под фланец и отжать

к краю котла (см. деталь закрепления цен-

тральных кожухов на рис. 6);

d) передний кожух поз. 4 на рис. 6 устано-

вить более широким подвесным краем

под нижние захваты на корпусе, прижать

его к котлу и задвинуть в верхние захваты;

e) установку боковых кожухов поз. 4, 5 на

рис. 6 выполняем таким же образом, как

указано в пункте «d». При установке кожу-

хов в верхние захваты проследите за тем,

чтобы верхний подвесной край вошел в

желобок центрального кожуха поз. 3 на

рис. 6 и за счет этого был закреплен (см. де-

таль закрепления центральных кожухов на

рис. 7).

Примечание:

Перед монтажом кожуха рекомендуется

большой отверткой слегка отогнуть нижние

захваты кожухов. Захват отгибаем таким об-

разом, чтобы между нижней гранью захвата

и корпусом котла возник зазор величиной

приблизительно 2–3 мм. За счет этого облег-

чается монтаж кожуха. Рис. 7
