Э Л Е К Т Р О Т Е Х Н И Ч Е С К А Я К О М П А Н И Я М Е А Н Д Р

ЗАО "МЕАНДР", 196240, СПб, 5-й Предпортовый проезд, д. 1, т/ф. 8-800-100-4220 (бесплатный по России), +7(812)410 1759 www.meandr.ru info@meandr.ru

МР 19.0330.02 ПС V11.10.23

Устройство защиты УЗМ-3-63К

ТУ 3425−003−31928807−2014

руководство по эксплуатации

 Двухпороговая защита от перенапряжения (порог/задержка срабатывания):

> 265В / 0.2с

> 300В / 20мс

 Двухпороговая защита от снижения напряжения (порог/задержка срабатывания):

< 170В / 10с

< 130В / 100мс

 Контроль обрыва, асимметрии и чередования фаз

 Контроль частоты сети 45-55Гц

 Встроенная варисторная защита от высоковольтных импульсных выбросов

напряжения

 Переключаемая задержка включения от 2с до 8мин

 Клеммы дистанционного управления

Назначение

Устройство защиты УЗМ-3-63К (далее устройство) предназначено для отключения нагрузки от трёхфазной сети с нейтралью

при аварийных ситуациях. А именно при напряжении выше или ниже установленных порогов, обрыве любой из трех фаз или

нейтрали, асимметрии фаз, при нарушении чередования фаз и отклонении частоты сети (важно при питании от генератора).

Устройство так же защищает нагрузку от высоковольтных импульсов в сети встроенными варисторами. Устройство имеет воз-

можность коммутировать нагрузку цепью внешнего управления.

Внимание! Разрушение или деградация варистора не является гарантийным случаем.

Устройство не заменяет другое оборудование защиты: автоматические выключатели, УЗИП, УЗО и т.д.

Конструкция

Устройство является разновидностью реле контроля трёхфазного напряжения со встроенным силовым трёхфазным поляризо-

ванным реле. Устройство питается от измеряемого напряжения.

Внимание! При работе устройства коммутируются три фазы. Нулевой проводник не коммутируется.

Устройство устанавливается на DIN рейку шириной 35 мм (ГОСТ Р МЭК 60715-2003). Клеммы винтовые, доступ к головкам

винтов со стороны лицевой панели.

На лицевой панели расположены:

 Поворотный переключатель "Uмакс" установки порога максимального значения напряжения;

 Поворотный переключатель "Uмин" установки порога минимального значения напряжения;

 Поворотный переключатель "Время включения", устанавливает задержку включения нагрузки tвкл;

 Индикаторы фаз "L1, L2, L3". Индикаторы двухцветные: зелёный - нормальное напряжение фазы. красный - не нормальное;

 Красный индикатор "U>", показывает выход напряжения за установленный порог Uмакс или наличие др. аварий (см. табл.

№1 индикация);

 Красный индикатор "U<", показывает выход напряжения за установленный порог Uмин или наличие др. аварий (см. табл.

№1 индикация);

 Жёлтый индикатор " " (реле), показывает подключение нагрузки к сети.

Работа устройства

При подаче питания устройство начинает контролировать сетевое напряжения. Если напряжение сети находится между верх-

ним Uмакс и нижним Uмин порогом срабатывания и все остальные контролируемые параметры сети находятся в норме, начина-

ется отсчет времени включения tвкл. Если до окончания отсчета времени включения не возникнет аварийных ситуаций в сети,

произойдет подключение нагрузки.

При выходе напряжения сети за установленные пороги срабатывания или при возникновении другой аварии, устройство отсчи-

тывает соответствующую задержку срабатывания. Если авария сохраняется дольше задержки срабатывания, произойдет отклю-

чение нагрузки от сети. После нормализации напряжения устройство начинает отсчет времени включения tвкл, по окончании

которого произойдет подключение нагрузки. Если в процессе отсчета произойдёт аварийная ситуация, отсчет времени сбросит-

ся.

Для дистанционного управления устройством используются клеммы Y1 и Y2, коммутация производится сухим контактом. При

их размыкании происходит отключение нагрузки от сети без задержки, а при замыкании подключение, так же без задержки.

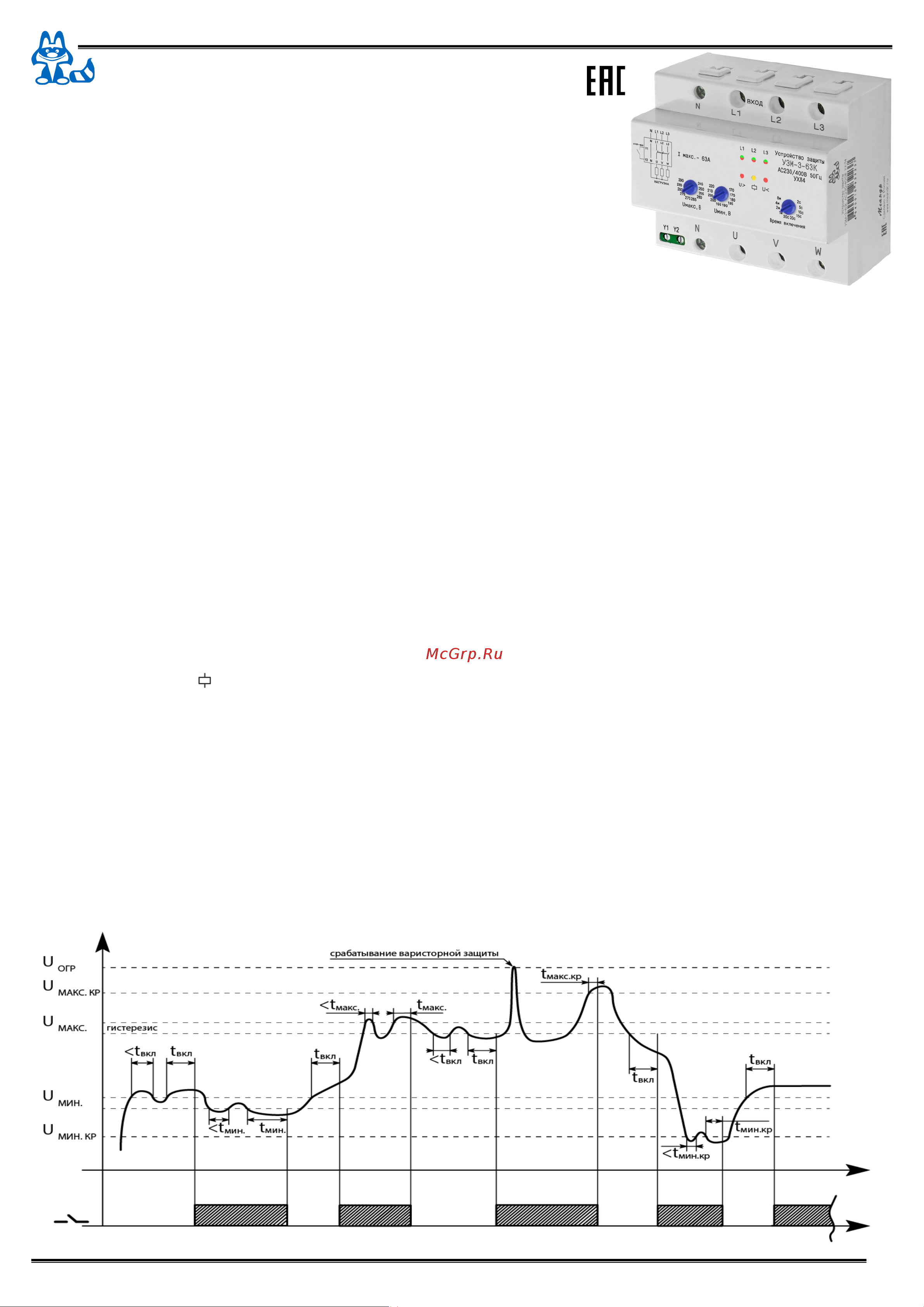

Рис.1а. Защита по напряжению (по любой фазе)
