МР 19.0330.02 ПС V11.10.23

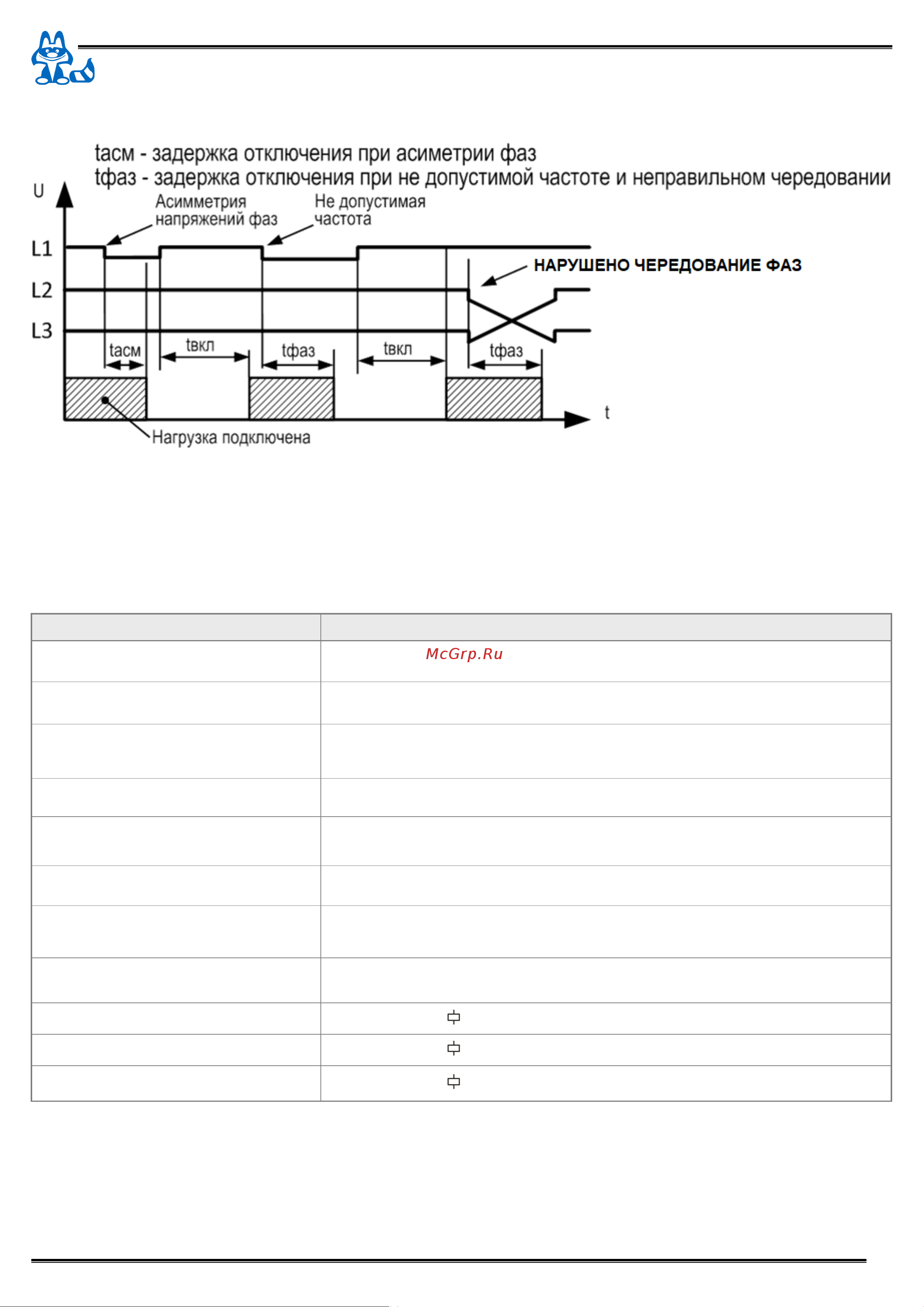

Рис. 1б. Контроль трёхфазного напряжения

Вид аварии или состояние реле Состояние индикаторов

Напряжение на любой из фаз выше

порога Uмакс

- Индикаторы фаз включены красным на фазе/фазах с превышенным напряжением

- Индикатор аварии "U>" включен красным

Напряжение на любой из фаз ниже

порога Uмин

- Индикаторы фаз включены красным на фазе/фазах с пониженным напряжением

- Индикатор аварии "U<" включен красным

Напряжение на одной фазе выше порога

Uмакс, на другой ниже порога Uмин

- Индикаторы фаз включены красным на фазе/фазах с превышенным / пониженным

напряжением

- Индикатор аварии "U>" и "U<" включены красным

Нарушено чередование фаз

- Все индикаторы фаз включены зеленым

- Индикаторы аварии "U<" и "U>" поочередно мигают красным

Асимметрия фаз

- Индикаторы фаз между которыми асимметрия мигают красным/зеленым

- Индикатор аварии "U>" включен красным

Слипание фаз

- Индикаторы слипшихся фаз мигают красным/зеленым

- Индикаторы аварии "U<" и "U>" поочередно мигают красным

Выход частоты за допустимые пределы

- Все индикаторы фаз включены зеленым

- Индикаторы аварии "U<" и "U>"

одновременно мигают красным

Устройство выключено дистанционно

- Все индикаторы фаз включены зеленым

- Индикаторы аварии "U<" и "U>" и индикатор реле одновременно часто мигают

Силовое реле включено

- Индикатор реле " " включен желтым

Силовое реле выключено

- Индикатор реле " " выключен

Отсчет времени включения или выключе-

ния силовое реле

- Индикатор реле " " мигает желтым

Таблица №1. Индикация
