Э Л Е К Т Р О Т Е Х Н И Ч Е С К А Я К О М П А Н И Я М Е А Н Д Р
ЗАО "МЕАНДР", 196240, СПб, 5-й Предпортовый проезд, д. 1, т/ф. 8-800-100-4220 (бесплатный по России), +7(812)410 1759 www.meandr.ru info@meandr.ru
МР 19.0330.02 ПС V11.10.23
3

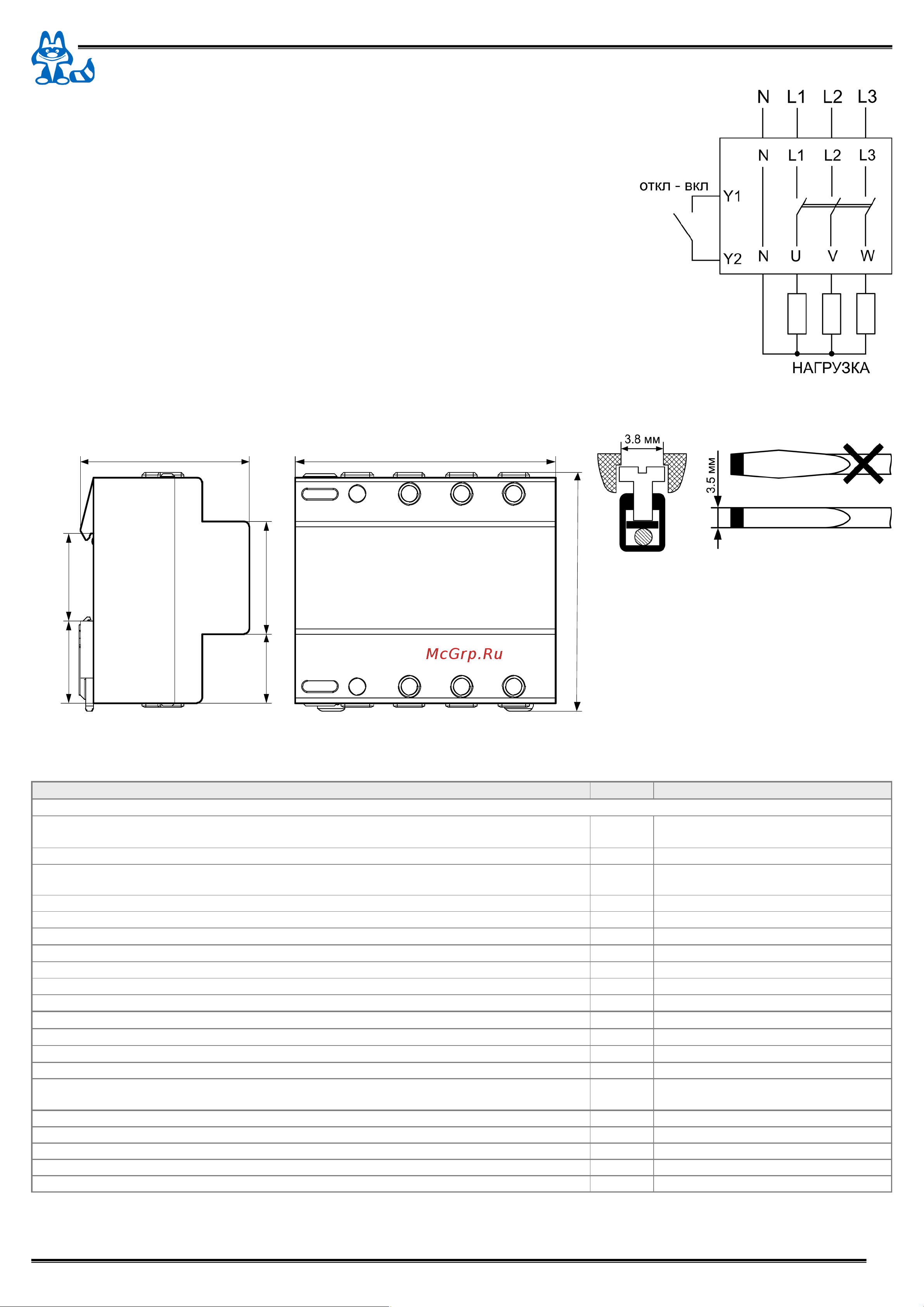

Габаритные размеры
Подключение
Рис. 2
Важно!
Момент затяжки винтовых клемм:
для клемм управления Y1 и Y2 0.4 Нм
для силовых клемм 3 Нм
Для клемм Y1 и Y2
Следует использовать отвертку
0.6 х 3.5 мм
Повреждение кромок отверстий под винты
приведёт к отказу в гарантийном ремонте.
28
33
105
95
69
45
35
N
N
L1
L2
L3
U
V W
Y1 Y2
Рис. 3
Технические характеристики
Таблица 2.
Параметр Ед.изм. УЗМ-3-63К
Параметры защиты
Uмакс, порог отключения нагрузки при повышении напряжения выше нормального В
245, 250, 255, 260, 265,
270, 275, 280, 285, 290
tмакс, задержка отключения по порогу Uмакс с 0.2
Uмин, порог отключения нагрузки при снижении напряжения ниже нормального В
170, 175, 180, 185, 190,
195, 200, 205, 210, 220
tмин, задержка отключения по порогу Uмин с 10
Точность установки порогов Uмакс и Uмин В ±3
Гистерезис срабатывания Uмакс и Uмин % 2,5
Uмакс. кр, порог ускоренного отключения при критически высоком напряжении В 300
tмакс. кр, задержка отключения по порогу Uмакс. Кр мс 30
Uмин. кр, порог ускоренного отключения при критически низком напряжении В 110
tмин. кр, задержка отключения по порогу Uмин. кр мс 100
Разброс напряжений по фазам, не более % 35
Допустимая частота Гц (45 ... 55) ±0.5
tфаз, задержка отключения по частоте и чередованию фаз мс 200
tасм, задержка отключения по асимметрии фаз мс 100
tвкл, задержка включения
2с, 5с, 10с, 15с, 20с, 30с, 1мин,
2мин, 4мин, 8мин
Варисторная защита
Уровень ограничения напряжения при токе помехи 100А, не более кВ 1.2
Макс. энергия поглощения (одиночный импульс 10/1000мкс) Дж 200
Макс. ток поглощения (одиночный импульс 8/20мкс) А 6000
tогр, время срабатывания варистора, не более нс 25
Подключение проводников к клеммам производится согласно действующим требова-
ниям ПУЭ.
Рекомендуется использовать для силовых клемм сечения медных проводников не
менее 4мм
2
и 8мм
2
алюминиевых.
Если функция управления по входу Y1-Y2 не используется, клеммы Y1-Y2 должны
быть замкнуты.
ВНИМАНИЕ!
Клеммы L1, L2, L3 должны подключаться к источнику напряжения.
Коммутация по всем фазам происходит одновременно.
Клеммы N равнозначны. Подключение хотя бы одного проводника нейтрали к клемме
N - обязательно. Нулевой проводник нагрузки допускается подключать не к устройству,
а к нулевой шине щита.
Для реализации функции варисторной защиты нулевой проводник должен иметь се-
чение не менее сечения фазного. Ток нулевого проводника нагрузки должен проходить
через устройство.
продолжение на следующей странице
