SLIM UB 80-120 INOX Руководство для технического персонала
10 Бойлер для производства горячей бытовой воды
5. Гидравлический комплект для присоединения бойлера к котлу
(поставляется отдельно).
Данный гидравлический комплект позволяет легко подсоединить бойлер к котлу модели SLIM. Бойлер может быть
расположен справа или слева от котла.
Для правильного подсоединения бойлера руководствуйтесь нижеприведенным рисунком и инструкциями,
прилагаемыми к комплекту.

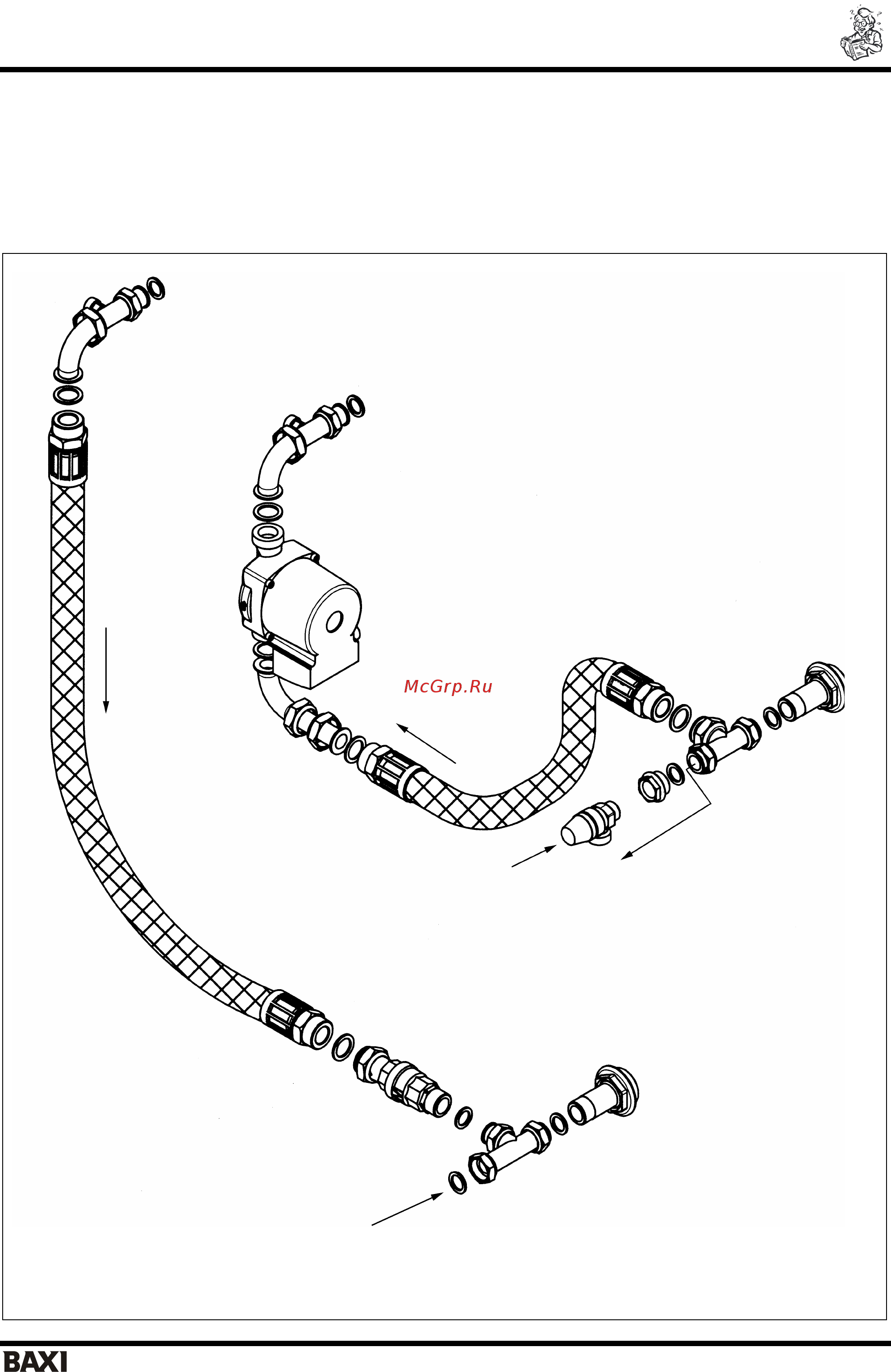

Рис.2 Гидравлический присоединительный комплект (поставляется отдельно).
Котел
Возврат из системы отопления
Присоединение возврат из
системы отопления – выход
из змеевика бойлера
Выход из змеевика бойлера
Вход в змеевик бойлера
Котел
Подача в систему отопления
(модели без насоса)
Использовать при
установке с насосом
Присоединение подача в
систему отопления – вход в
змеевик бойлера
