SLIM UB 80-120 INOX Руководство для технического персонала
13 Бойлер для производства горячей бытовой воды
7. Подсоединение программируемого таймера системы ГВС.
В бойлерах предусмотрена возможность установки программируемого таймера диаметром 62 мм; таймер позволяет
программировать режим работы котла в контуре ГВС (с установкой программ на день или на неделю).
Для установки программируемого таймера действовать следующим образом:
• Снять верхнюю крышку бойлера, потянув ее вверх.
• Обрезать кусачками крепления декоративной крышки.
• Установить программируемый таймер, завинтив винты в соответствующие отверстия.
ЭЛЕКТРИЧЕСКОЕ ПОДСОЕДИНЕНИЕ ПРОГРАММАТОРА СИСТЕМЫ ГВС
• Обесточить котел при помощи двухполюсного выключателя.
• Снять верхнюю крышку котла, потянув ее вверх, затем открыть переднюю дверцу, потянув ее за углы.
• Отвинтить винты, которые удерживают панель управления, и наклонить панель управления вперед.
• Отвинтить винты и вынуть блок электропитания.
• Удалить желтый мостик с клеммной колодки М2 котла (контакты 5 - 6) и подсоединить контакты «общий» и
«нормально открытый» программатора системы ГВС к клеммной колодке (используя кабель типа «HAR VV – F»
2x0.75 мм
2
).
• Соединительный кабель провести через специальные кабеледержатели.
Подсоединение должно быть выполнено при помощи кабеля с двумя жилами, присоединенного к двухполюсному
выключателю (контакты L-N).
При работе программируемого таймера от батареек кабель питания не требуется.
Для правильного подключения используйте также электрическую схему, приведенную на рис.5.

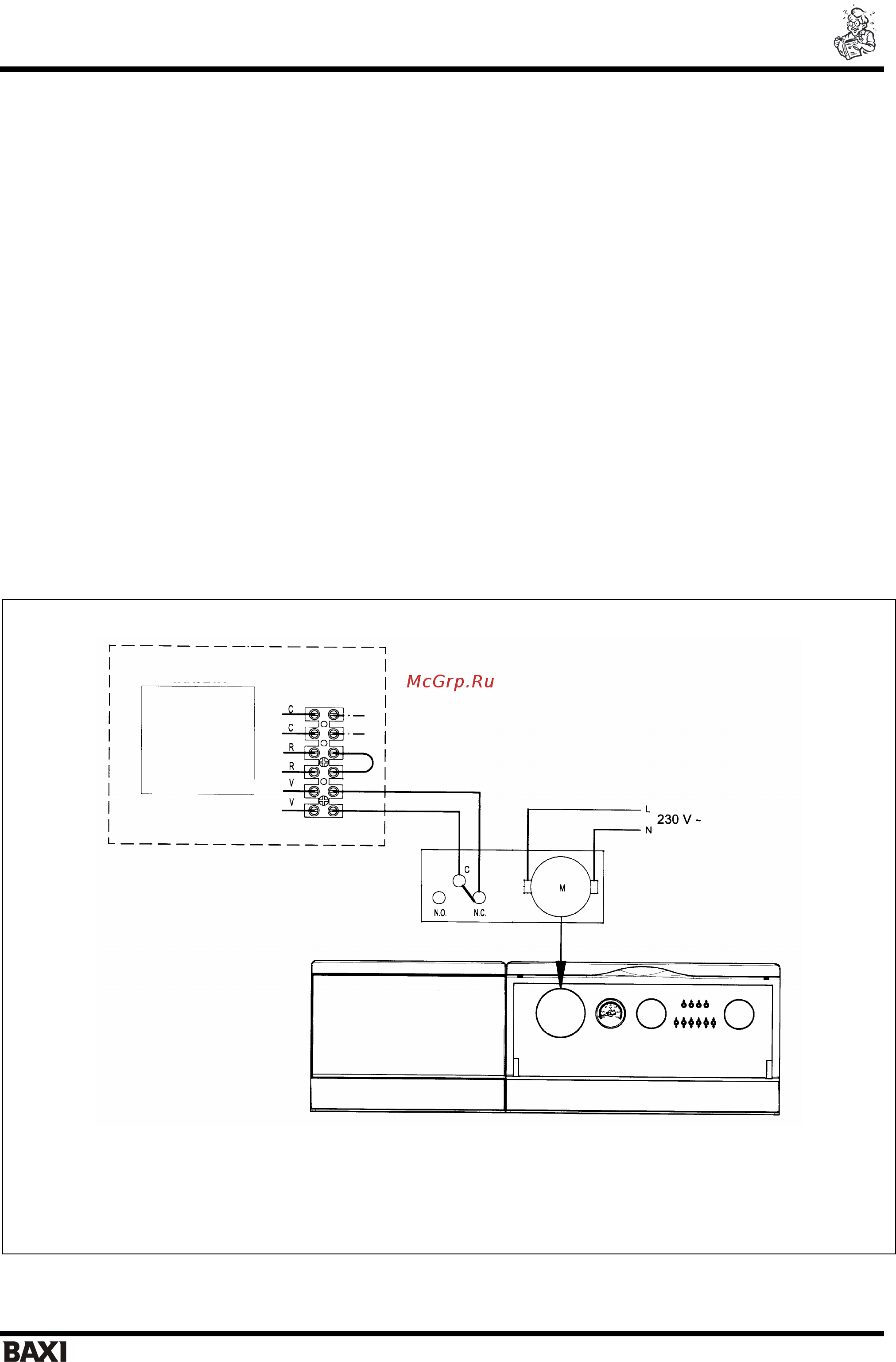

Рис. 5 Электрическое подсоединение программатора системы ГВС
электронная плата
КОТЕЛ
клеммная
колодка М2
БОЙЛЕР
ПРОГРАММИРУЕМЫЙ
ТАЙМЕР СИСТЕМЫ ГВС
