SLIM UB 80-120 INOX Руководство для технического персонала
9 Бойлер для производства горячей бытовой воды
1. Котел
2. Бойлер
3. Насос котла
5. Подача в систему отопления
6. Возврат из системы отопления
7. Выход горячей бытовой воды
8. Вход холодной воды в бойлер
9. Предохранительный клапан контура ГВС (8 бар)
10. Слив
11. Насос рециркуляции
12. Обратный клапан
13. Узел заполнения системы
14. Радиаторы
15. Точка разбора горячей бытовой воды
16. Труба холодного водоснабжения

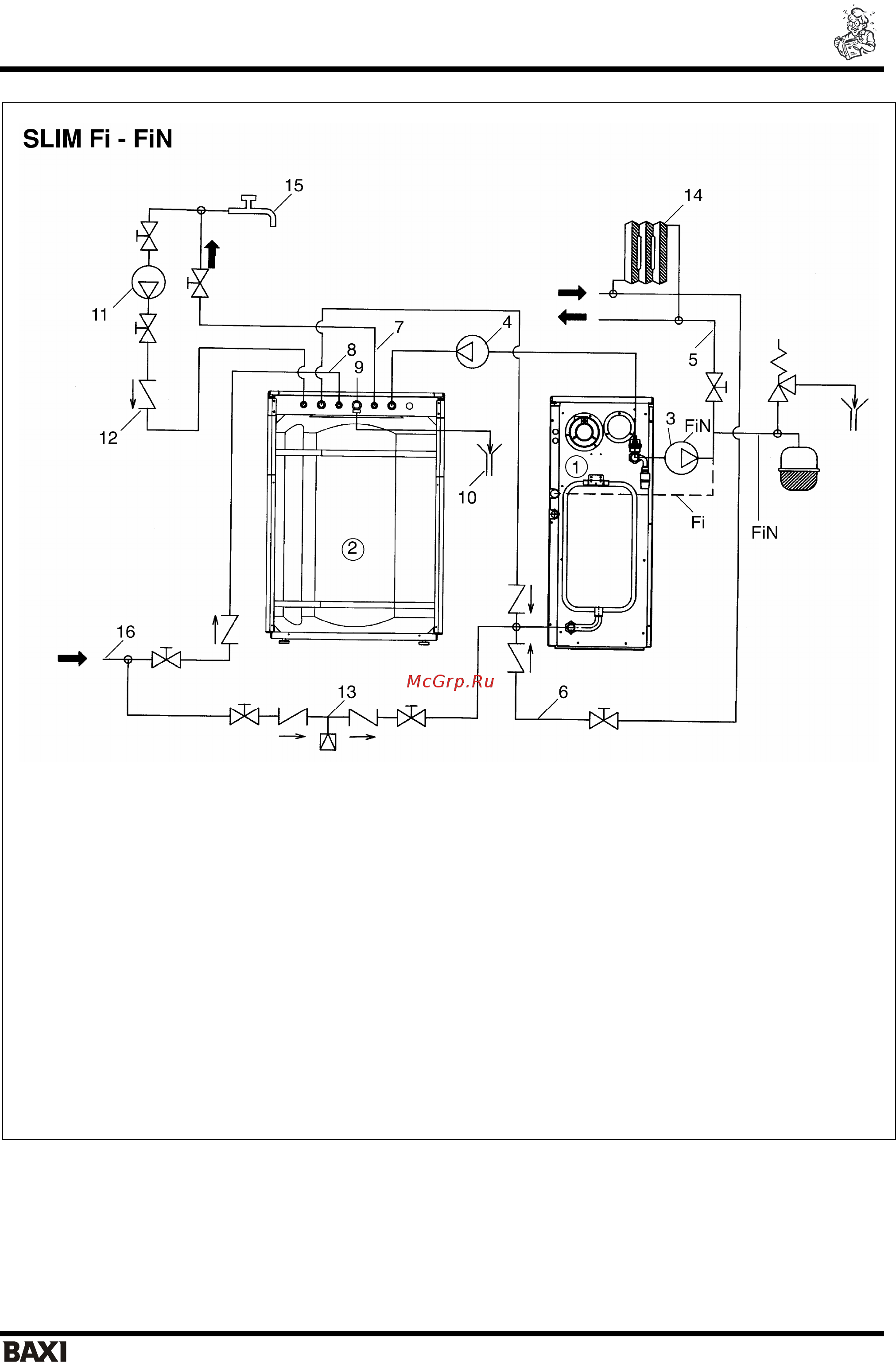

Рис.1б Гидравлическая схема подсоединения бойлера к котлам серии SLIM Fi - FiN
• Для моделей «Fi» используйте подсоединение на подаче бойлера (3/4“ F - внутр. резьба), предварительно
отсоединив заглушку, идущую в комплекте вместе с бойлером.
