SLIM UB 80-120 INOX Руководство для технического персонала

6 Бойлер для производства горячей бытовой воды

Руководство для технического персонала

Нижеприведенные технические инструкции разработаны для установщиков, наладчиков и сервисных мастеров,

обслуживающих данный аппарат и, соответственно, содержат информацию по правильной установке, наладке, и

периодическому техническому обслуживанию бойлера.

Инструкции по включению и использованию бойлера содержатся в первой части данного руководства.

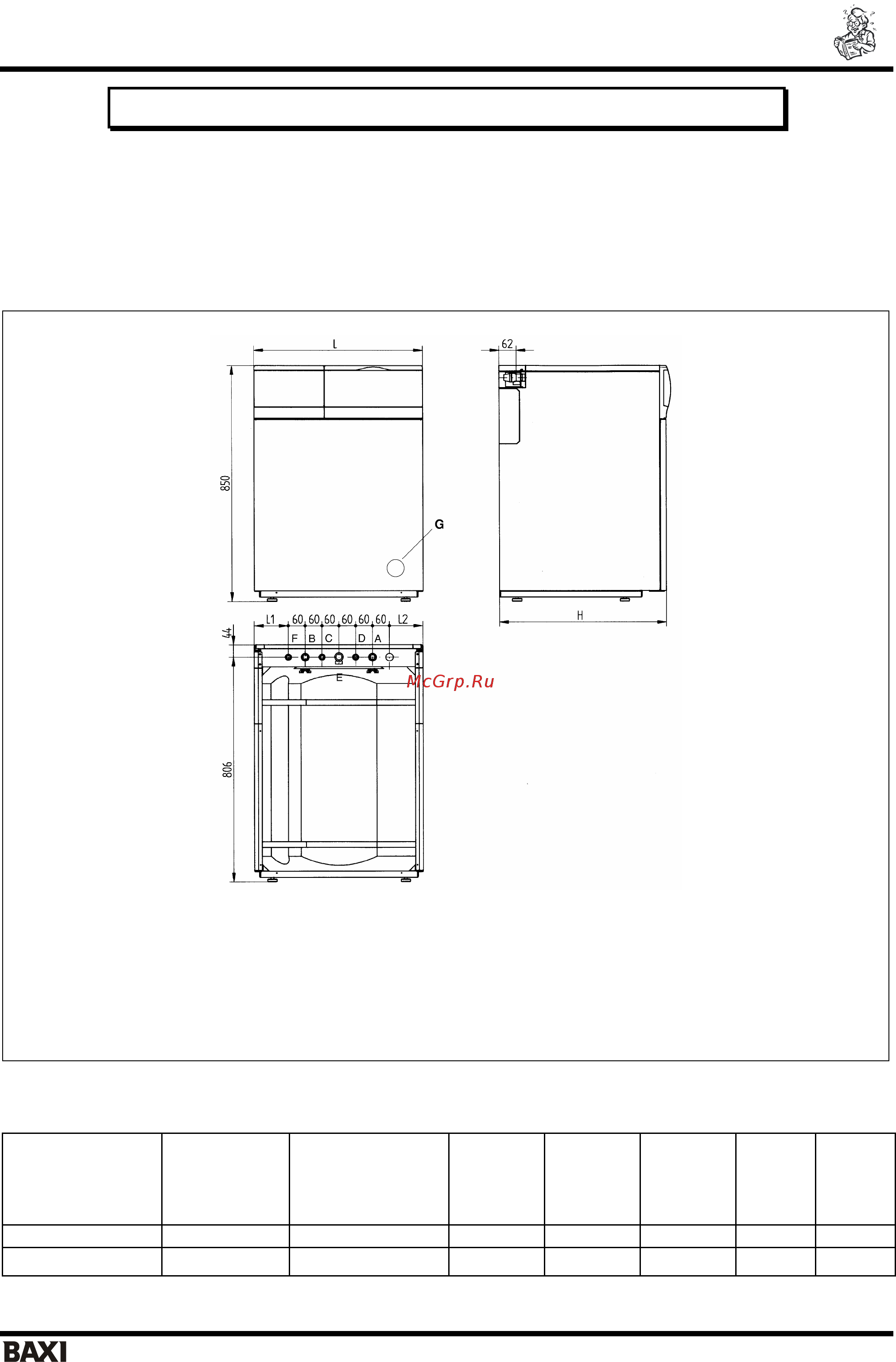

1. Габаритные размеры бойлера

ТАБЛИЦА 1

Модель бойлера Емкость

бойлера

Емкость змеевика

бойлера

Высота Ширина

Глубина

L1 L2

литры литры мм мм мм мм мм

UB 80 INOX

80 3,5 850 450 600 45 45

UB 120 INOX

120 5,5 850 600 600 120 120

А - вход воды контура отопления 3/4” M

В - выход воды контура отопления 3/4” M

С - вход холодной воды1/2” M

D – выход горячей бытовой воды 1/2” M

Е - подсоединение сбросного предохранительного клапана 1/2” F

F - рециркуляция 1/2” М

G - кран слива
