ВНИМАНИЕ!
Перед проведением монтажных работ рекомен-
дуем вписать серийный номер оборудования в
гарантийную карту. Обращаем внимание на не-
обходимость правильного заполнения гарантий-
ной карты после монтажа. Перед началом любых
монтажных или консервационных работ необхо-
димо отключить питание и не допустить включе-
ния напряжения.
Назначение и применение
прибора
Водяные тепловентиляторы (воздушно-отопи-
тельные агрегаты) BHP-W3-15-LN, BHP-W3-25-LN,
BHP-W3-20-S и BHP-W3-30-S предназначены для
обогрева помещений и поддержания необходи-
мого уровня температуры.
Применение: производственные и складские
помещения, оптовые и розничные магазины,
спортивные объекты, теплицы, мастерские, авто-
сервисы и больницы.
Основные преимущества: высокая эффектив-
ность, низкие эксплуатационные затраты, полная
регулировка параметров, быстрый и простой
монтаж.
Принцип работы
Высокоэффективный осевой вентилятор затя-
гивает воздух из помещения и направляет его
через медно-алюминиевый теплообменник с
расширенной поверхностью теплоотдачи, что
гарантирует максимальное увеличение темпе-
ратуры воздуха. Пластиковые направляющие,
установленные после теплообменника, создают
направленный воздушный поток.
Конструкция оборудования
1. Теплообменник: максимальные параметры те-
плоносителя для теплообменника составляют:
150 °С; 1,6 МПа. Медноалюминиевая конструк-
ция состоит из медных трубок – змеевика, а
также алюминиевых ламелей. Присоедини-
тельные патрубки (наружная резьба 3/4") на-
ходятся на задней панели корпуса. В модели
BHP-W3-20-S, BHP-W3-15-LN используется од-
норядный теплообменник, в модели BHP-W3-
30-S, BHP-W3-25-LN двухрядный теплообмен-
Принцип работы
ник.
2. Осевой вентилятор: максимальная рабочая
температура составляет 60 °С, напряжение пи-
тания составляет 230 В~50 Гц. Двигатель имеет
класс защиты IP54. Циркуляция воздуха проис-
ходит при помощи осевого вентилятора, кото-
рый предохраняется защитной сеткой.
3. Корпус состоит из задней и передней панели,
изготовленные из вспененного полипропиле-
на высокой плотности .
4. Направляющие жалюзи дают возможность на-
правления струи теплого воздуха. Оптималь-
ная дальность и направление струи воздуха
достигается при помощи специального профи-
ля лопаток. Возможна индивидуальная регули-
ровка направляющих.
5. Кронштейн дает возможность поворота прибо-
ра в горизонтальной и вертикальной плоско-
сти (см. стр. 7) благодаря чему струя теплого
воздуха будет всегда направлена туда, где не-
обходима.

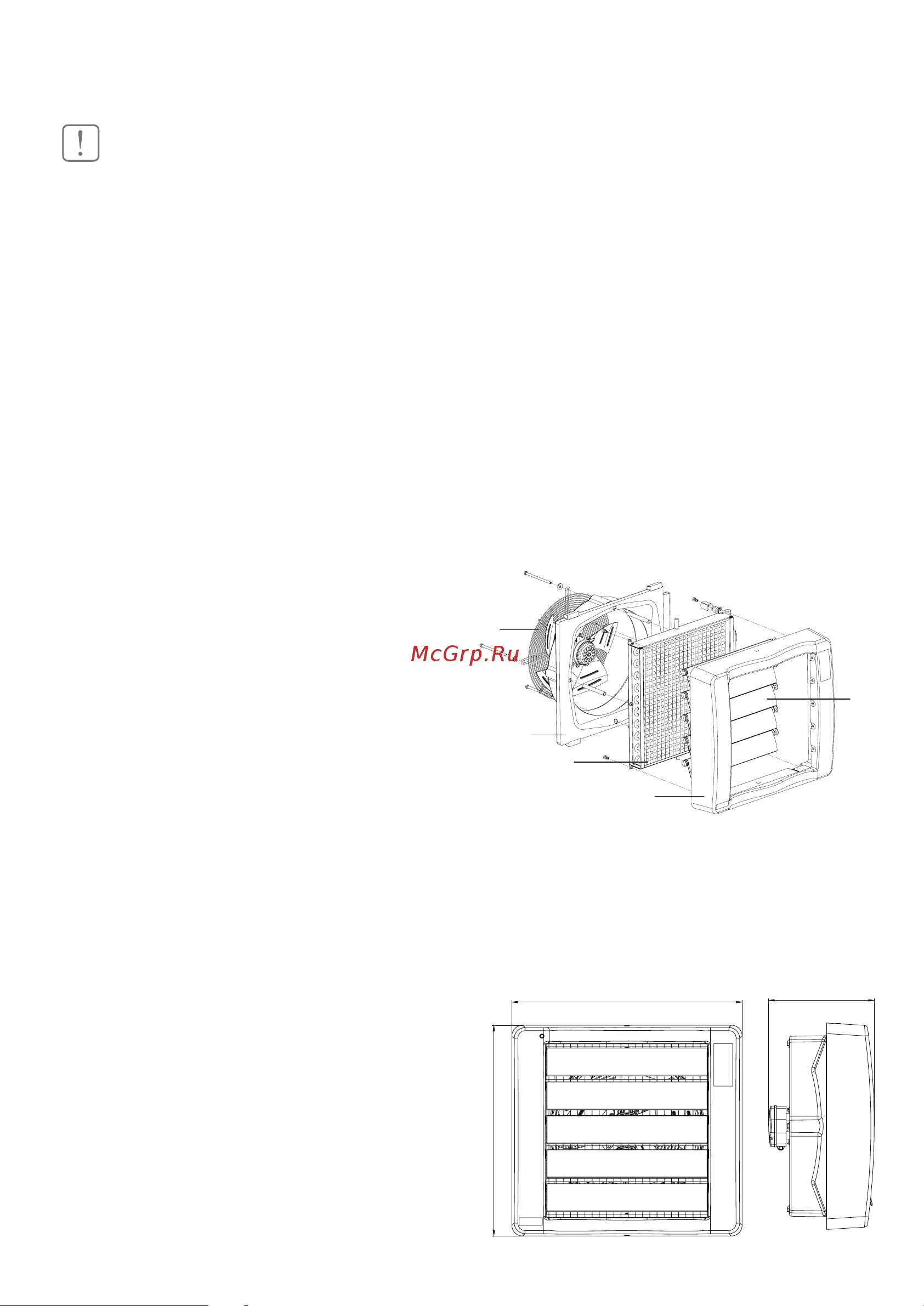

1 – Теплообменник
2 – Осевой вентилятор
3 – Панель задняя
4 – Панель передняя
5 – Направляющие
Основные размеры
300
639
585
2
3
1
4
5
