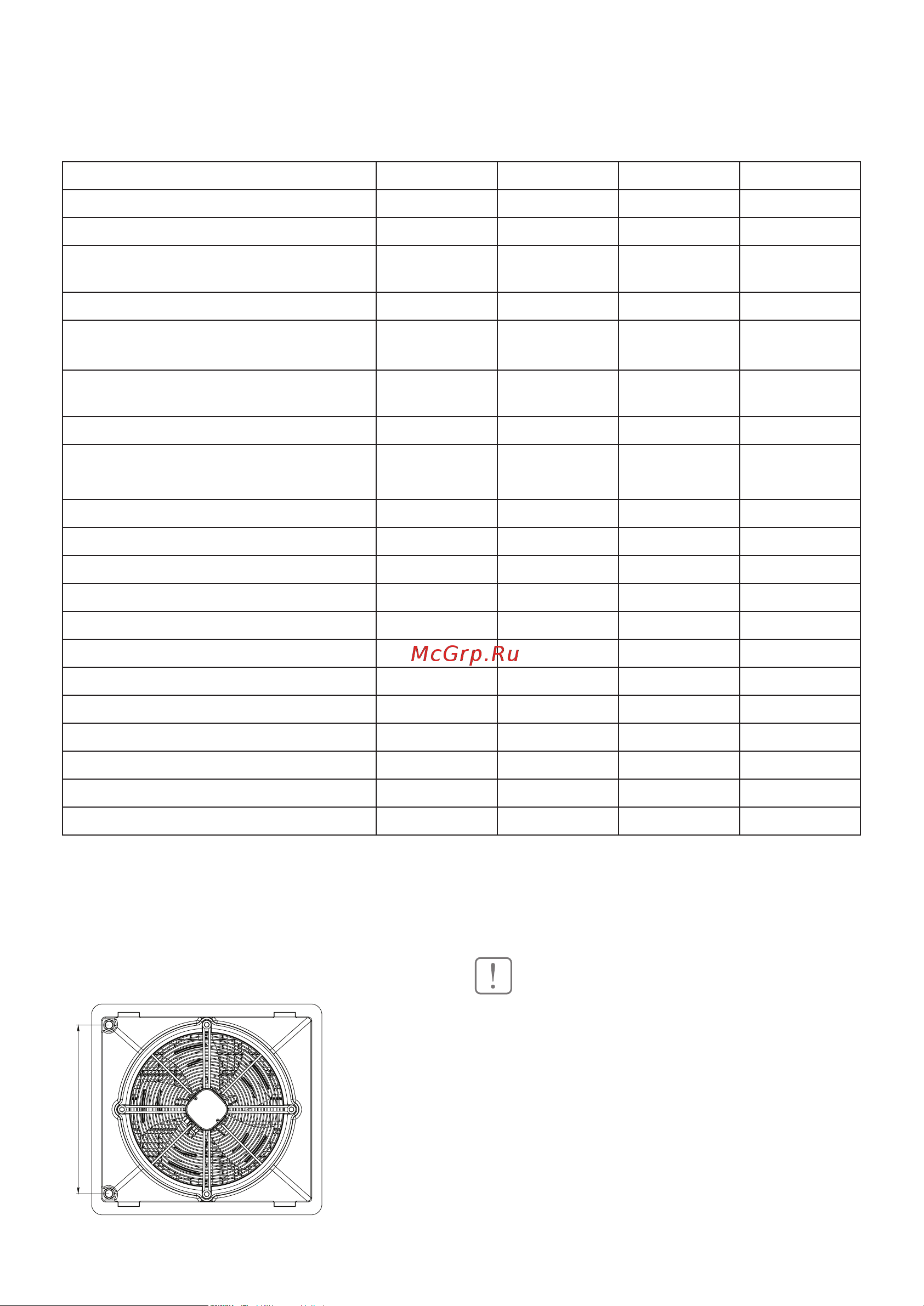

Ballu BHP-W3-15-LN НС-1204940 [5/30] Монтаж прибора
![Ballu BHP-W3-25-LN [5/30] Монтаж прибора](/views2/1842692/page5/bg5.png)
5
470
Технические характеристики
Параметр / Модель BHP-W3-15-LN BHP-W3-25-LN BHP-W3-20-S BHP-W3-30-S
Количество рядов нагревателя 1 2 1 2
Производительность по воздуху, м³/ч 2800/2200/1700 2400/2000/1500 3200/2500/1800 3000/2300/1650
Максимальная номинальная тепловая
мощность, кВт*
18,3 32,3 25,7 45,6
Номинальная тепловая мощность**, кВт 10,3 19,7 15 26,6
Максимальное увеличение температуры
воздуха*, С
20,7 39,7 22,2 42,8
Максимальная температура теплоноси-
теля, С
150 150 150 150
Максимальное рабочее давление, МПа 1,6 1,6 1,6 1,6
Максимальная дальнобойность
струи ,м***
12 12 15 15
Объём воды в нагревателе, дм3
0,64 1,7 0,64 1,7
Диаметр присоединительных патрубков 3/4 3/4 3/4 3/4
Напряжение питания, В~Гц 230~50 230~50 230~50 230~50
Мощность двигателя, Вт 100/60/40 100/60/40 180/160/140 180/160/140
Номинальный ток, А 0,45/0,3/0,25 0,45/0,3/0,25 0,8/0,7/0,6 0,8/0,7/0,6
Класс электрозащиты I класс I класс I класс I класс
Номинальный уровень шума, дБ(A)**** 44 44 51 51
Степень защиты, IP IP54 IP54 IP54 IP54
Размеры прибора (ШхВхГ), мм 640х585х300 640х585х300 640х585х300 640х585х300
Размеры упаковки (ШхВхГ), мм 600х680х400 600х680х400 600х680х400 600х680х400
Вес нетто, кг 11 12,9 11 12,9
Вес брутто, кг 15 16,9 15 16,9
* - При максимальной производительности и температуре теплоносителя 130/90, температура воздуха на входе в прибор 0 градусов
** - При максимальной производительности и температуре теплоносителя 90/70, температура воздуха на входе в прибор 15 градусов
*** - Теоретически полученная величина
****- На расстоянии 5 м. по оси прибора
Технические характеристики
ВНИМАНИЕ!
Место монтажа должно быть соответствующе по-
добрано с учётом возможного появления нагрузок
и вибраций. Перед началом любых монтажных, экс-
плуатационных или консервационных работ необхо-
димо отключить питание и не допустить включения
напряжения.
Рекомендуется применение фильтров в гидравли-
ческой системе. Перед подключением подводящих
трубопроводов (особенно подающих) к оборудо-
ванию рекомендуем очистить систему, спуская не-
сколько литров воды.
