Al-Ko BKS 42/45 112 453 [3/12] Сборка
![Al-Ko BKS 42/45 112 453 [3/12] Сборка](/views2/1010955/page3/bg3.png)

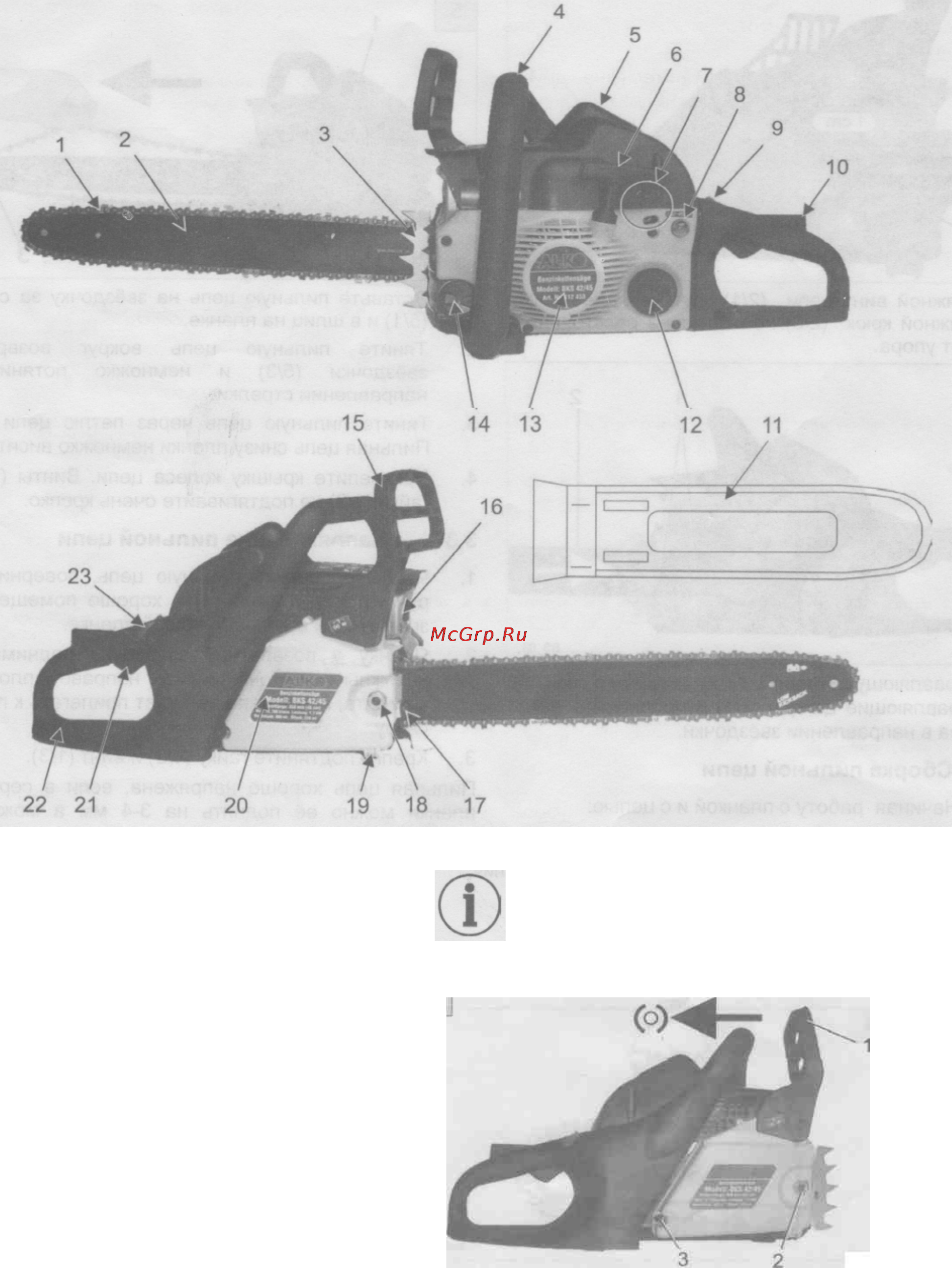

Части бензиновой пилы:
Рис.1
1. Пильная цепь
2. Шина (цепная)
3. Зубчатый упор
4. Стремянная рукоятка
5. Крышка воздушного фильтра
6. Рукоятка стартера
7. Регулировочный винт карбюратора
8. Праймер (Мембранный насос холодного запуска)
9. Выключатель (Зажигание: Вкл./Выкл.)
10. Блокировка курка газа
11. Защитный кожух цепи
12. Бензобак
13. Крышка - Стартера
14. Маслобак для пильной цепи
15. Защитное ограждение руки (пускатель
цепного тормоза)
16. Глушитель
17. Натяжной винт цепи
18. Фиксирующая гайка шины
19. Улавливатель цепи
20. Крышка звездочки цепи
21. Курок газа
22. Задняя ручка
23. Воздушная заслонка
3 Сборка.
Упаковку необходимо утилизировать в
соответствии с «Законом о защите
окружающей среды»
3.1 Сборка шины.
Рис. 2
Освободите тормоз цепи. Защитное ограждение
руки (рис.2/поз.1) тяните в направлении стрелки к
стремянной рукоятке до возникновения щелчка.
Отвинтите фиксирующую гайку (рис.2/поз.2) и винт
(рис.2/поз.3) и снимите крышку звездочки цепи
(рис.1\поз.20)
