PROMA-group Чешская республика Мельчаны № 38, п/и 518 01 г. Добрушка.
7
Исполнение двигателя IP 54.
Масса станка 85 кг
Паз стола
16 мм.
Паз основания
16 мм.
Вылет шпинделя (X) 215 мм.
Макс. расстояние между шпинделем и
основанием (H) 1220 мм.
Макс. расстояние между шпинделем и
столом (h) 720 мм.
Размер стола (a
х
b) 350 Х 355 мм.
Размер основания 485 Х 275 мм.
Диаметр стойки (D)
80 мм.
Общая высота (V) 1635 мм.
3.2. Уровень шума оборудования
Уровень акустической мощности (А) оборудования (L
wa
)
L
wa
=75.0 Дб (А) – Значение измерено с нагрузкой.
L
wa
=72.7 Дб (А) – Значение измерено без нагрузки.
Уровень шума (А) на рабочем месте (L
р
А
eq
).
L
р
А
eq
=74.3 Дб (А) – Значение измерено с нагрузкой.
L
р
А
eq
=67.4 Дб (А) – Значение измерено без нагруз-
ки.
3.3. Узлы и детали оборудования.
1. Кожух ремённой передачи
2. Контрольная лампа электрической сети.
3. Электрический блок управления.
4. Сверлильная головка.
5. Защитный экран.
6. Стол.
7. Кронштейн стола.
8. Основание станка.
9. Электродвигатель.
10. Рычаг натяжения ремней.
11. Вал подачи шпинделя
.
12. Ручка подачи шпинделя.
13. Стойка станка с рейкой.
14. Ручка подъема стола.

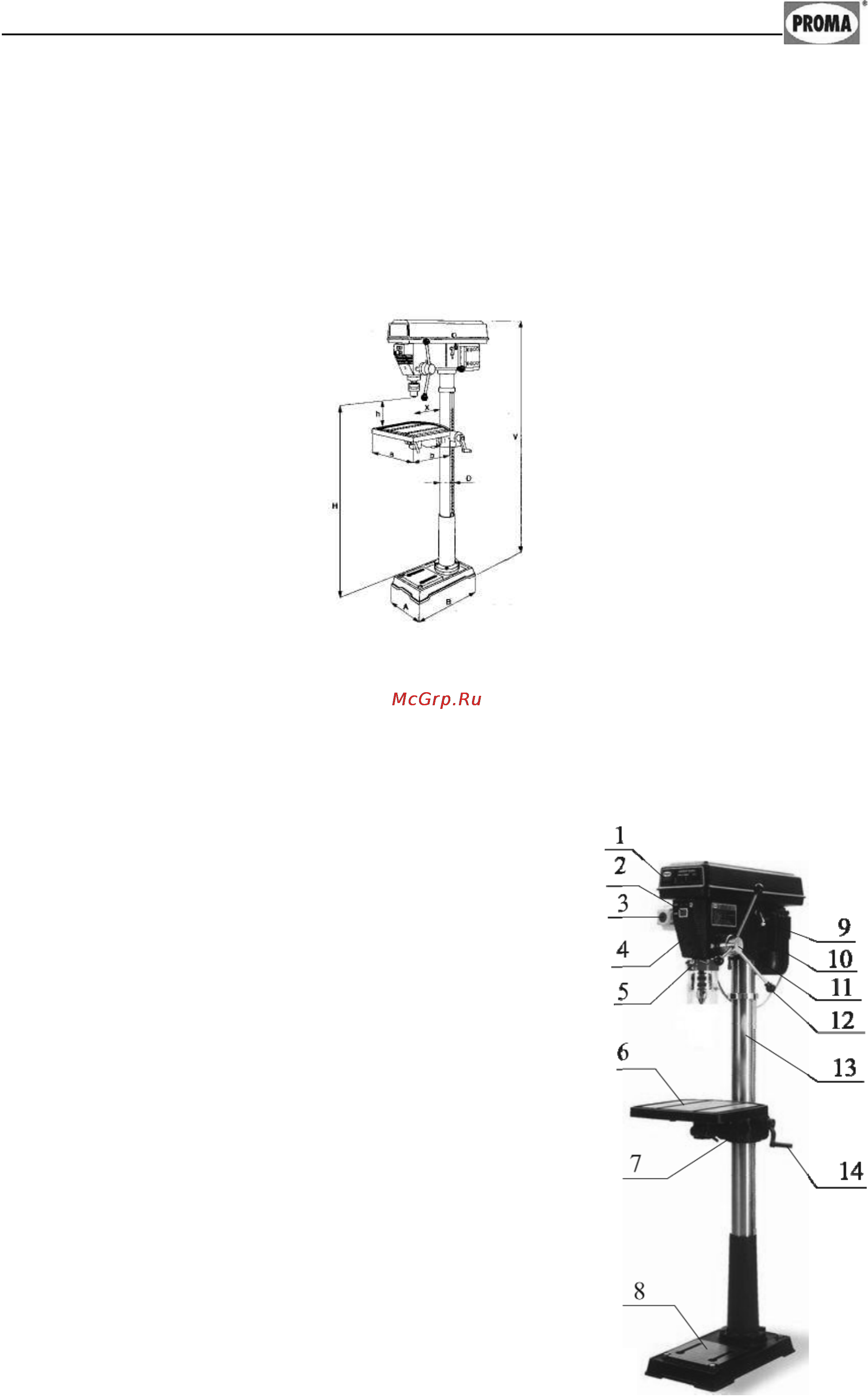

Рисунок 3.
Рисунок 2.
