4.3. Монтаж.

Перед сборкой станка достаньте из упаковки всё со-

держимое и проверьте наличие всех комплектующих по

списку, приведённому в главе 2 «Комплект поставки».

Для крепления стойки стола к основанию закрепите

стойку 1 болтами М10 3 к основанию 2 (см. рис.4).

Для установки стола снимите со стойки кольцо 2 фик-

сирующее рейку. Снимите рейку и

вставьте в крон-

штейн стола 3 Установите кронштейн стола с рейкой

на стойку. Установите и закрепите кольцо 2. Устано-

вите стол. Закрутите зажимные болты стола и крон-

штейна. Установите и закрепите ручку вертикального

перемещения стола 1 (см.рис. 5).

Для окончательной сборки станка установите свер-

лильную головку 1 на стойку и

закрепите с помощью

стопоров 3. Прикрутите ручки перемещения шпин-

деля 2 .Установите и закрепите защитный экран 3.

Установите и закрепите (винтами М5×50) электриче-

ский блок управления (см.рис.6)

4.4. Установка.

Обеспечьте безопасную установку станка и его крепление (на прочную

поверхность, которая соответствует нагрузке, создаваемой станком). Несо-

блюдение этого условия может вызвать смещение станка (или его части) и в

результате этого его повреждение.

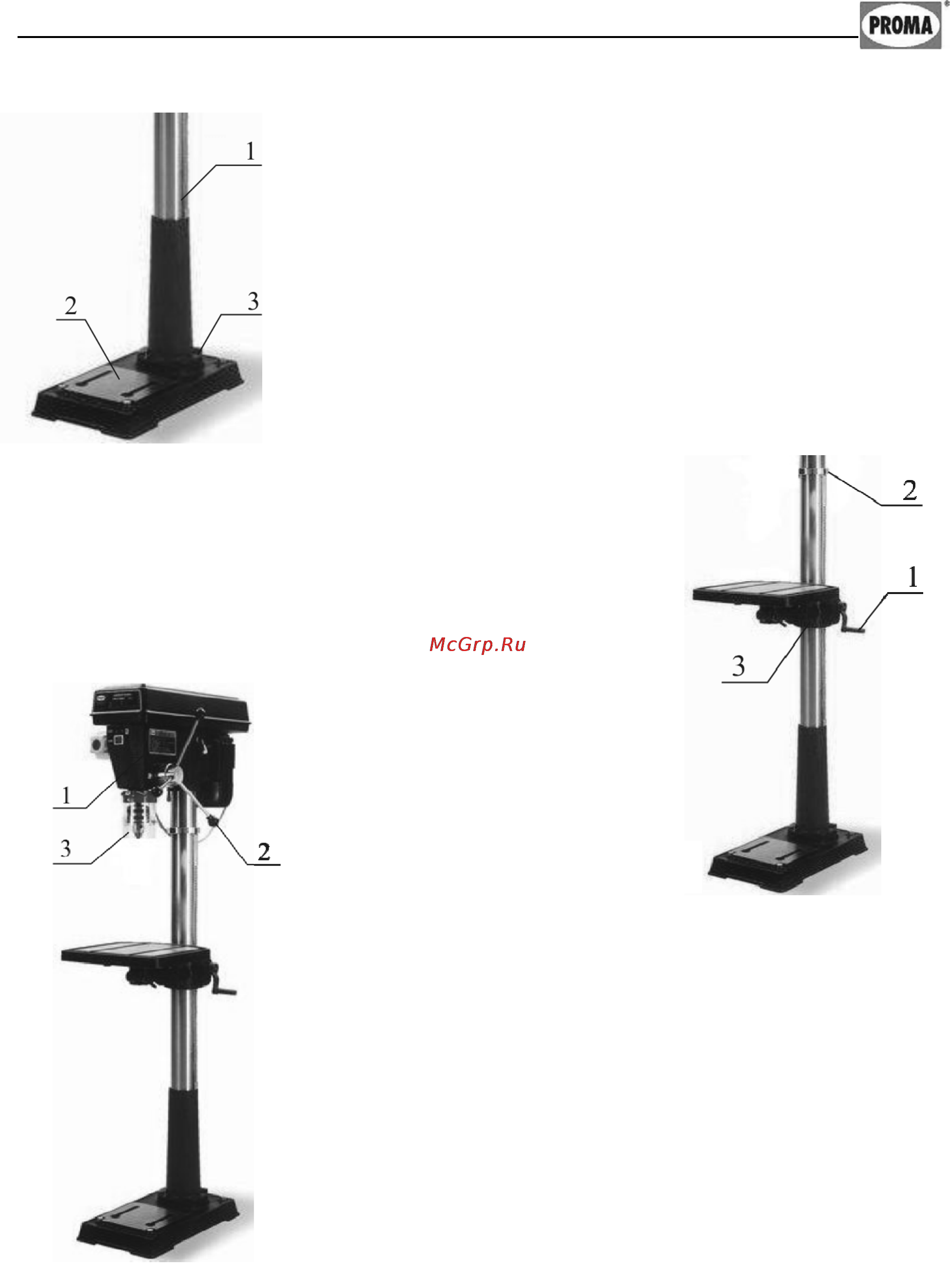

Рисунок 4.

Рисунок 5.

Рисунок 6.
