Partner P 740 EcoBoost Chromе 16" [11/27] Осторожно

Регулировка натяжения:

Натяжение цепи очень важно. В процессе эксплуатации цепи растягиваются. Это явление

наиболее сильно проявляется в начале эксплуатации пилы. Всегда перед запуском цепной

пилы проверяйте натяжение цепи.

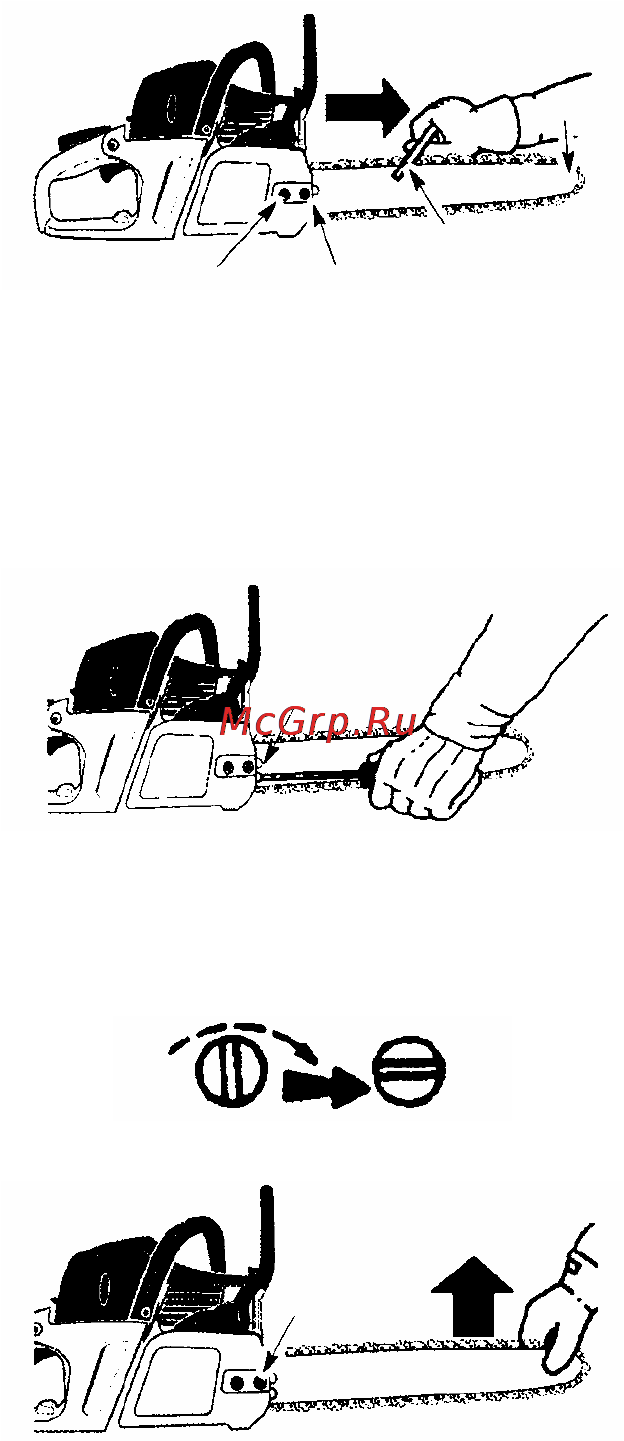

1. Ослабьте гайки шины до такой степени, как если бы она была закручена от руки на

кожухе сцепления.

2. Поворачивайте регулировочный винт по часовой стрелке до тех по

р, пока цепь плотно

не прижмется к нижней стороне шины.

3. Пользуясь инструментом для регулировки шины, прокрутите цепь вокруг

направляющей шины, чтобы убедиться в том, что все звенья попадают в ее паз.

4. Приподнимите верхнюю часть шины для контроля провисания. Освободите верхний

конец шины, затем поверните регулировочный винт на 1/4 оборота по часовой стрелке.

Повторяйте эти действия до тех пор, пока провисание не буд

ет устранено.

5. Приподняв верхушку шины, плотно затяните гайки шины инструментом для

регулировки шины.

6. Используйте наконечник под отвертку приспособления для регулировки положения

цепи для того, чтобы прокрутить цепь вдоль шины.

7. Если цепь не проворачивается, значит она натянута слишком туго. Слегка отпустите

гайки зажима шины и уменьшите натяжение цепи, повернув регулировочный винт на

1/4 оборота против часовой стрелки. Снова затяните гайки зажима шины.

8. Если цепь на

тянута слишком слабо, она провиснет. НЕ эксплуатируйте пилу с

провисшей цепью.

ОСТОРОЖНО: Слабо натянутая цепь при работе может выскочить из направляющей

шины, что приведет к серьезным травмам.

ОСТОРОЖНО: Глушитель во время работы и сразу после нее очень горячий. Не

касайтесь глушителя руками или какими-либо горючими материалами, такими как сухая

трава, топливо или чем-то подобным.

Гайки шины

Направляющая шина

Регулировочный

винт

Приспособление для регулировки

положения цепи

Регулировочный

винт

Регулировочный винт – 1/4 оборота

Гайки

шины
