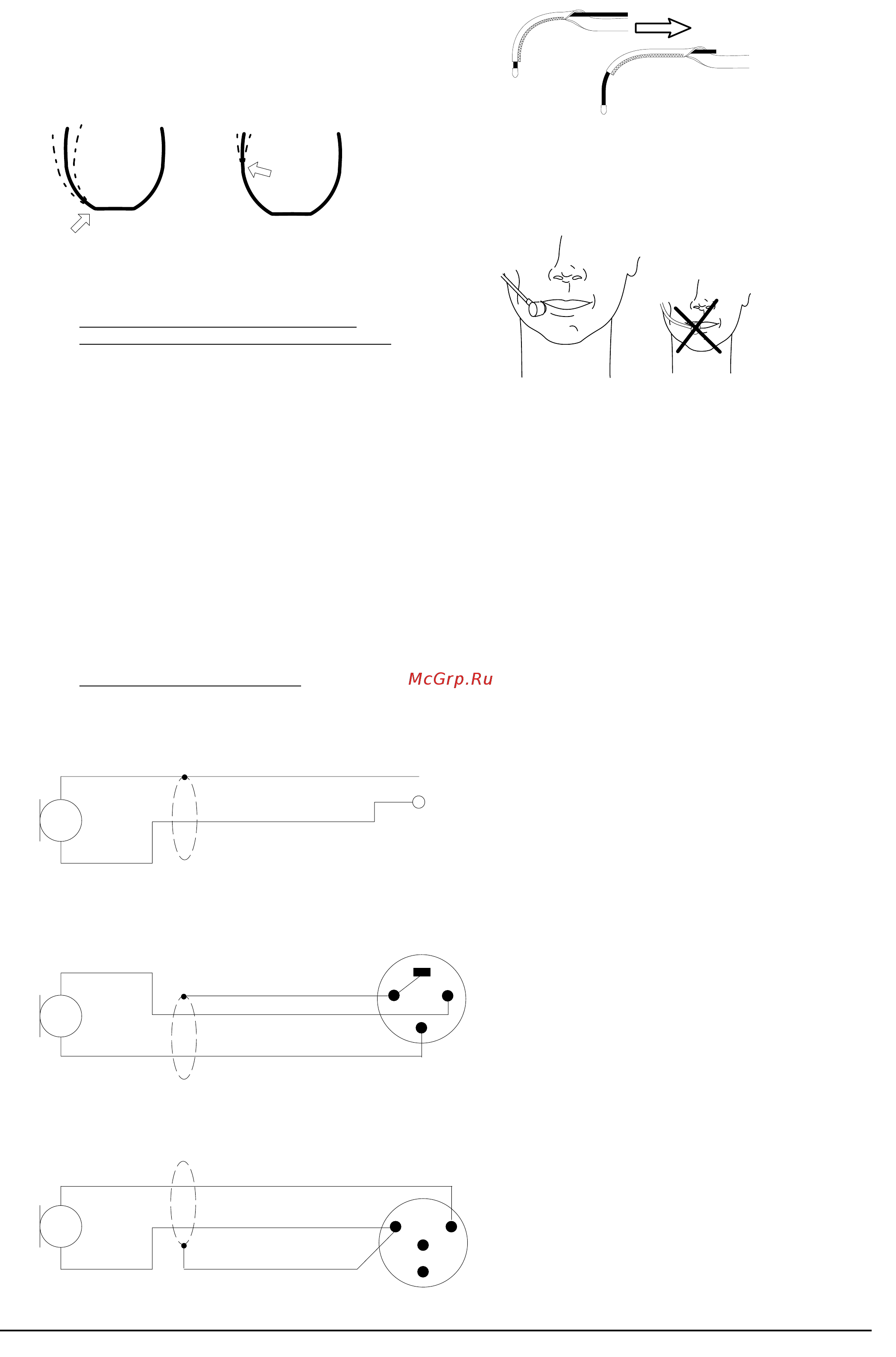

Регулировка 1 Если микрофонная гарнитура сидит на голове слишком туго или свободно аккуратно разожмите или сожмите ее рисунок А 2 При необходимости придайте гарнитуре необходимую форму рисунок Б 3 Отрегулируйте натяжение эластичного ремня сдвигая его по раме гарнитуры рисунок В 4 Отрегулируйте положение микрофона Для максимального усиления сигнала перед возникновением эффекта самовозбуждения располагайте микрофонный капсюль на расстоянии 25 мм от правого угла рта рисунок Г Внимание Не располагайте микрофон непосредственно перед ртом исполнителя 5 В случае необходимости используйте входящую в комплект мягкую ветрозащиту Она снижает уровень шума от придыхания Подключен не Гарнитура WH20 подключается к входу портативного передатчика или микшера Примечание Динамический микрофон имеет низкоомный выход поэтому при подключении его к передающим устройствам следует увеличивать усиление для компенсации низкого уровня выходного сигнала Модификации Взависимости от типа выходного кабеля микрофонная гарнитура WH20 поставляется в трех вариантах WH20QTR Микрофонный кабель с разъемом 1 4 Используется с беспроводными системами Shure Headset или подключается к любому несимметричному входу WH20TQG Микрофонный кабель микрофона с миниатюрным разъемом Tini Q G Используется с портативными передатчиками Shure WH20XLR Микрофонный кабель с трехконтактным разъемом XLR и съемной клипсой для установки на ремень В случае использования портативных передатчиков Shure W1OBT LX1 обращайтесь за консультацией к дилеру фирмы Shure компании AT Trade Схемы внутренних соединений Капсюль WH20QTR Разъем 1 4 Экран О Наконечник Красный Снятие эластичного ремня Загрязненный эластичный ремень можно очистить с помощью мыльного раствора Для снятия ремня с рамы микрофонной гарнитуры необходимо выполнить следующую последовательность действий 1 Отсоедините фиксатор микрофонного кабеля от рамы гарнитуры WH20TQG 2 Снимите эластичный ремень через левую сторону рамы 3 Очистите эластичный ремень мыльным раствором и дайте ему высохнуть 4 Установите эластичный ремень и фиксатор кабеля на прежнее место Примечание Эластичный ремень СПОАК ЕЭ входящий в комплект микрофонной гарнитуры отличается по размерам от имеющихся в магазинах эластичных ремней СПОАК1ЕЭ 2 Shure WH20 Руководство пользователя
