![Comprag DACS-4 на шасси 11130400 [16/40] Схема электрическая принципиальная dacs m ch bk6_5](/img/pdf.png)
Comprag DACS-4 на шасси 11130400 [16/40] Схема электрическая принципиальная dacs m ch bk6_5
![Comprag DACS-3S на раме 11130301 [16/40] Схема электрическая принципиальная dacs m ch bk6_5](/views2/1915148/page16/bg10.png)
15

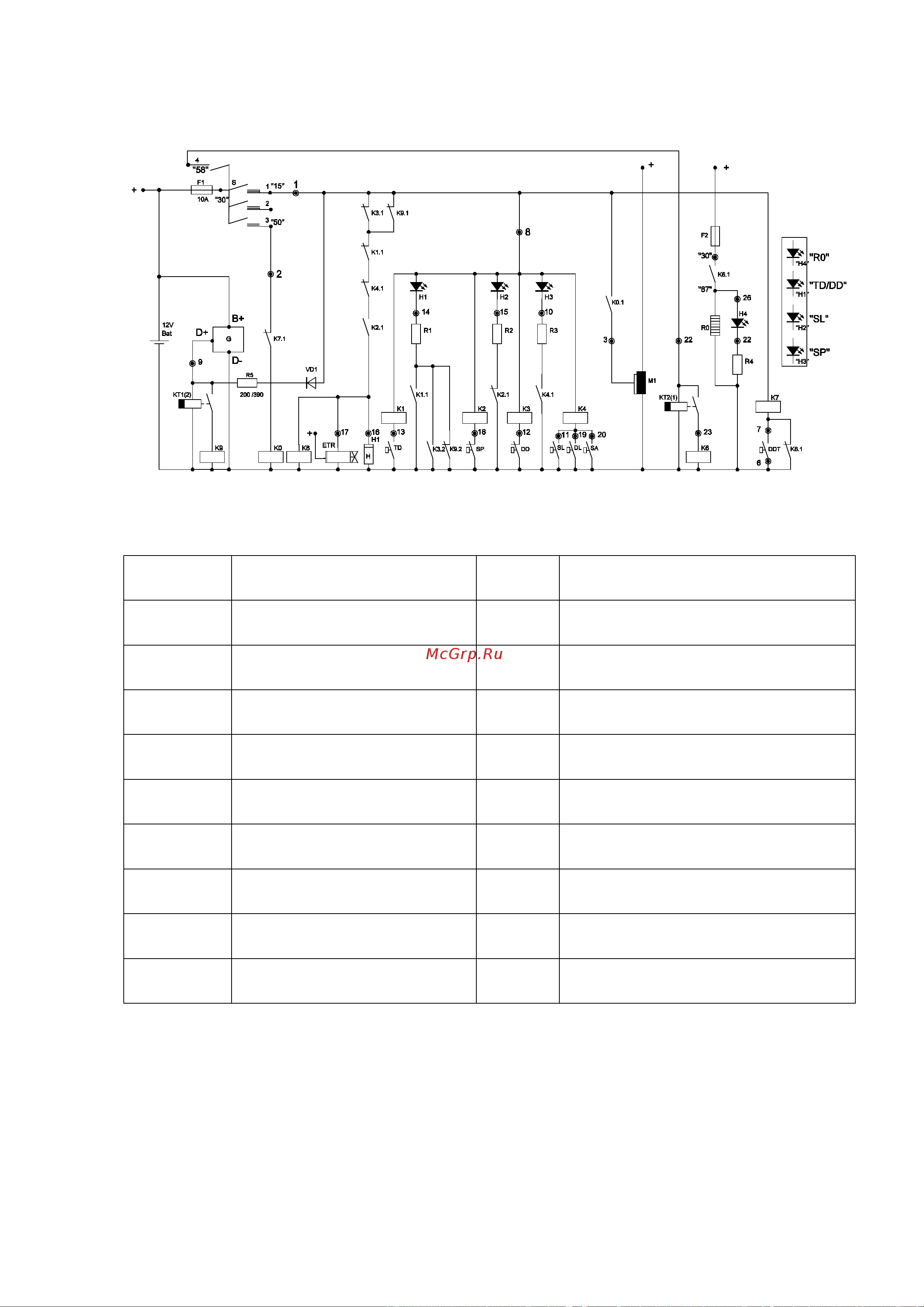

2.9 Схема электрическая принципиальная (DACS (M-Ch)(bk6_5))
Рис. 2.9
Обознач.
Описание
Обознач.
Описание
TD
Реле температуры антифриза
двигателя
Bat
Аккумулятор
SP
Реле температуры масла
винтовой пары
H1-H4
Лампы индикации
DD
Реле давления смазки
K1-K9
Реле
SL
Реле уровня топлива
KT2(1)
Реле времени
DL
Фильтр воздуха
KT1(2)
Реле времени
DDT
Реле давления
бака-сепаратора
R0
Свечи накаливания
ETR
Отсечной клапан топлива
K0
Реле стартера
S
Замок зажигания
H1
Счётчик моточасов
G
Генератор
F1-F2
Предохранитель
