19
4.2 Панель управления

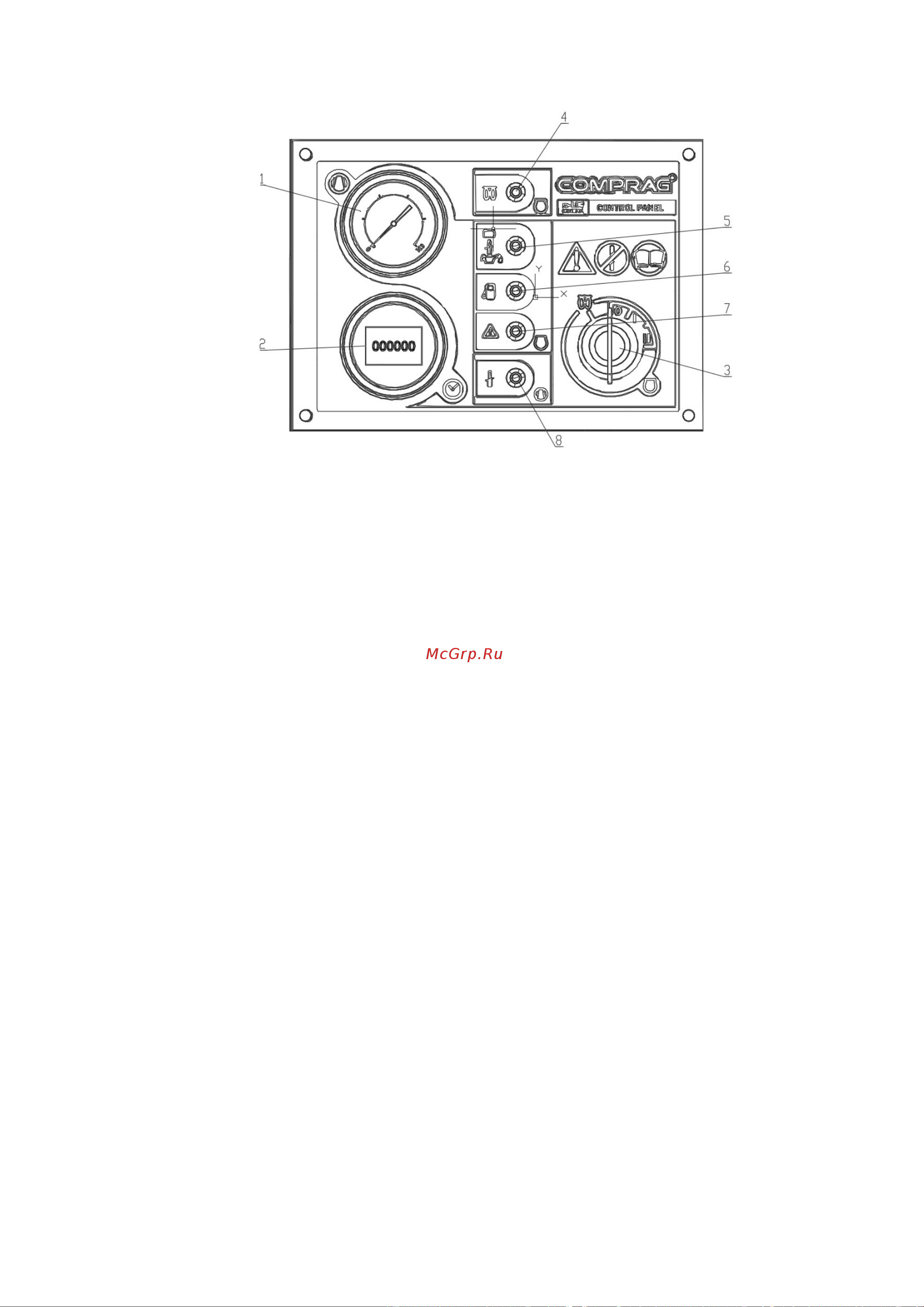

Рис. 4.2
1. Манометр.
2. Счётчик моточасов.
3. Замок зажигания.
4. Сигнальная лампа (красная) работы свечей накаливания.
5. Сигнальная лампа (красная) отсутствия зарядки аккумулятора и/или высокой температуры
двигателя и/или низкого давления масла двигателя.
6. Сигнальная лампа (красная) низкого уровня топлива в баке.
7. Сигнальная лампа (на модели компрессора DACS не используется)
8. Сигнальная лампа (красная) высокой температуры компрессора.
4.2.1 Индикация ошибок
1. Ошибка отсутствия заряда аккумулятора. Загорается сигнальная лампа поз.5 на панели
управления, когда отсутствует зарядка аккумулятора. Ошибка приводит к остановке ком-
прессора.
2. Ошибка высокой температуры двигателя. Загорается сигнальная лампа поз.5 на панели
управления, когда температура двигателя достигает максимального предельно-
допустимого значения. Ошибка приводит к остановке компрессора.
3. Ошибка низкого давления масла в двигателе. Загорается сигнальная лампа поз.5 на пане-
ли управления, когда давление масла в двигателе падает ниже предельно-допустимого
значения. Ошибка приводит к остановке компрессора.
4. Ошибка низкого уровня топлива в баке. Загорается сигнальная лампа поз.6 на панели
управления, когда уровень топлива в баке падает ниже предельно-допустимого значения.
Ошибка приводит к остановке компрессора.
5. Ошибка высокой температуры компрессора. Загорается сигнальная лампа поз.8 на панели
управления, когда температура компрессора достигает максимального предельно-
допустимого значения. Ошибка приводит к остановке компрессора.
