37
8. Техническая информация

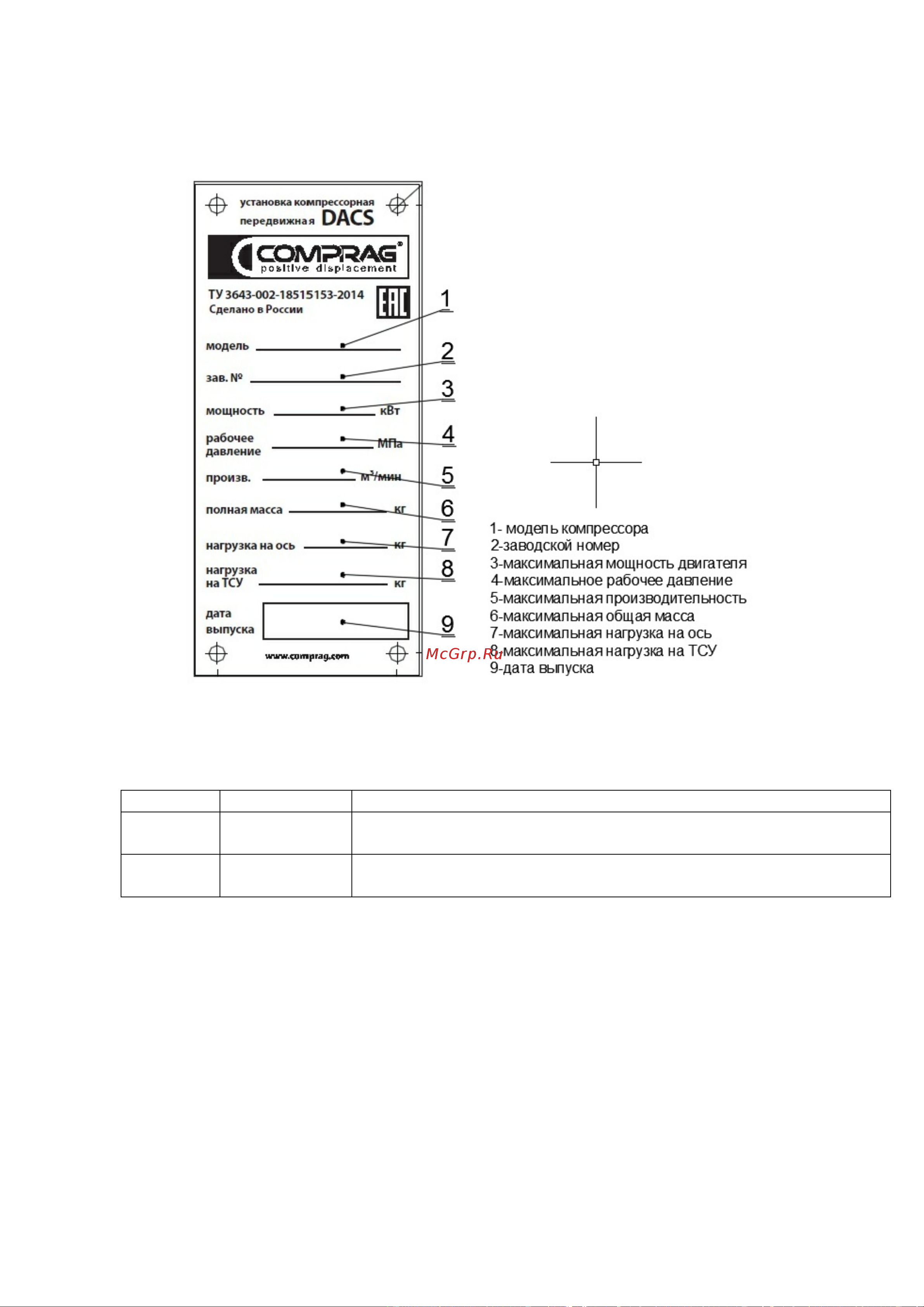

8.1 Данные шильдика
Рис. 8.1
8.2 Модификации компрессорных установок
Артикул
Модель
Комплектация
11130500
DACS5
Компрессор винтовой с дизельным приводом, производительность 5
м3/мин, рабочее давление 7 бар, на колесном шасси
11130501
DACS5S
Компрессор винтовой с дизельным приводом, производительность 5
м3/мин, рабочее давление 7 бар, на стационарных опорах
