38

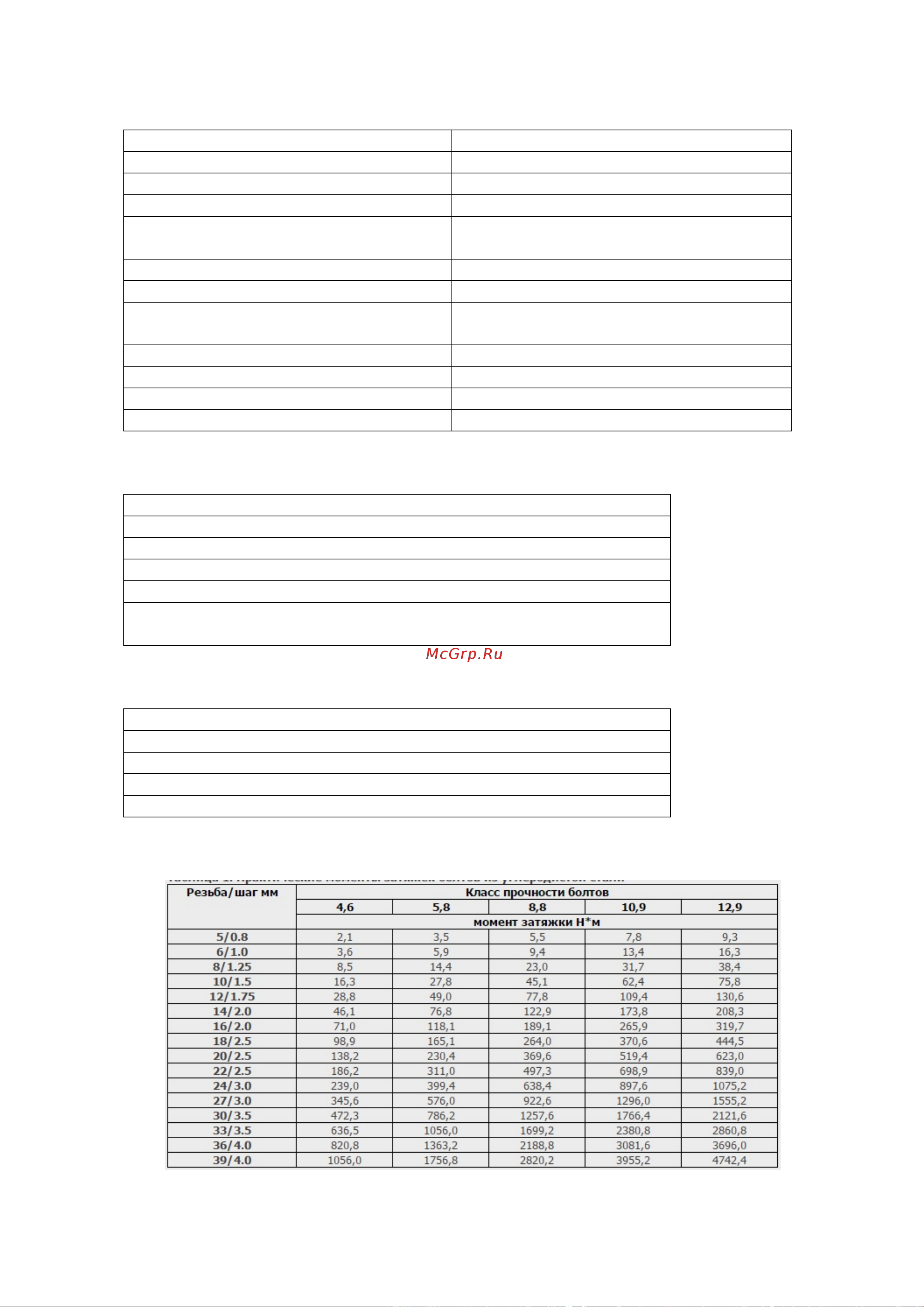

8.3 Технические данные двигателя
Модель
Comprag SDE 4X90
Количество цилиндров
4
Расположение цилиндров
Вертикальное рядное
Степень сжатия
18
Вид двигателя
Четырехтактный дизель с
непосредственным впрыском
Мощность, кВт
40
Частота вращения макс., об/мин
2800
Охлаждение
Жидкостное охлаждение/защита системы
охлаждения
Смазка
Циркуляционная принудительная смазка
Расход топлива на 100% мощности, кг/час
8,2
Расход топлива на холостом ходу, кг/час
4,5
Емкость топливного бака, л
80
8.4 Технические данные аккумуляторных батарей
Тип
Необслуживаемая
Напряжение батареи, В
12
Емкость одной батареи, Ач
65
Ток холодной прокрутки одной батареи, А
650
Вид зажима цепи
EN
Тип полярности
Обратная (0)
Размеры одной батареи , мм
242х175х190
8.5 Технические данные шасси
Размерность шин
175/70R13 82T
Давление шин, бар
3
Количество болтов колесных на 1 колесо
4
Размер болта колесного под ключ, мм
19
Дорожный просвет, мм
210
8.6 Моменты затяжки резьбовых соединений
