Patriot PT-R15 633307299 [10/21] Подготовка к работе

лятора. В зависимости от установки тепловентилятора и условий эксплуа-

тации процесс отключения вентилятора может занять 1-2 минуты.

Модели PT-R24, PT-R30

Установка опоры и колес

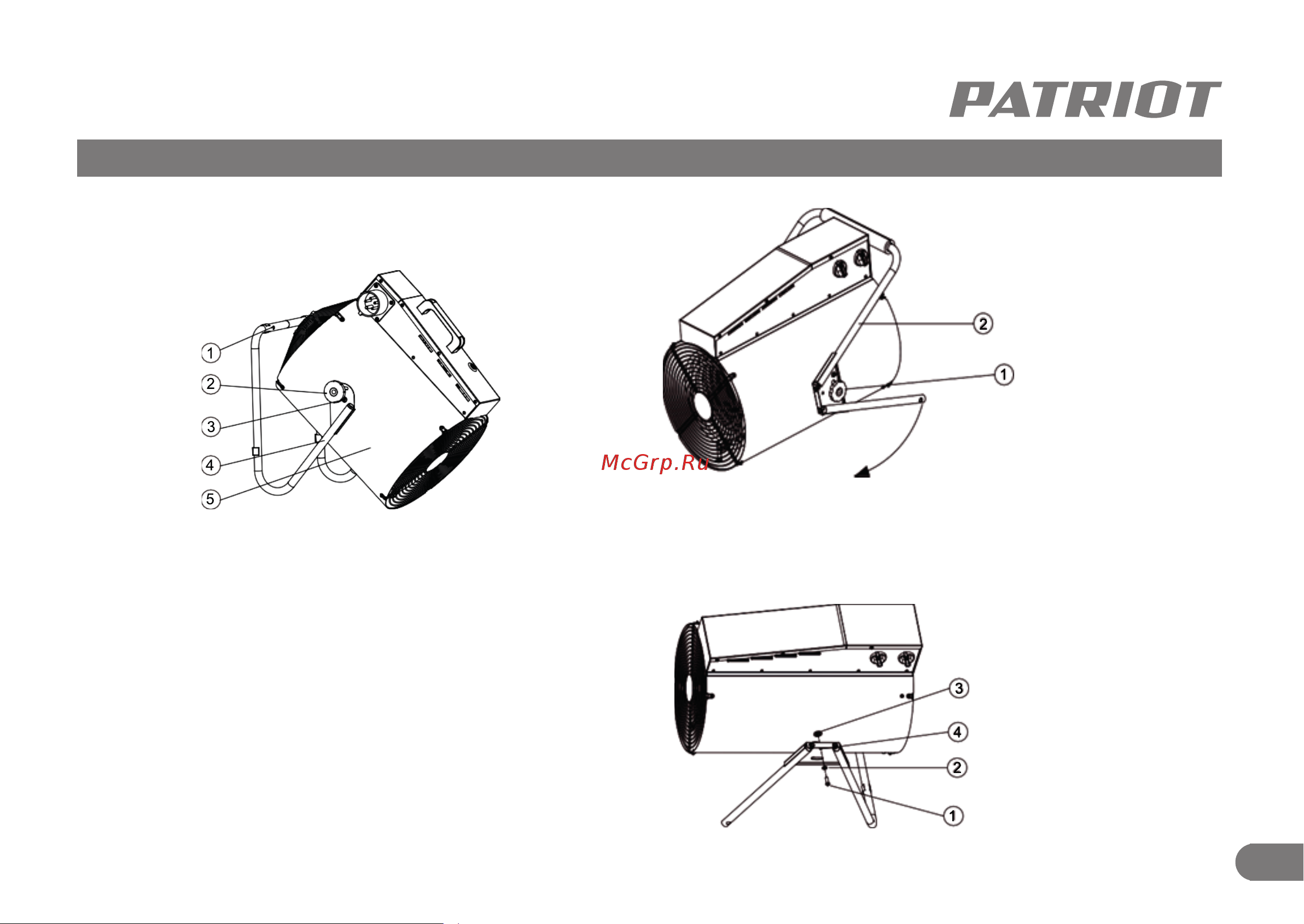

Тепловая пушка находится в транспортировочном положении (Рис.5) Для

приведения тепловой пушки в рабочее положение необходимо ослабить

Барашковый винт (2шт.) (поз.1) и повернуть опору (поз. 2) на 90

градусов,

как указанно на (Рис.5).

Установить тепловую пушку на заднюю решетку, как показано на (Рис.6).

Совместить отверстие в опоре (4) с верхней резьбовой гайкой (3) на кор-

пусе прибора и закрутить винт М6х20 (1) с шайбой (2) с обеих сторон те-

пловентилятора (Рис.6).

ПОДГОТОВКА К РАБОТЕ

Рис. 4

1 - Отверстия для крепления к стене;

2 - Барашковый винт;

3 - Винт М6;

4 - Опора;

5 - Корпус.

1 - Опора;

2 - Барашковый винт.

1 - Винт М6х20;

2 - Шайба М6;

З - Резьбовая гайка;

4 - Отверстие в опоре.

Рис. 5

Рис. 6
