ПОДГОТОВКА К РАБОТЕ

Модель, PT-R30

Для подключения к стационарной электросети необходимо:

• открутить винты М4х14 (поз.1) (4 шт);

• снять крышку блока управления (поз.2);

• установить кабельный ввод (поз.З) в отверстие крышки блока

управления (поз.4), затянуть гайку кабельного ввода;

• продеть силовой кабель (в комплект поставки не входит) через

кабельный ввод (поз.З);

• подключить силовой кабель к клеммой колодке тепловой пушки и

заземлить согласно маркировке;

• установить крышку на тепловую пушку, прикрутив ее винтами М4х14

(поз.1) (4 шт);

• затянуть гайку кабельного ввода, жестко зафиксировать кабель;

• подключить силовой кабель к щиту питания.

Подключение к сети произвести в соответствии с таблицей:

Модель PT-R15, PT-R24

Для подключения к стационарной электросети тепловая пушка комплек-

туется трехфазной сетевой вилкой, установленной на корпус изделия. Под-

ключение к электросети осуществляется путем включения переносной

розетки, предварительно подключенной к щиту питания в вилку прибора.

Модель PT-R30

Для подключения тепловой пушки к электрической сети необходимо:

• отвернув саморезы, снять крышку тепловой пушки;

• протянуть кабель (в комплект не входит) сквозь кабельный ввод;

• подключить силовой кабель к клеммной колодке тепловой пушки и

заземлить согласно маркировке;

• затянув гайку кабельного ввода, жестко зафиксировать кабель;

• установить крышку на тепловую пушку, прикрутив ее саморезами;

• подключить силовой кабель к щиту питания.

ВНИМАНИЕ!

Все работы, связанные с подключением тепловой пушки к

сети, должен осуществлять специалист, имеющий допуск на

проведение работ с электрооборудованием до 1000 В.

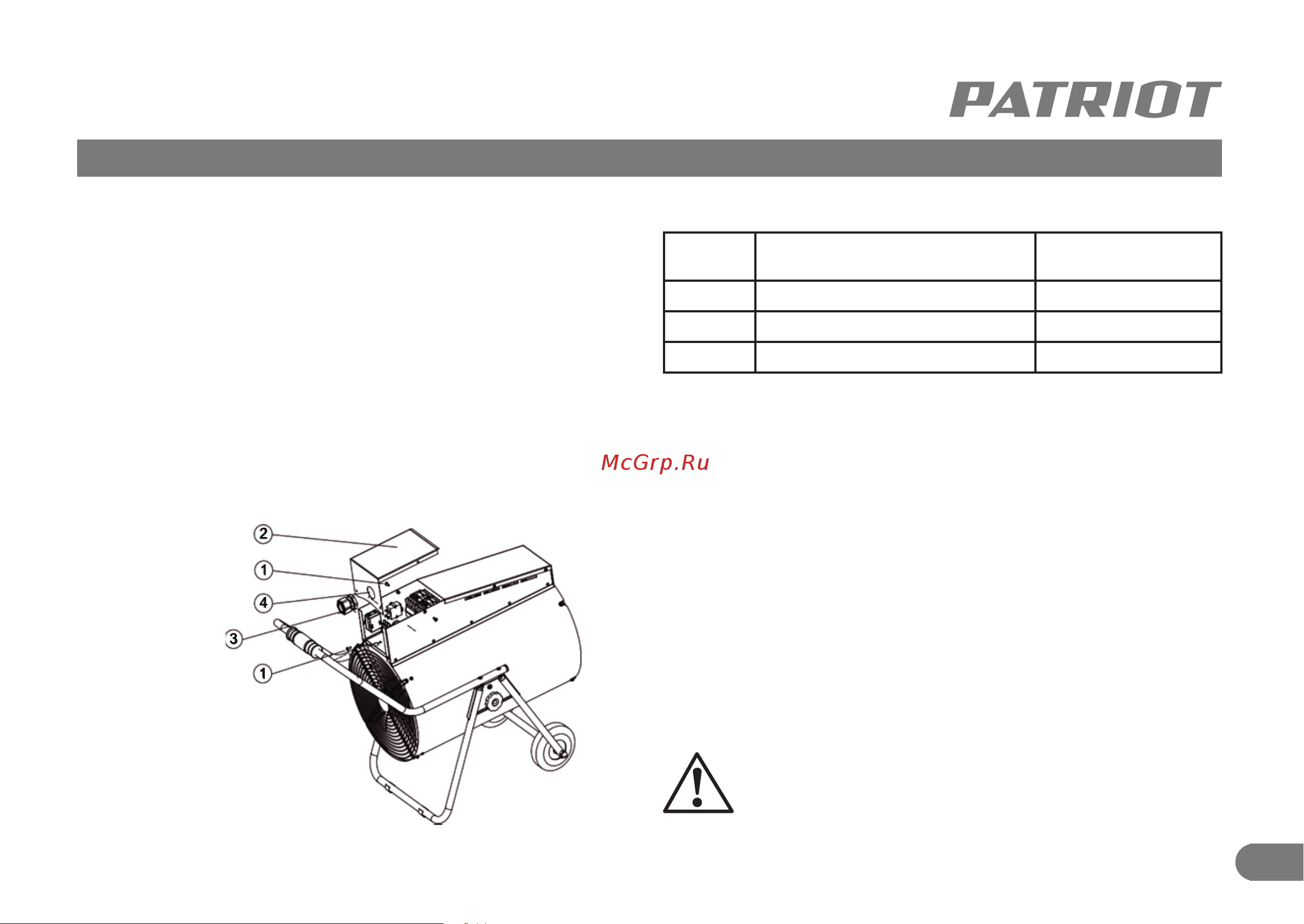

Рис. 9

1 - Винт М4х14;

2 - Крышка блока управления;

3 - Кабельный ввод;

4 - Отверстие в крышке блока управления.

Модель Кабель

Автоматический

выключатель

PT-R15 Медный, 5-ти жильный, 4 мм

32А

PT-R24 Медный, 5-ти жильный, 6 мм

40А

PT-R30 Медный, 5-ти жильный, 1О мм

6ЗА
