ПРИЛОЖЕНИЕ
20

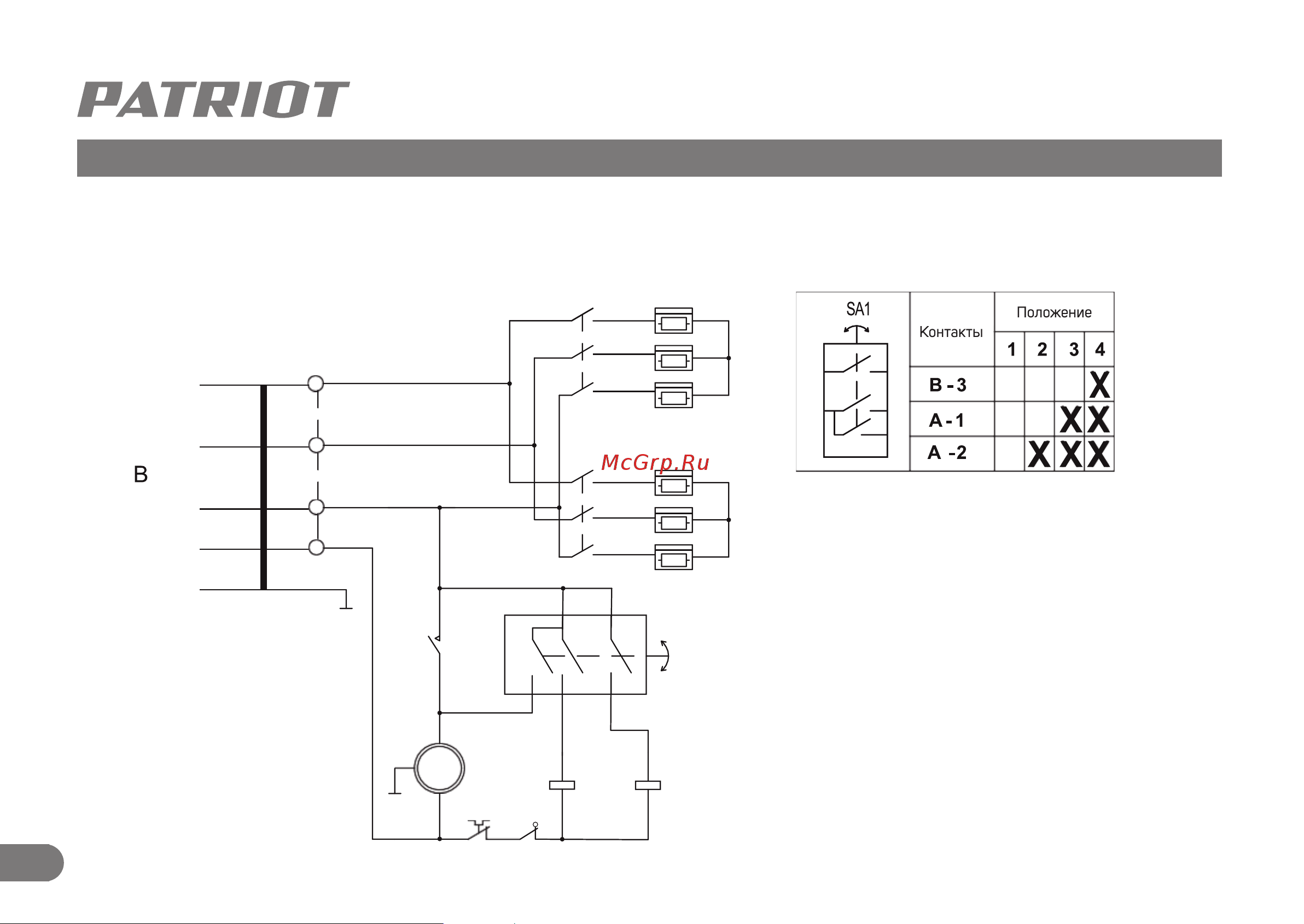

Электрическая схема тепловентилятора PT-R24
EK1 - EK6 - нагревательный элемент;
М1- электродвигатель;
КМ1, КМ2 - электромагнитный пускатель;
SA1- переключатель режимов работы;
SK1- терморегулятор;
SК2- защитный термостат;
SK3- термостат задержки выключения электродвигателя.
Схема коммутации переключателя
L
3
L
2
~ 400
L
1
N
PE
XT1
SK3
KM1.2
EK1
EK2
EK3
KM2.2
EK4
EK5
EK6
SA1
M1
M
~
SK1
SK2
KM1.1
KM2.1
