ПОДГОТОВКА К РАБОТЕ
12

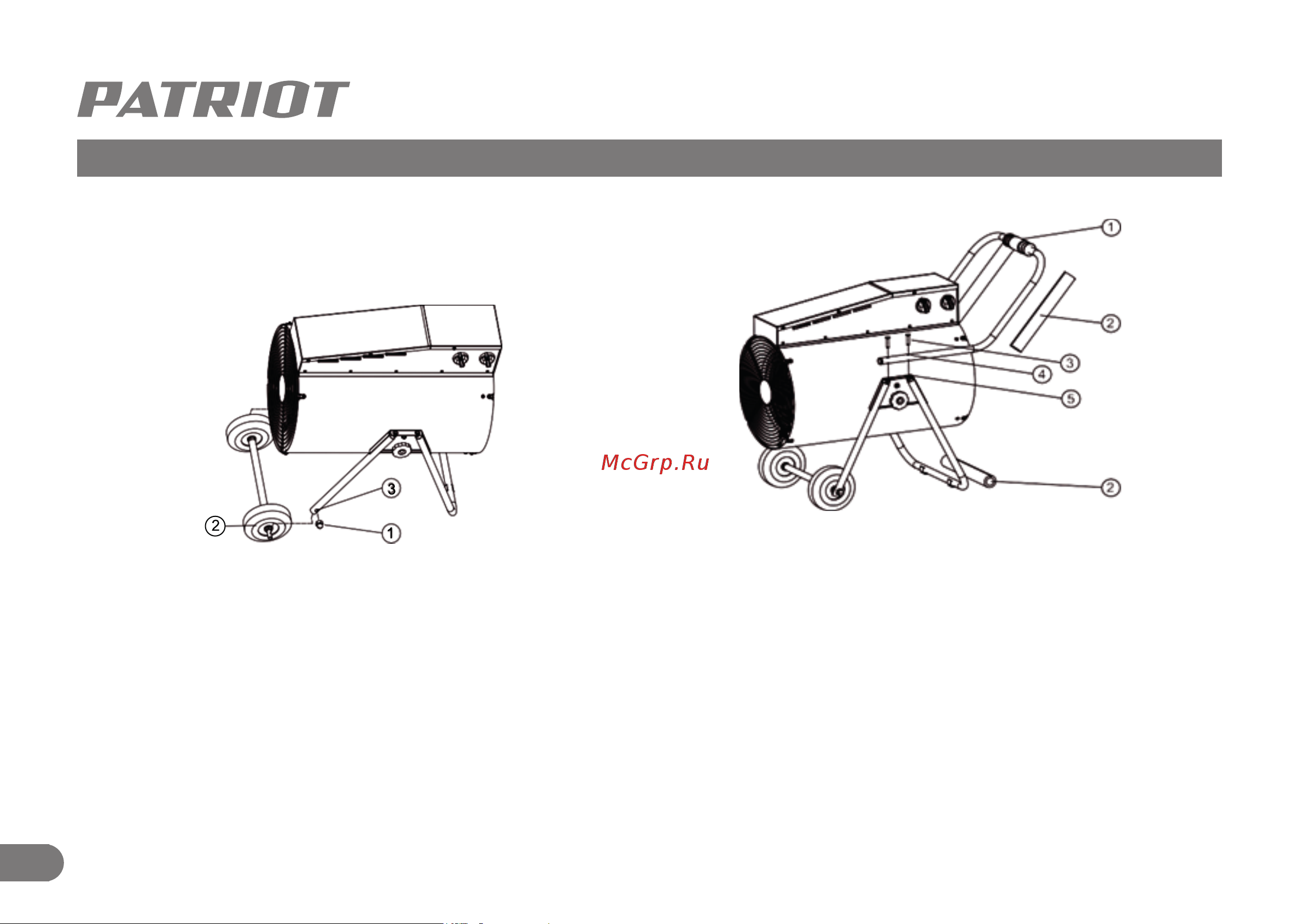

Открутить самоконтрящиеся гайки М10 (1) с колесной оси (2). Вставить
ось с колесами в сборе (2) в отверстия опоры (З) и закрутить до упора
самоконтрящиеся гайки М10(1) с двух сторон оси (Рис.7).
После монтажа колесной оси установить тепловую пушку на опору (Рис. 7).
Отверстия (4) на ручке (1) совместить с резьбовыми гайками (5) на колес-
ной опоре и закрутить винты (3) .Снять транспортировочные изоляторы (2).
Прибор готов к использованию. (Рис.8)
Подключение тепловой пушки к электросети
Перед подключением тепловой пушки к электросети переведите ручку
переключателя «5» в положение «1» (Рис . 2.1). Затем подключите тепло-
вую пушку к электросети.
1 - Гайка самоконтрящаяся М10;
2 - Ось с колесами в сборе;
3 - Отверстие в опоре.
1 - Опора;
2 - Изолятор;
3 - Винт М6х30;
4 - Отверстия в ручке;
5 - Резьбовые гайки.
Рис. 7 Рис. 8
