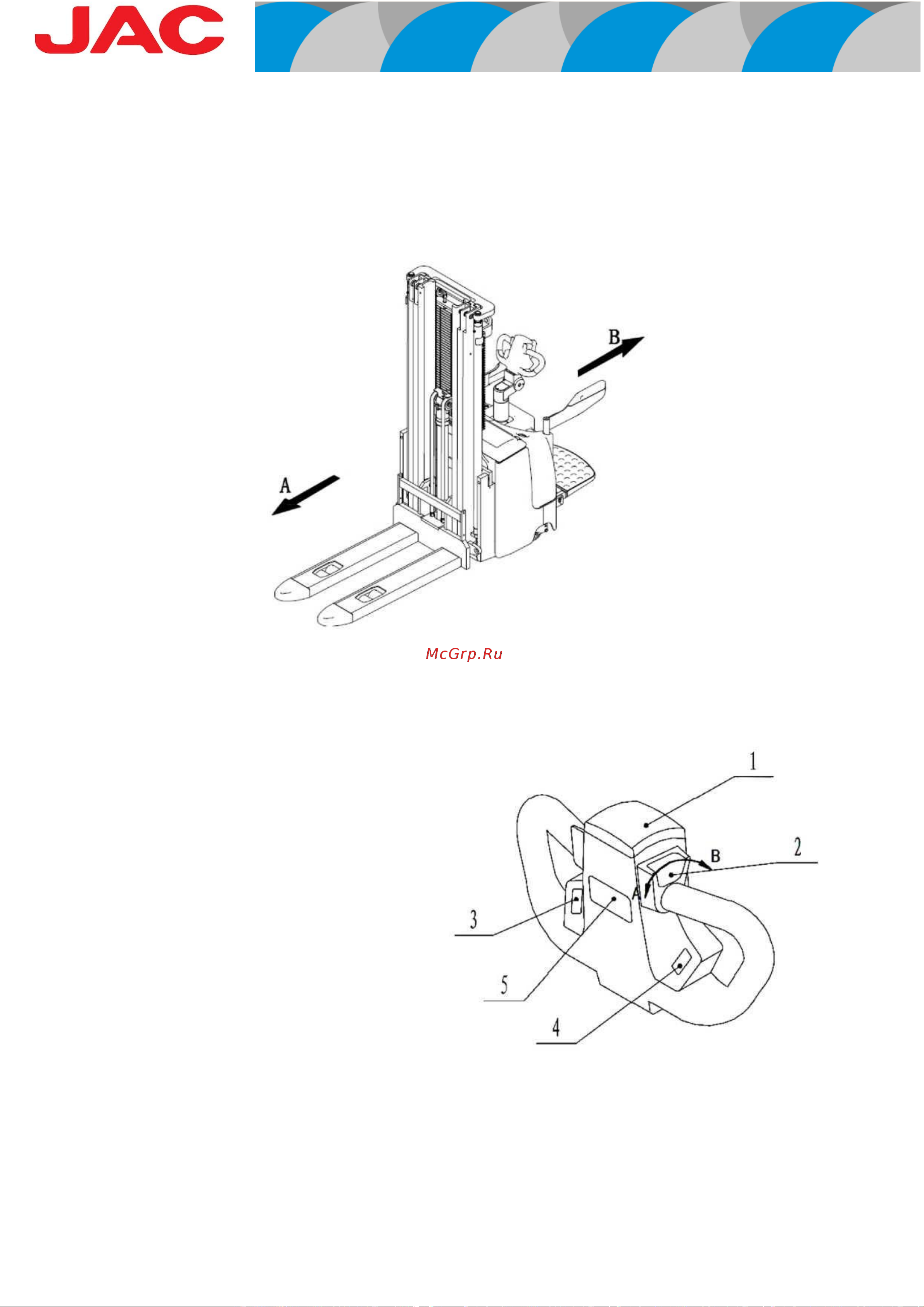

Определение направления движения
Руководство определяет направление движения следующим образом
«А» - Направление движения в сторону вил.
«B» - Направление движения в сторону оператора.
Предпочтительным является направление движения «B».
Органы управления
Ручка управления
1. Кнопка противоотката.
2. Маховик потенциометра хода,
3/4.Кнопки спуска/подъема.
5. Кнопка звукового сигнала.
Все элементы управления действуют только тогда, когда
ручка управления находится в рабочем положении.
Кнопка противоотката
Если кнопка противоотката нажимается, когда штабелер движется в сторону оператора, он
